6.6.2 实例——导流盖
本例创建的导流盖如图6-113所示。
思路分析
本例首先绘制开环草图，旋转成薄壁模型，接着绘制筋特征，重复操作绘制其余筋，完成零件建模，最终生成导流盖模型，绘制过程如图6-114所示。

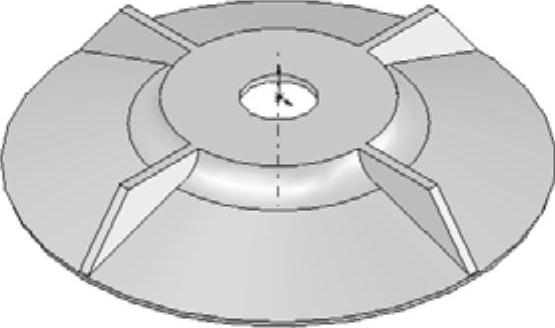

图6-113 导流盖
图6-114 导流盖流程图
参见光盘
光盘\动画演示\第6章\导流盖.avi
创建步骤
1.生成薄壁旋转特征
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中单击
（零件）按钮，然后单击“确定”按钮，新建一个零件文件。
（2）新建草图。在“FeatureManager设计树”中选择“前视基准面”作为草图绘制基准面，单击“草图”工具栏中的
（草图绘制）按钮，新建一张草图。
（3）绘制中心线。单击“草图”工具栏中的
（中心线）按钮，过原点绘制一条竖直中心线。
（4）绘制轮廓。单击“草图”工具栏中的
（直线）按钮和
（切线弧）按钮，绘制旋转草图轮廓。
（5）标注尺寸。单击“尺寸/几何关系”工具栏中的
（智能尺寸）按钮，为草图标注尺寸，如图6-115所示。
（6）旋转生成实体。单击“特征”工具栏中的
（旋转凸台/基体）按钮，在弹出的询问对话框中单击“否”按钮，如图6-116所示。

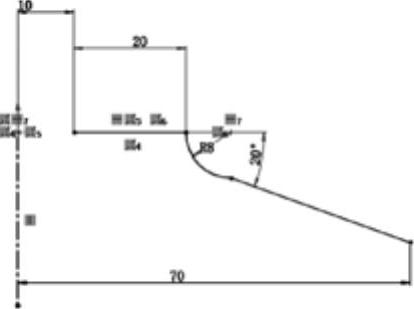

图6-115 标注尺寸

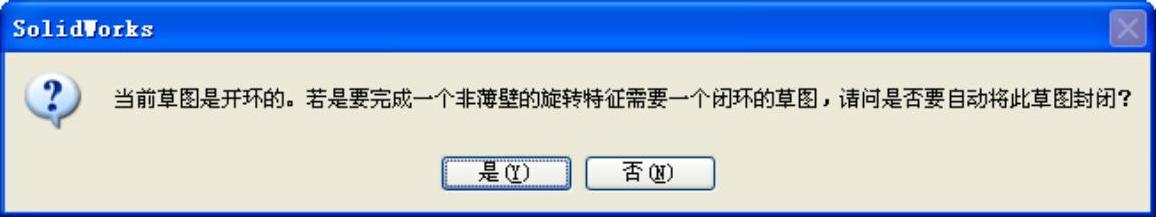

图6-116 询问对话框
（7）生成薄壁旋转特征。在“旋转”属性管理器中设置旋转类型为“单向”，并在
（角度）文本框中输入“360”，单击“薄壁特征”面板中的
（反向）按钮，使薄壁向内部拉伸，在
（厚度）文本框中输入“2”，如图6-117所示。单击
（确定）按钮，生成薄壁旋转特征。

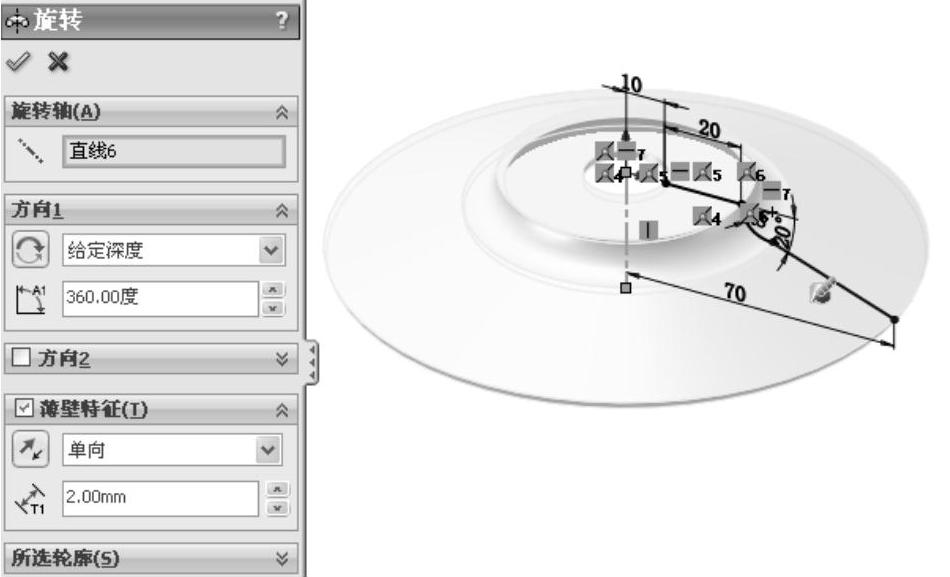

图6-117 生成薄壁旋转特征
2.创建筋特征
（1）新建草图。在“FeatureManager设计树”中选择“右视基准面”作为草图绘制基准面，单击“草图”工具栏中的
（草图绘制）按钮，新建一张草图。单击“标准视图”工具栏中的
（正视于）按钮，正视于右视图。
（2）绘制直线。单击“草图”工具栏中的
（直线）按钮，将光标移到台阶的边缘，当光标变为
形状时，表示指针正位于边缘上，移动光标以生成从台阶边缘到零件边缘的折线。
（3）标注尺寸。单击“尺寸/几何关系”工具栏中的
（智能尺寸）按钮，为草图标注尺寸，如图6-118所示。
（4）设置视图方向。单击“标准视图”工具栏中的
（等轴测）按钮，用等轴测视图观看图形。
（5）创建筋特征。单击“特征”工具栏中的
（筋）按钮，或选择菜单栏中的“插入”→“特征”→“筋”命令，弹出“筋”属性管理器，单击
（两侧）按钮，设置厚度生成方式为两边均等添加材料，在
（筋厚度）文本框中输入“3”，单击
（平行于草图）按钮，设定筋的拉伸方向为平行于草图，如图6-119所示，单击
（确定）按钮，生成筋特征。

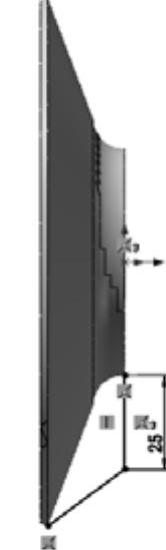

图6-118 标注尺寸

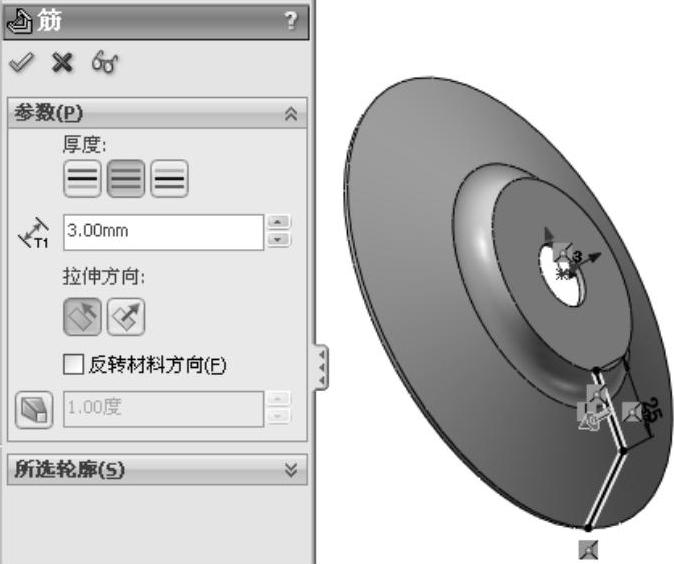

图6-119 创建筋特征
（6）重复步骤（4）、（5）的操作，创建其余3个筋特征。同时也可利用“圆周阵列”命令阵列筋特征，最终结果如图6-113所示。
