6.5.3  阶梯拔模特征

6.5.3 阶梯拔模特征

除了中性面拔模和分型线拔模以外，SolidWorks还提供了阶梯拔模。阶梯拔模为分型线拔模的变体，它的分型线可以不在同一平面内，如图6-80所示。

下面介绍插入阶梯拔模特征的操作步骤。

（1）单击“特征”工具栏中的（拔模）按钮，或选择菜单栏中的“插入”→“特征”→“拔模”命令，系统弹出“拔模”属性管理器。

（2）在“拔模类型”选项组中，选择“阶梯拔模”选项。

（3）如果想使曲面与锥形曲面一样生成，则勾选“锥形阶梯”复选框；如果想使曲面垂直于原主要面，则勾选“垂直阶梯”复选框。

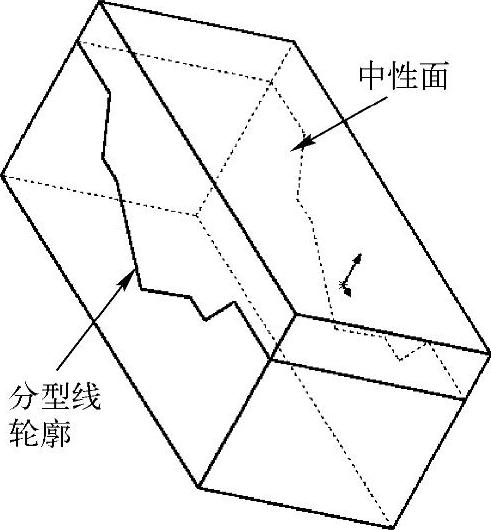

图6-80 阶梯拔模中的分型线轮廓

（4）在“拔模角度”选项组的（角度）文本框中指定拔模角度。

（5）单击“拔模方向”选项组中的列表框，然后在图形区中选择一基准面指示拔模方向。

（6）如果要向相反的方向生成拔模，则单击（反向）按钮。

（7）单击“分型线”选项组（分型线）图标右侧的列表框，然后在图形区中选择分型线，如图6-81a所示。

（8）如果要为分型线的每一线段指定不同的拔模方向，则在“分型线”选项组（分型线）图标右侧的列表框中选择边线名称，然后单击“其他面”按钮。

（9）在“拔模沿面延伸”下拉列表框中选择拔模沿面延伸类型。

（10）拔模属性设置完毕，单击（确定）按钮，完成阶梯拔模特征，如图6-81b所示。

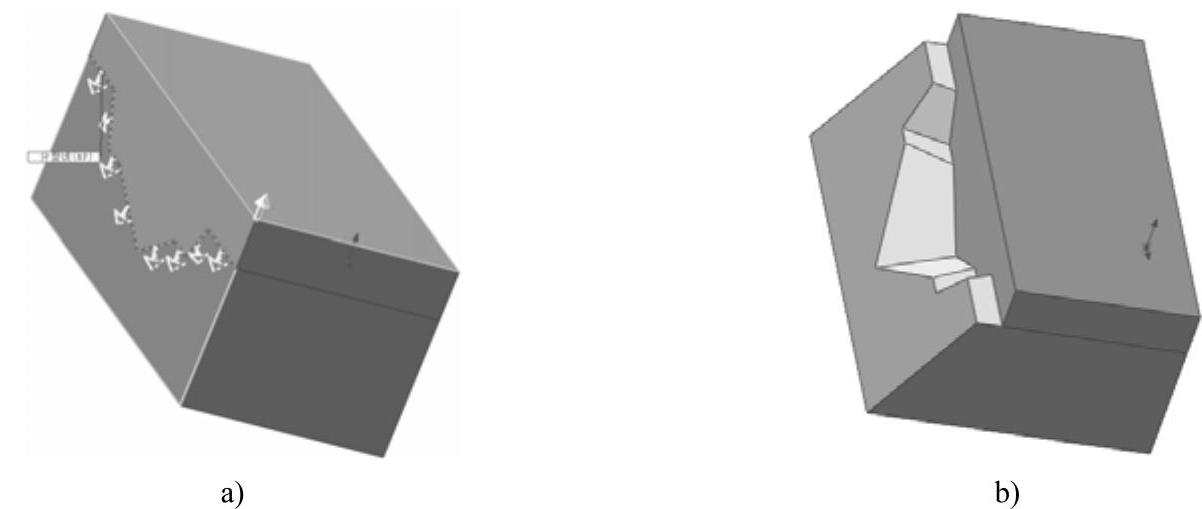

图6-81 创建分型线拔模

a)选择分型线 b)阶梯拔模效果
