7.2.1  镜像特征

镜像特征是指以某一平面或者基准面作为参考面，对称复制一个或者多个特征。

下面介绍创建镜像特征的操作步骤，图7-41所示为实体文件。

（1）选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”工具栏中的（镜像）按钮，系统弹出“镜像”属性管理器。

（2）在“镜像面/基准面”选项组中，单击选择如图7-37所示的前视基准面；在“要镜像的特征”选项组中，单击选择如图7-42所示的“切除-旋转1”，“镜像”属性管理器设置如图7-42所示。单击（确定）按钮，创建的镜像特征如图7-43所示。

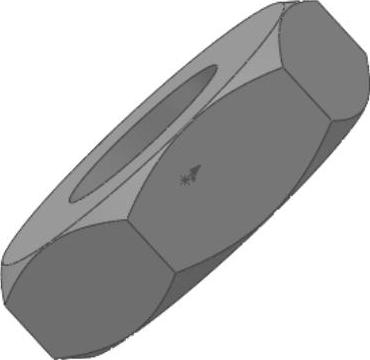

图7-41 打开实体文件

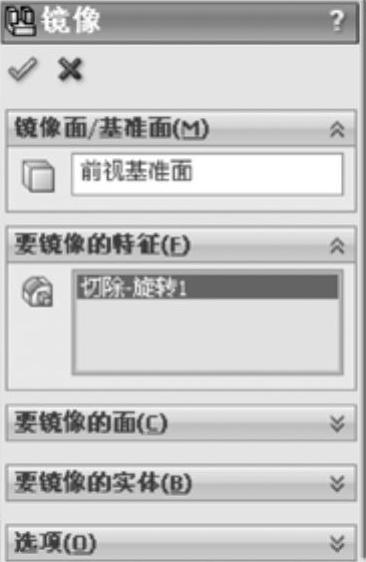

图7-42 “镜像”属性管理器

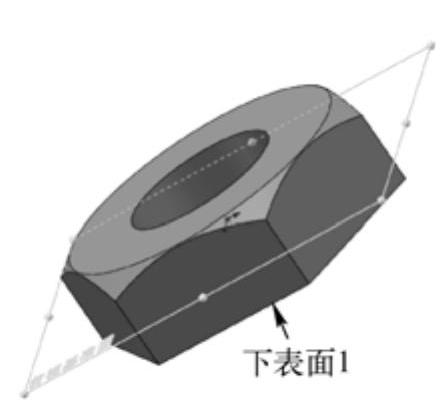

图7-43 镜像特征
