7.1.6  填充阵列

7.1.6 填充阵列

填充阵列是在特定边界内,通过设置参数来控制阵列位置、数量的特征方式。

下面介绍创建表格驱动阵列的操作步骤。

(1)选择菜单栏中的“插入”→“阵列/镜像”→“填充阵列”命令,或者单击“特征”工具栏中的978-7-111-39309-2-Chapter07-47.jpg(填充阵列)按钮,此时系统弹出如图7-20所示的“填充阵列”属性管理器。

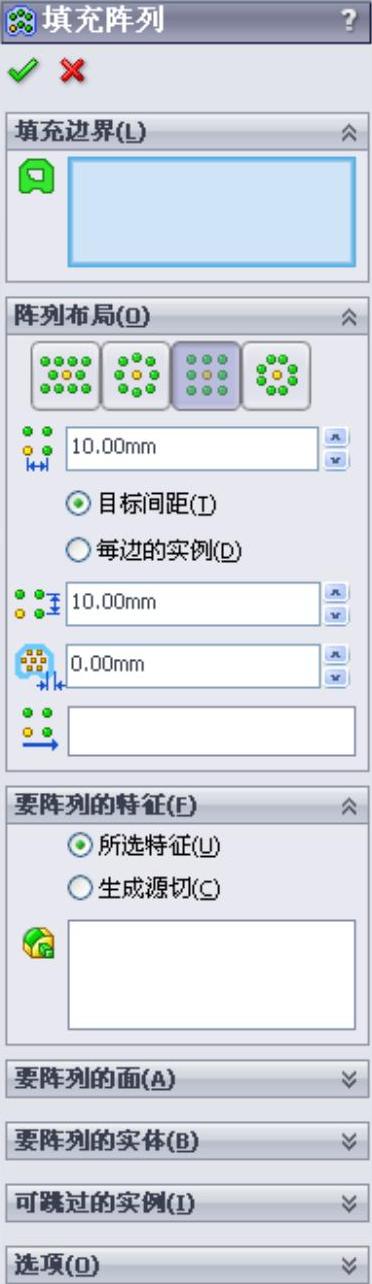

图7-20 “填充阵列”属性管理器

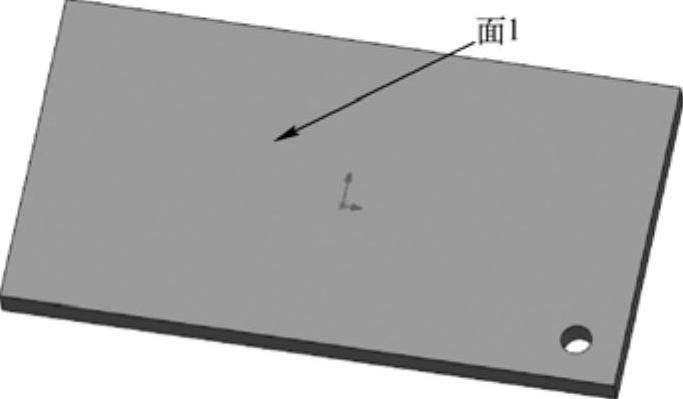

图7-21 选择面

(3)在“阵列布局”选项组中设置参数。









选择布局方式为“穿孔”。

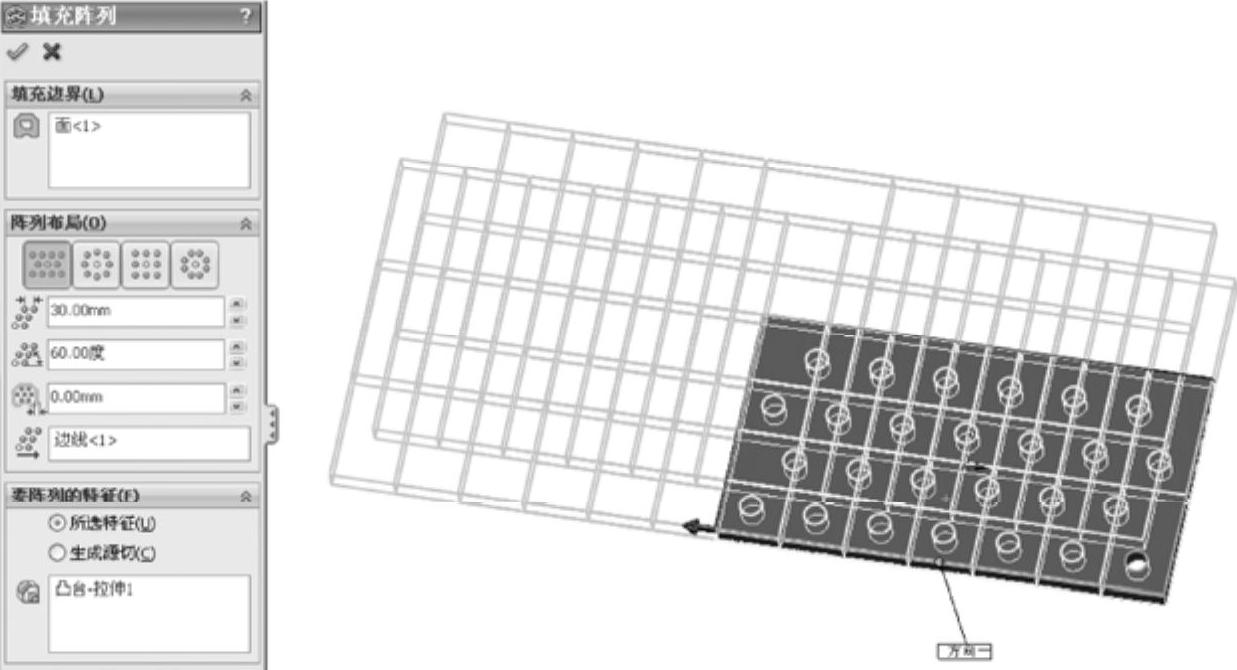

图7-22 选择特征

(5)选择“生成源切”单选钮,如图7-23所示,选择“方形”按钮,在图7-24中显示阵列前后图形。

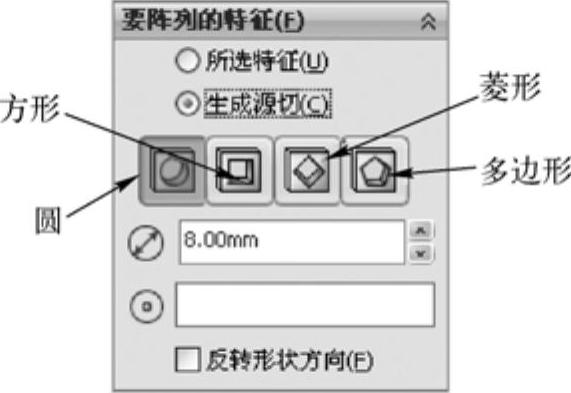

图7-23 要阵列的特征

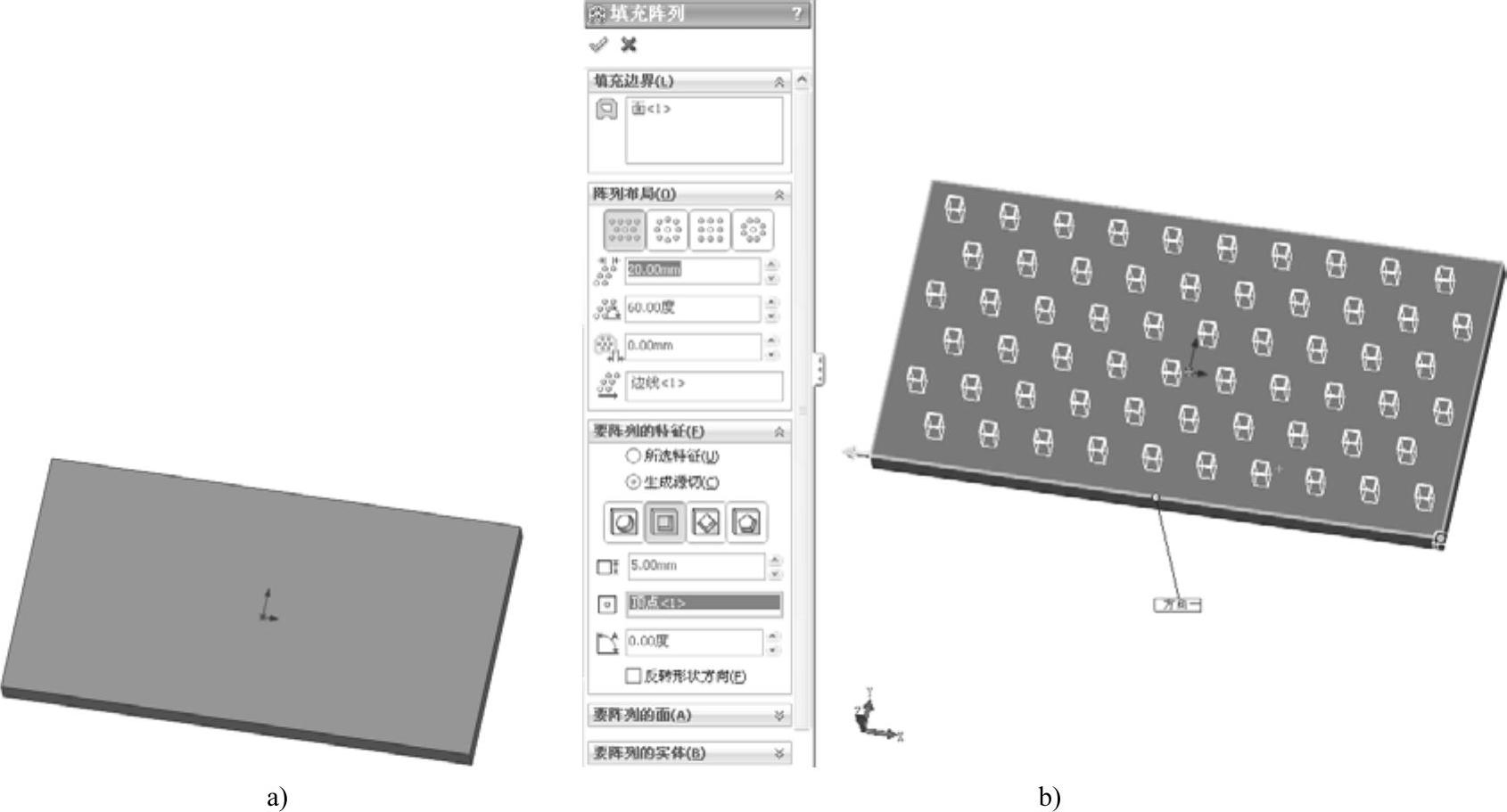

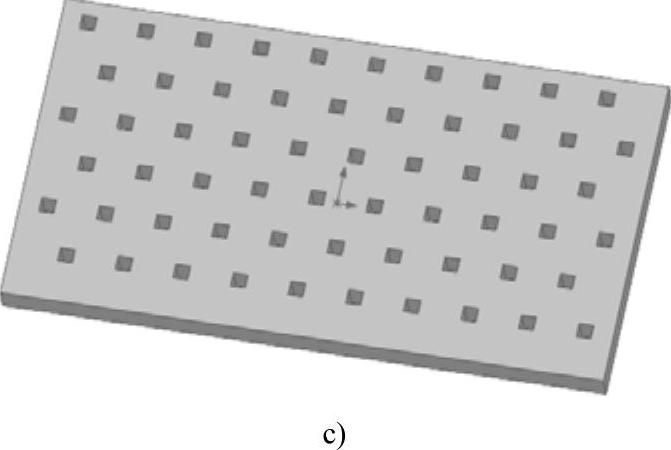

图7-24 填充整列-方形(续)

a)阵列前 b)设置参数 c)阵列后

下面在图7-25中显示其他阵列效果实例(设置“布局类型”及“源切”类型)。

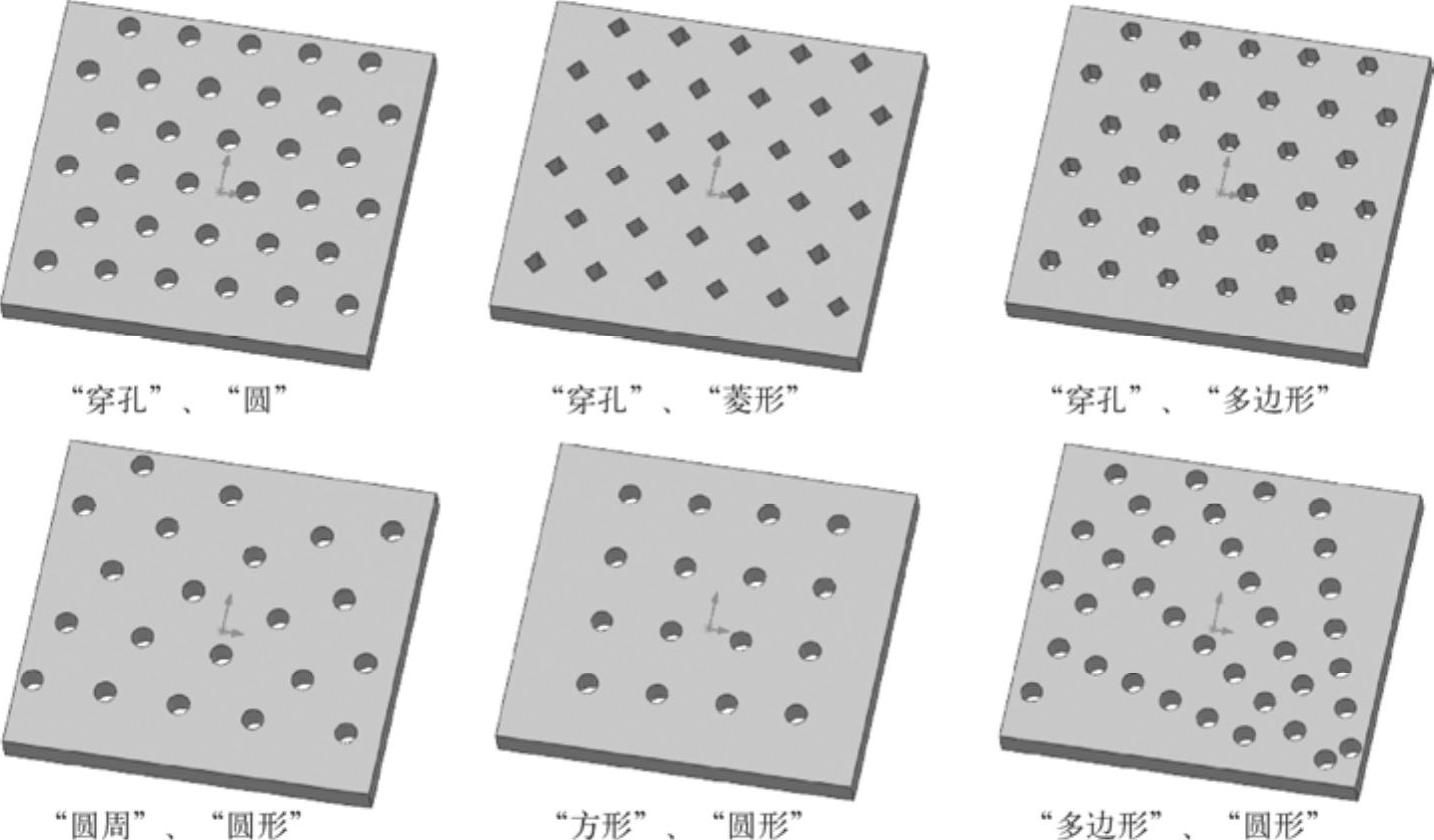

图7-25 阵列效果实例
