7.2.2  镜像实体

镜像实体是指以某一平面或者基准面作为参考面，对称复制视图中的整个模型实体。

下面介绍创建镜像实体的操作步骤。

（1）接着图7-41中的实体，选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”工具栏中的（镜像）按钮，系统弹出“镜像”属性管理器。

（2）在“镜像面/基准面”选项组中，单击选择如图7-41所示的面1；在“要镜像的实体”选项组中，单击选择如图7-41所示模型实体上的任意一点。“镜像”属性管理器设置如图7-44所示。单击（确定）按钮，创建的镜像实体如图7-45所示。

图7-44 “镜像”属性管理器

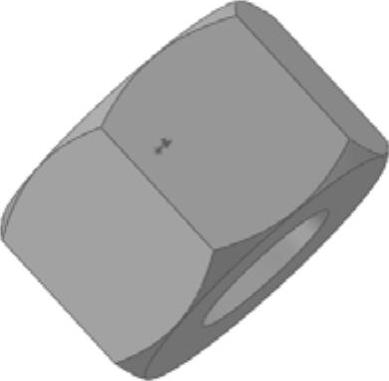

图7-45 镜像实体
