8.4.2 压缩与解除压缩特征
1.压缩特征
压缩的特征可以从FeatureManager设计树中选择需要压缩的特征，也可以从视图中选择需要压缩特征的一个面。压缩特征的方法有以下几种。
（1）工具栏方式：选择要压缩的特征，然后单击“特征”工具栏中
（压缩）按钮。
（2）菜单栏方式：选择要压缩的特征，然后选择菜单栏中的“编辑”→“压缩”→“此配置”命令。
（3）快捷菜单方式：在FeatureManager设计树中，右击需要压缩的特征，在弹出的快捷菜单中单击
（压缩）按钮，如图8-30所示。
（4）对话框方式：在FeatureManager设计树中，右击需要压缩的特征，在弹出的快捷菜单中单击“特征属性”命令。在弹出的“特征属性”对话框中勾选“压缩”复选框，然后单击“确定”按钮，如图8-31所示。
特征被压缩后，在模型中不再被显示，但是并没有被删除，被压缩的特征在Feature Manager设计树中以灰色显示。图8-32所示为基座后面4个特征被压缩后的图形，图8-33所示为压缩后的的FeatureManager设计树。
2.解除压缩特征
解除压缩的特征必须从FeatureManager设计树中选择需要压缩的特征，而不能从视图中选择该特征的某一个面，因为视图中该特征不被显示。与压缩特征相对应，解除压缩特征的方法有以下几种。
（1）工具栏方式：选择要解除压缩的特征，然后单击“特征”工具栏中的
（解除压缩）按钮。

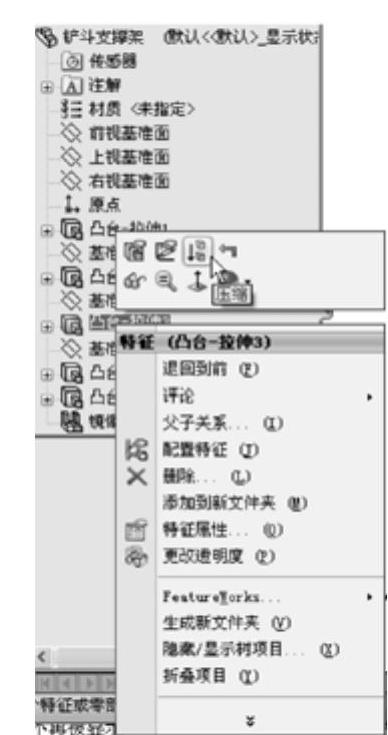

图8-30 快捷菜单

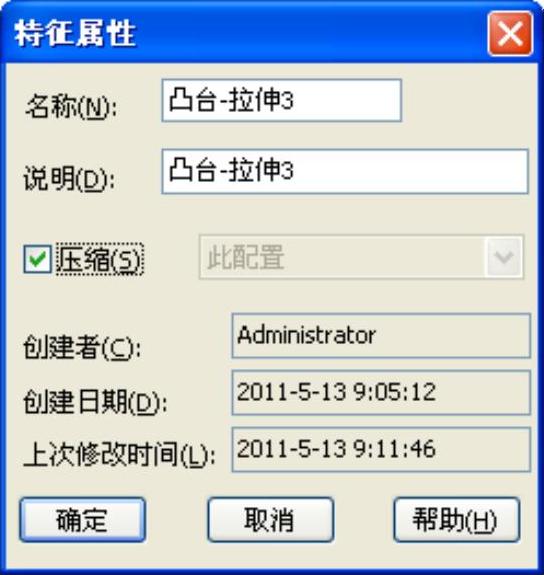

图8-31 “特征属性”对话框

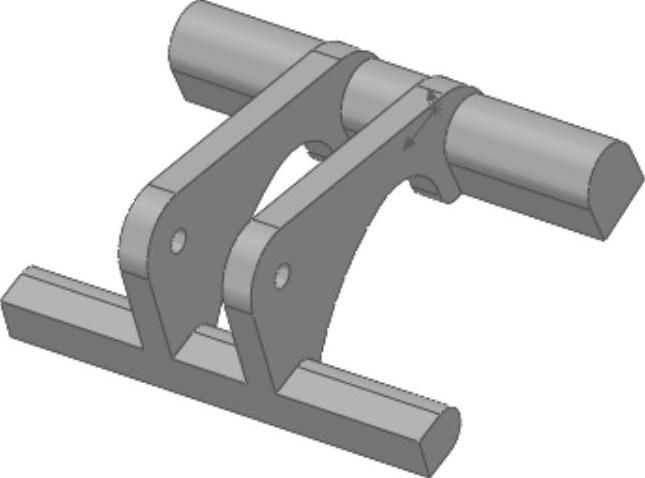

图8-32 压缩特征后的基座

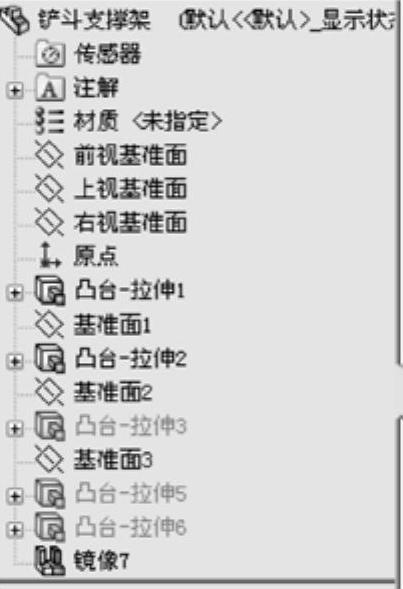

图8-33 压缩后的FeatureManager设计树
（2）菜单栏方式：选择要解除压缩的特征，然后选择菜单栏中的“编辑”→“解除压缩”→“此配置”命令。
（3）快捷菜单方式：在FeatureManager设计树中，右击要解除压缩的特征，在弹出的快捷菜单中单击
（解除压缩）按钮。
（4）对话框方式：在FeatureManager设计树中，右击要解除压缩的特征，在弹出的快捷菜单中单击“特征属性”命令。在弹出的“特征属性”对话框中取消对“压缩”复选框的勾选，然后单击“确定”按钮。
压缩的特征被解除以后，视图中将显示该特征，FeatureManager设计树中该特征将以正常模式显示。
