8.6  综合实例——茶叶盒

8.6 综合实例——茶叶盒

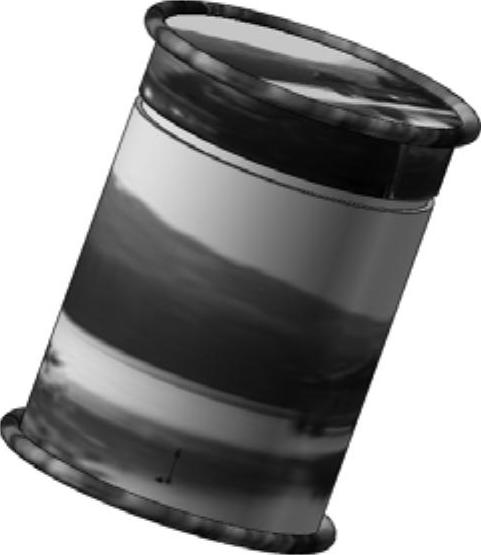

本实例绘制的茶叶盒如图8-70所示。


图8-70 茶叶盒

思路分析

首先利用“旋转”命令绘制茶叶盒盒身,然后利用“旋转切除”等命令设置局部细节,再利用模型显示,最后设置各表面的外观和颜色。绘制流程如图8-71所示。

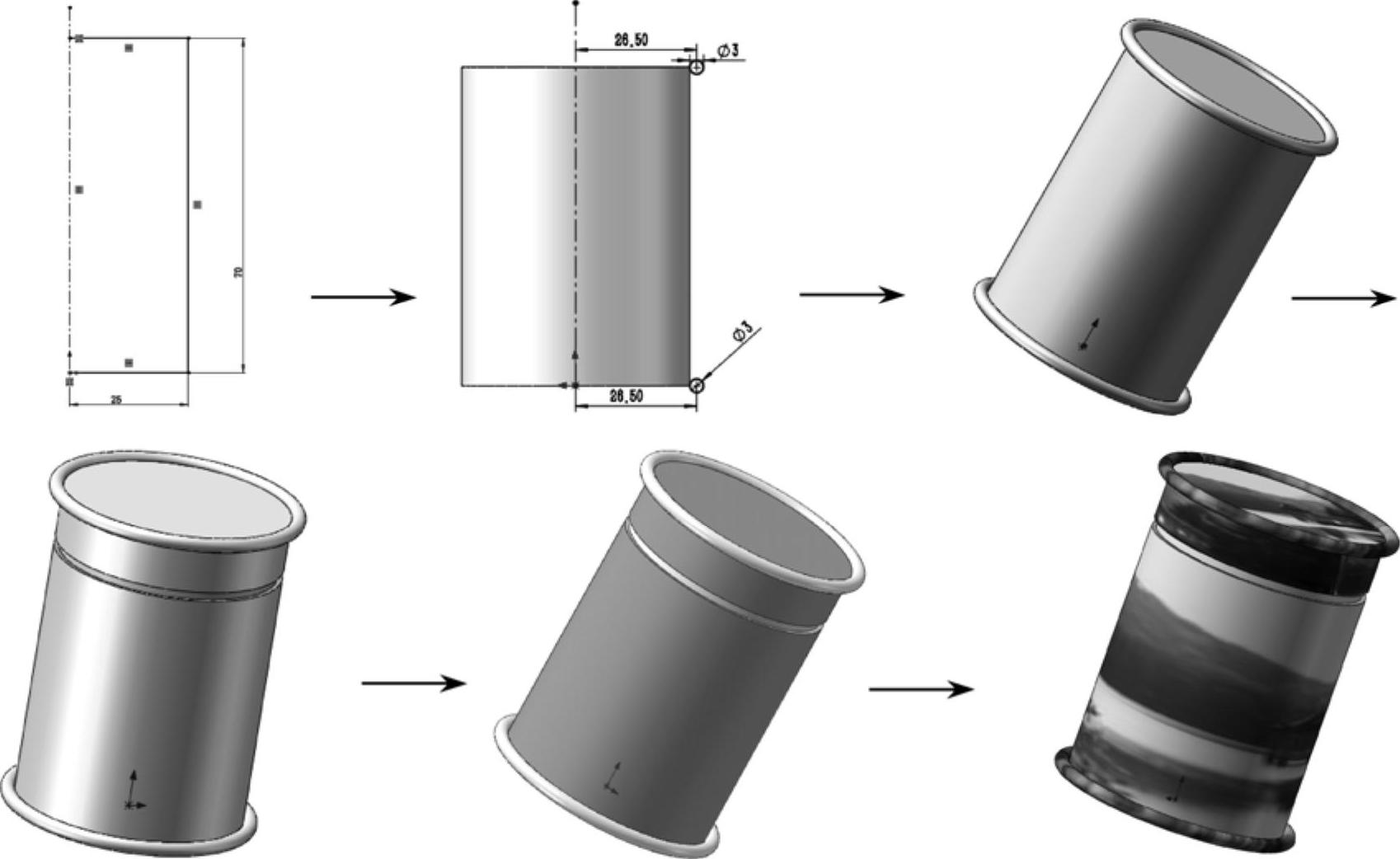

图8-71 茶叶盒绘制流程

参见光盘

光盘\动画演示\第8章\茶叶盒.avi

绘制步骤

(1)新建文件。启动SoildWorks 2012,选择菜单栏中的“文件”→“新建”命令,创建一个新的零件文件。

(2)绘制茶叶盒草图。在左侧的FeatureManager设计树中选择“前视基准面”作为草绘基准面。单击“草图”工具栏中的978-7-111-39309-2-Chapter08-114.jpg(直线)按钮,绘制通过原点的竖直中心线;单击“草图”工具栏中的978-7-111-39309-2-Chapter08-115.jpg(直线)按钮,绘制3条直线。


(4)旋转薄壁实体。单击“特征”工具栏中的978-7-111-39309-2-Chapter08-117.jpg(旋转凸台/基体)按钮,或执行“插入”→“凸台/基体”→“旋转”菜单命令,弹出“SolidWorks”对话框,如图8-73所示,单击“否”按钮,系统弹出“旋转”属性管理器。在“薄壁特征”选项组中978-7-111-39309-2-Chapter08-118.jpg(方向1厚度)文本框中输入“2”。其他选项设置如图8-74所示,单击978-7-111-39309-2-Chapter08-119.jpg(确定)按钮完成。

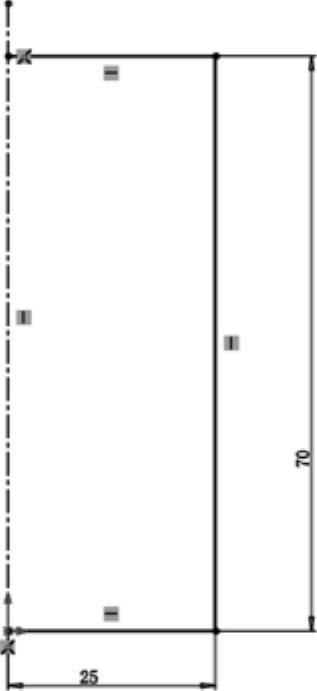

图8-72 标注尺寸1

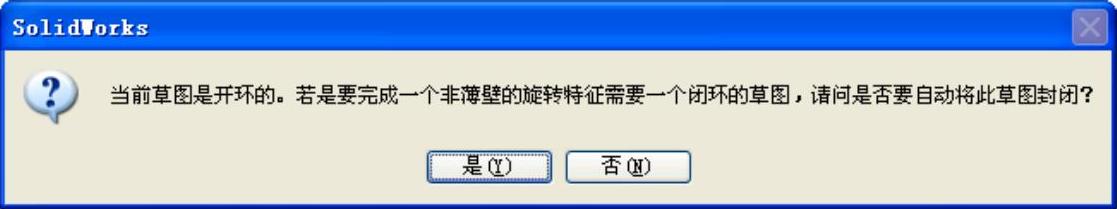

图8-73 “SolidWorks”对话框

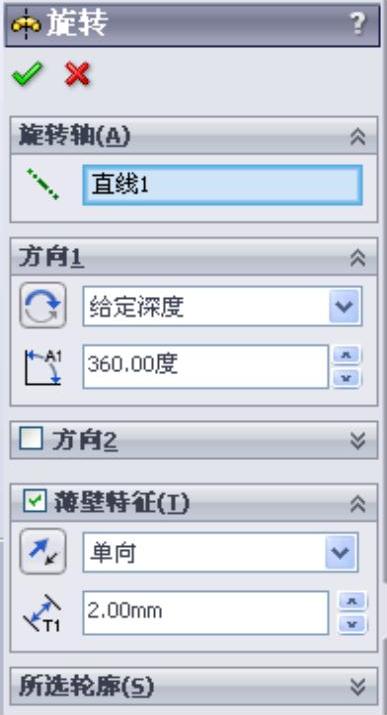

图8-74 设置旋转参数

(5)设置剖面图显示。在“前导”工具栏中单击978-7-111-39309-2-Chapter08-123.jpg(剖面视图)按钮,显示模型剖面视图,如图8-75所示,单击978-7-111-39309-2-Chapter08-124.jpg(确定)按钮,退出剖面视图。

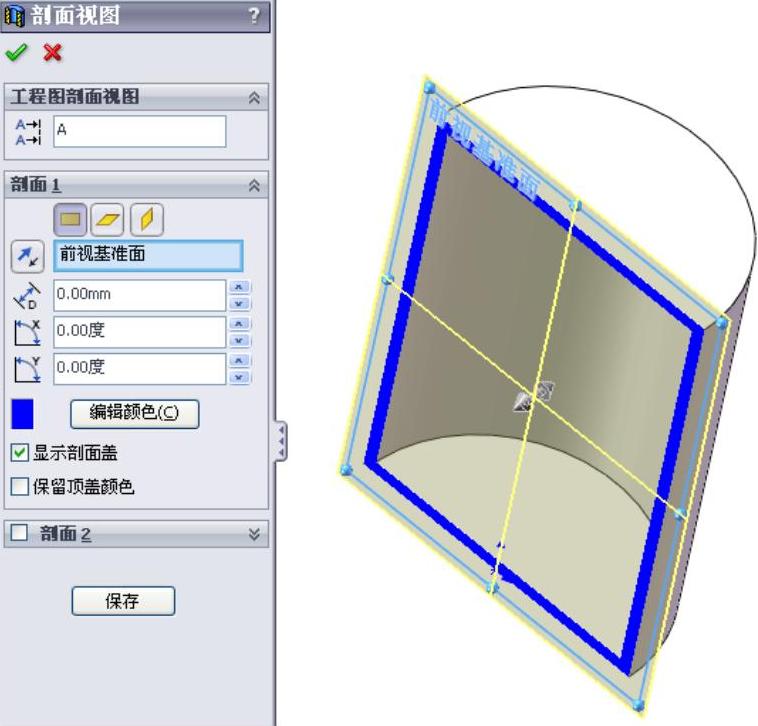

图8-75 剖面视图

(6)设置基准面。在左侧的“FeatureManager设计树”中选择“前视基准面”,然后单击“标准视图”工具栏中的978-7-111-39309-2-Chapter08-126.jpg(正视于)按钮,将该基准面作为草绘基准面。

(7)绘制草图。单击“草图”工具栏中的978-7-111-39309-2-Chapter08-127.jpg(中心线)按钮,绘制通过原点的竖直中心线;单击“草图”工具栏中的978-7-111-39309-2-Chapter08-128.jpg(圆)按钮,绘制圆。


(9)旋转实体。单击“特征”工具栏中的978-7-111-39309-2-Chapter08-130.jpg(旋转凸台/基体)按钮,或执行“插入”→“凸台/基体”→“旋转”菜单命令,系统弹出“旋转”属性管理器。选项设置如图8-77所示,单击978-7-111-39309-2-Chapter08-131.jpg(确定)按钮完成实体,如图8-78所示。

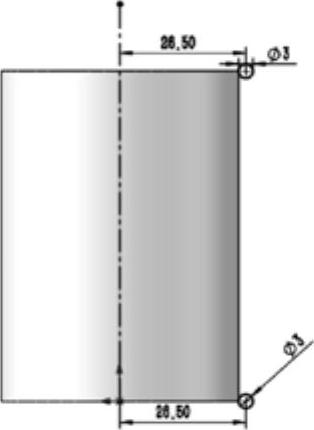

图8-76 标注草图尺寸

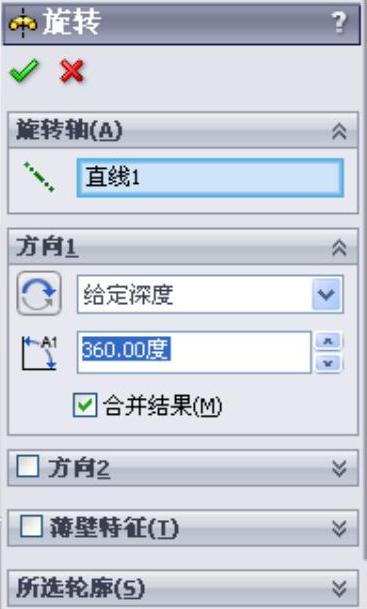

图8-77 “旋转”属性管理器

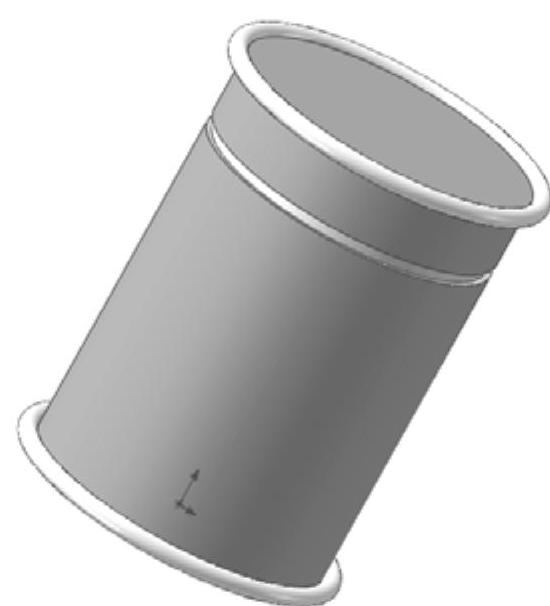

图8-78 创建旋转实体


(11)绘制草图。单击“草图”工具栏中的978-7-111-39309-2-Chapter08-136.jpg(中心线)按钮,绘制通过原点的竖直中心线;单击“草图”工具栏中的978-7-111-39309-2-Chapter08-137.jpg(边角矩形)按钮,在步骤(10)中设置的基准面上绘制一个矩形。


(13)切除实体。单击“特征”工具栏中的978-7-111-39309-2-Chapter08-139.jpg(旋转切除)按钮,系统弹出“切除-旋转”属性管理器,如图8-80所示,然后单击978-7-111-39309-2-Chapter08-140.jpg(确定)按钮。

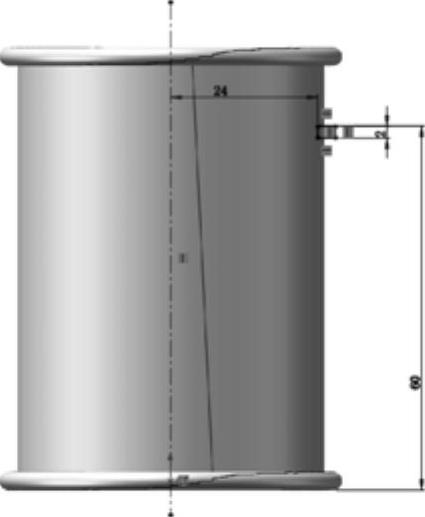

图8-79 标注尺寸2

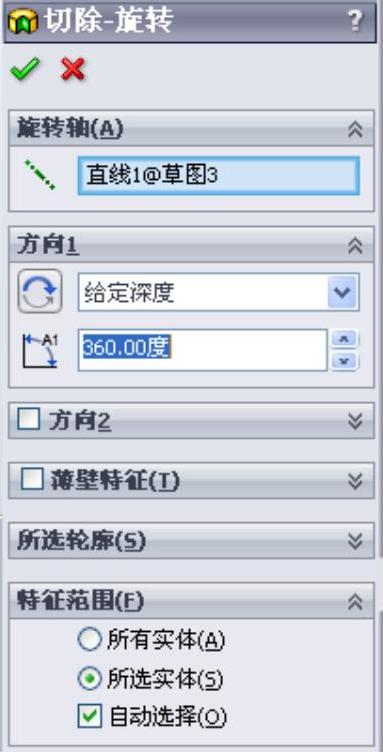

图8-80 “切除-旋转”属性管理器

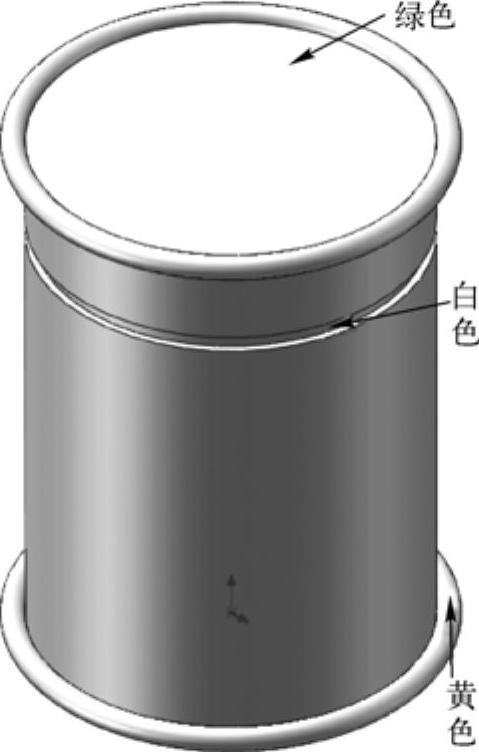

图8-81 设置外观后的图形

技巧荟萃

在SoildWorks中,外观设置的对象有多种:面、曲面、实体、特征、零部件等。其外观库是系统预定义的,通过对话框既可以设置纹理的比例和角度,也可以设置其混合颜色。

(15)设置颜色属性。选择菜单栏“PhotoView 360”→“编辑外观”命令或者选择特征单击右键,在系统弹出的快捷菜单中单击978-7-111-39309-2-Chapter08-145.jpg(外观)按钮,在下拉菜单中选择刚选中的实体,系统弹出“颜色”属性管理器,如图8-82所示。按图8-81面对应的颜色设置实体。单击“颜色”属性管理器中的978-7-111-39309-2-Chapter08-146.jpg(确定)按钮,设置外观后的图形如图8-83所示。

(16)设置贴图。选择菜单栏“PhotoView 360”→“编辑贴图”命令,弹出属性管理器,如图8-84所示,单击“浏览”按钮,弹出“打开”对话框,选择图片,如图8-85所示,单击“打开”按钮,在绘图区选择面,如图8-86所示,在绘图区将鼠标放置在矩形框上,绘图区显示978-7-111-39309-2-Chapter08-147.jpg图标后,调整图片,单击978-7-111-39309-2-Chapter08-148.jpg(确定)按钮,完成设置。重复此操作设置其余面,设置后的图形如图8-87所示。

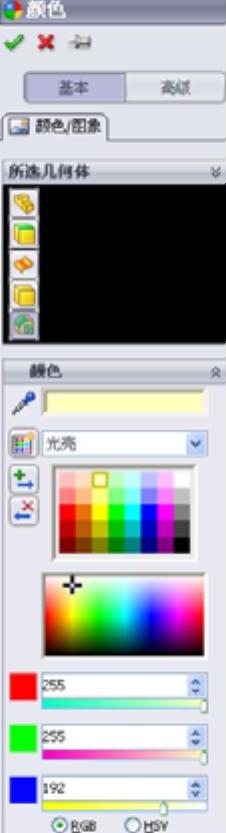

图8-82 “颜色”属性管理器

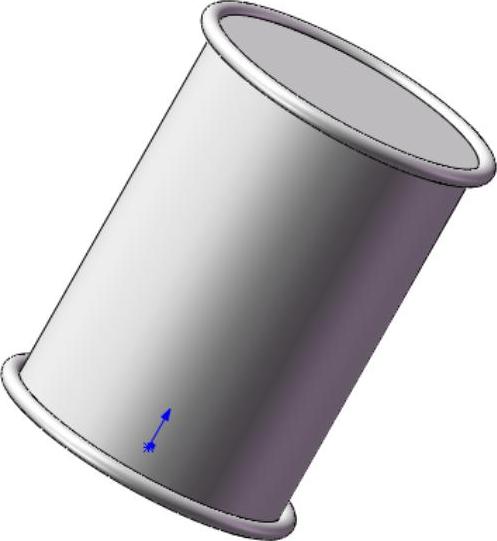

图8-83 设置实体颜色


图8-84 “外观”属性管理器


图8-85 “打开”对话框

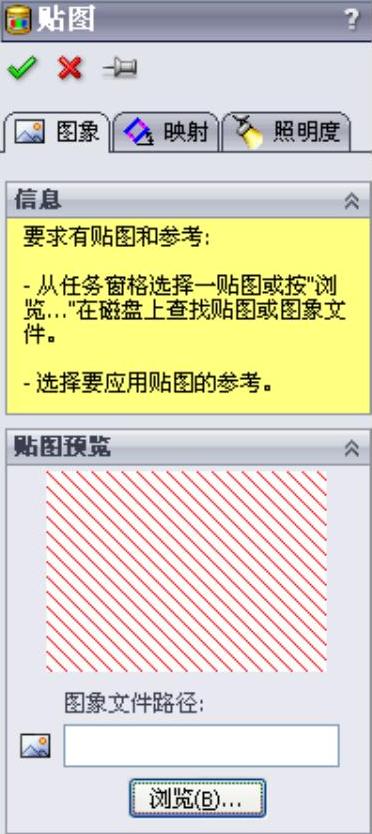

图8-86 “贴图”属性管理器


图8-87 “材料”对话框

(17)选择菜单栏“PhotoView 360”→“预览渲染”命令,弹出“零件1.SLDPRT-Photoview 3602012”对话框,进行渲染,完成渲染后弹出“最终渲染”对话框,显示渲染结果,如图8-88所示。

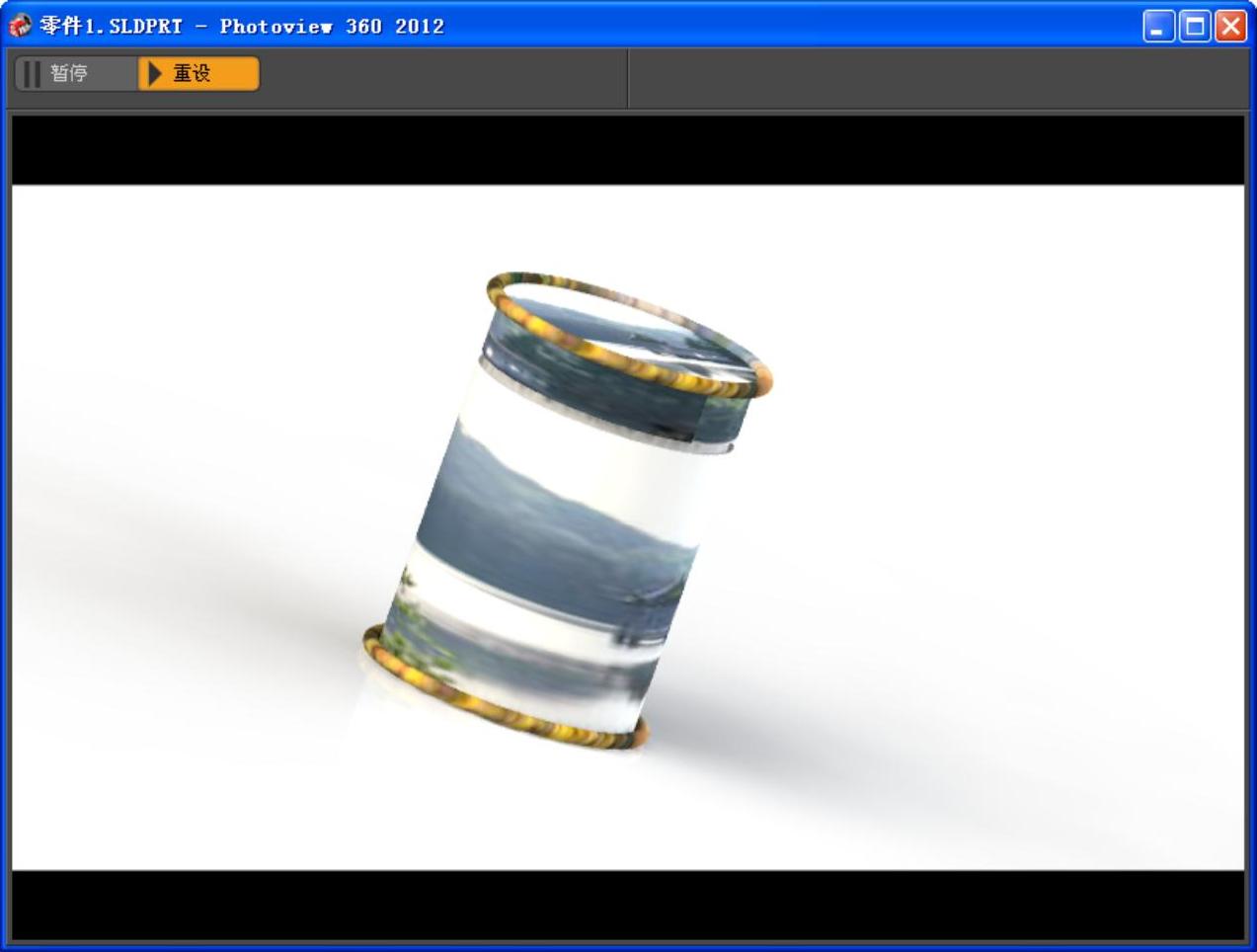

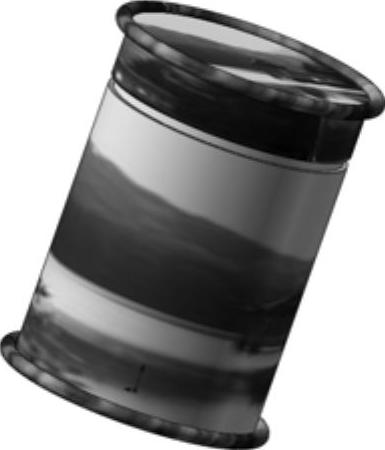

图8-88 渲染结果
