10.3.3 斜接法兰
斜接法兰特征可将一系列法兰添加到钣金零件的一条或多条边线上。生成斜接法兰特征之前首先要绘制法兰草图，斜接法兰的草图可以是直线或圆弧。使用圆弧绘制草图生成斜接法兰，圆弧不能与钣金零件厚度边线相切，如图10-26所示，此圆弧不能生成斜接法兰；圆弧可与长边线相切，或通过在圆弧和厚度边线之间放置一小段的草图直线，如图10-27和图10-28所示，这样可以生成斜接法兰。

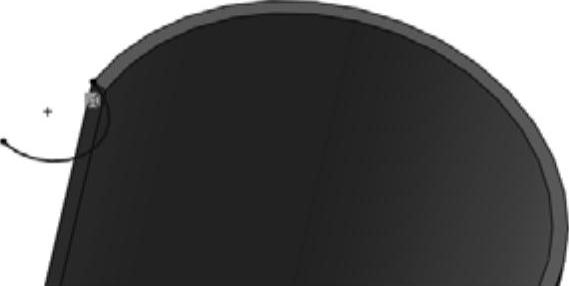

图10-26 圆弧与厚度边线相切

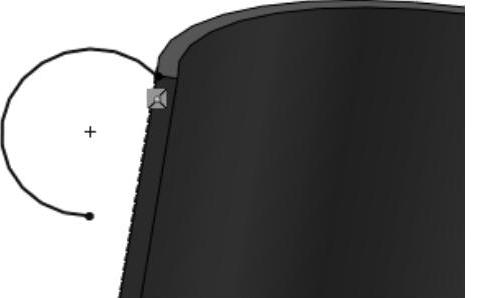

图10-27 圆弧与长度边线相切
斜接法兰轮廓可以包括一个以上的连续直线。例如，它可以是L形轮廓。草图基准面必须垂直于生成斜接法兰的第一条边线。系统自动将褶边厚度链接到钣金零件的厚度上。可以在一系列相切或非相切边线上生成斜接法兰特征，可以指定法兰的等距，而不是在钣金零件的整条边线上生成斜接法兰。
操作步骤如下。
（1）单击鼠标，选择如图10-29所示零件表面作为绘制草图基准面，绘制直线草图，直线长度为10mm。
图10-28 圆弧通过直线与厚度边相接

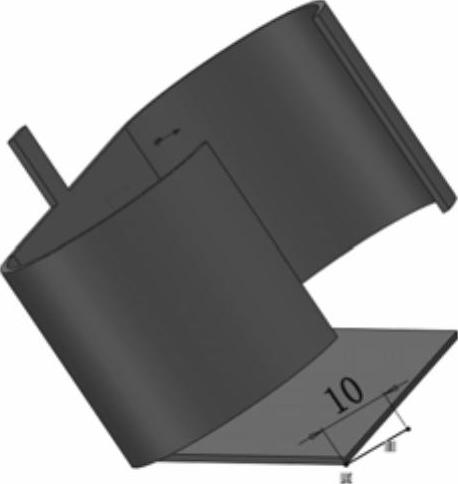

图10-29 绘制直线草图
（2）单击“钣金”工具栏中的
（斜接法兰）按钮，或选择“插入”→“钣金”→“斜接法兰”菜单命令。弹出“斜接法兰”属性管理器，如图10-30所示。系统随即会选定斜接法兰特征的第一条边线，且图形区域中出现斜接法兰的预览。

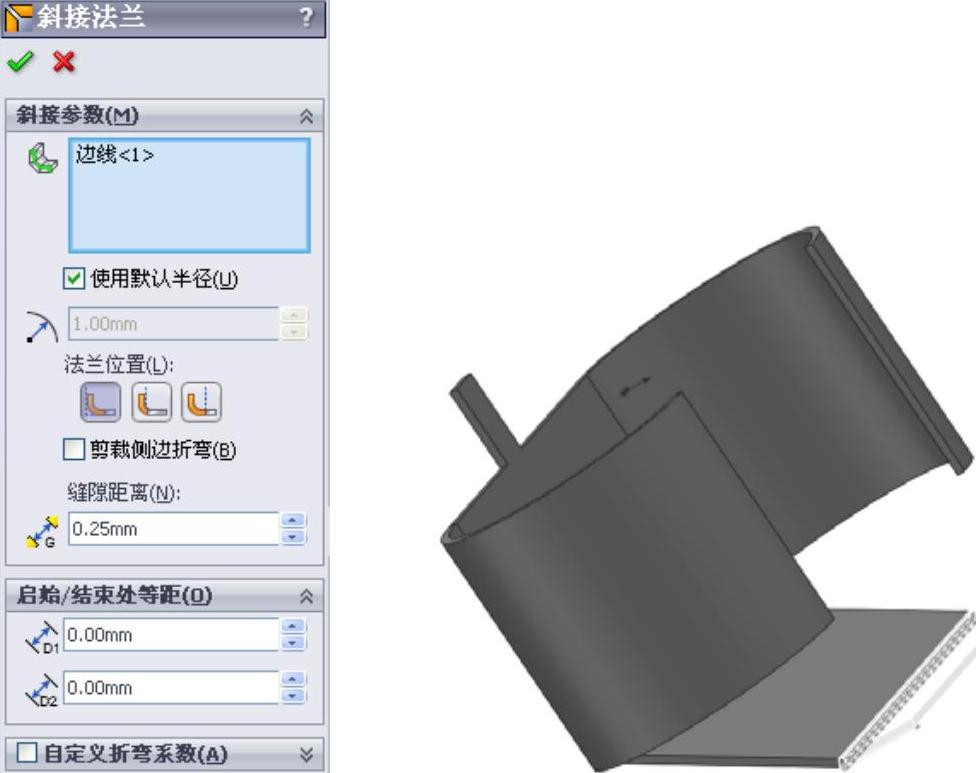

图10-30 添加斜接法兰特征
（3）单击鼠标拾取钣金零件的其他边线，结果如图10-31所示，然后单击
（确定）按钮，最后结果如图10-32所示。

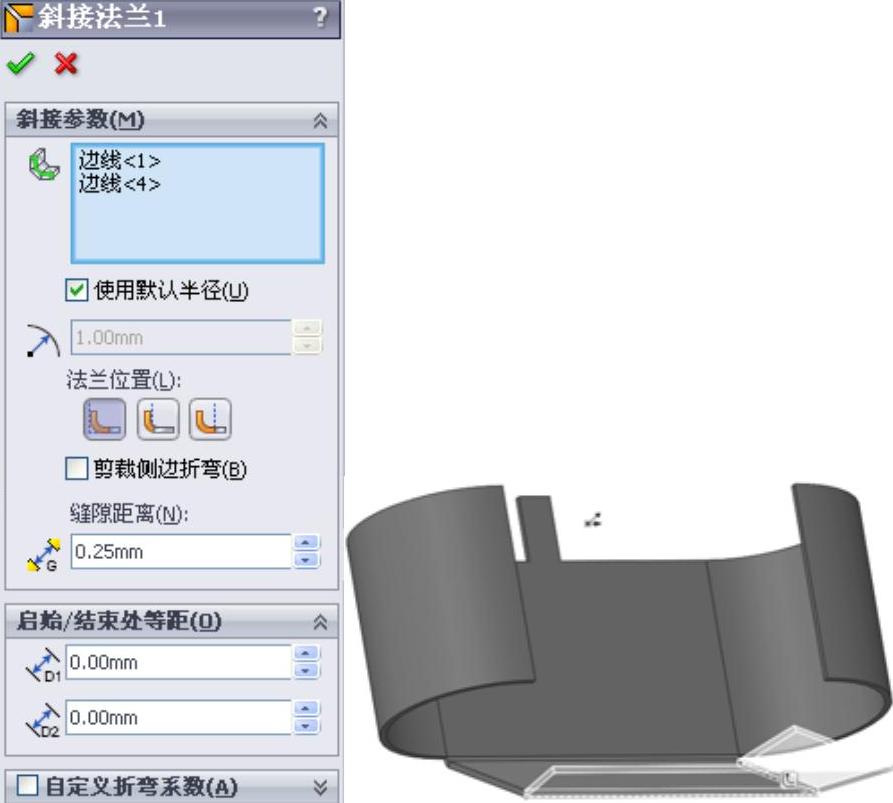

图10-31 拾取斜接法兰其他边线

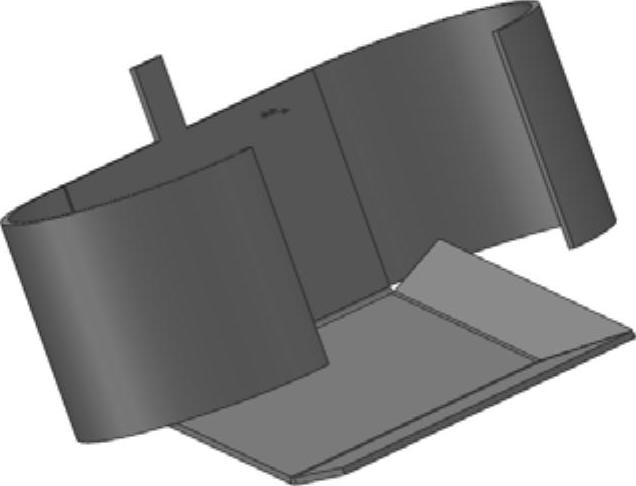

图10-32 生成斜接法兰
技巧荟萃
如有必要，可以为部分斜接法兰指定等距距离。在“斜接法兰”属性管理器中“启始/结束处等距”输入栏中输入“开始等距距离”和“结束等距距离”数值。（如果想使斜接法兰跨越模型的整个边线，将这些数值设置到零）。其他参数设置可以参考前文中边线法兰的讲解。
