10.3.2  边线法兰

10.3.2 边线法兰

使用边线法兰特征工具可以将法兰添加到一条或多条边线。添加边线法兰时，所选边线必须为线性。系统自动将褶边厚度链接到钣金零件的厚度上。轮廓的一条草图直线必须位于所选边线上。

（1）单击“钣金”工具栏中的（边线法兰）按钮，或选择“插入”→“钣金”→“边线法兰”菜单命令。弹出“边线法兰”属性管理器，单击鼠标选择钣金零件的一条边，在属性管理器的选择边线栏中将显示所选择边线，如图10-16所示。

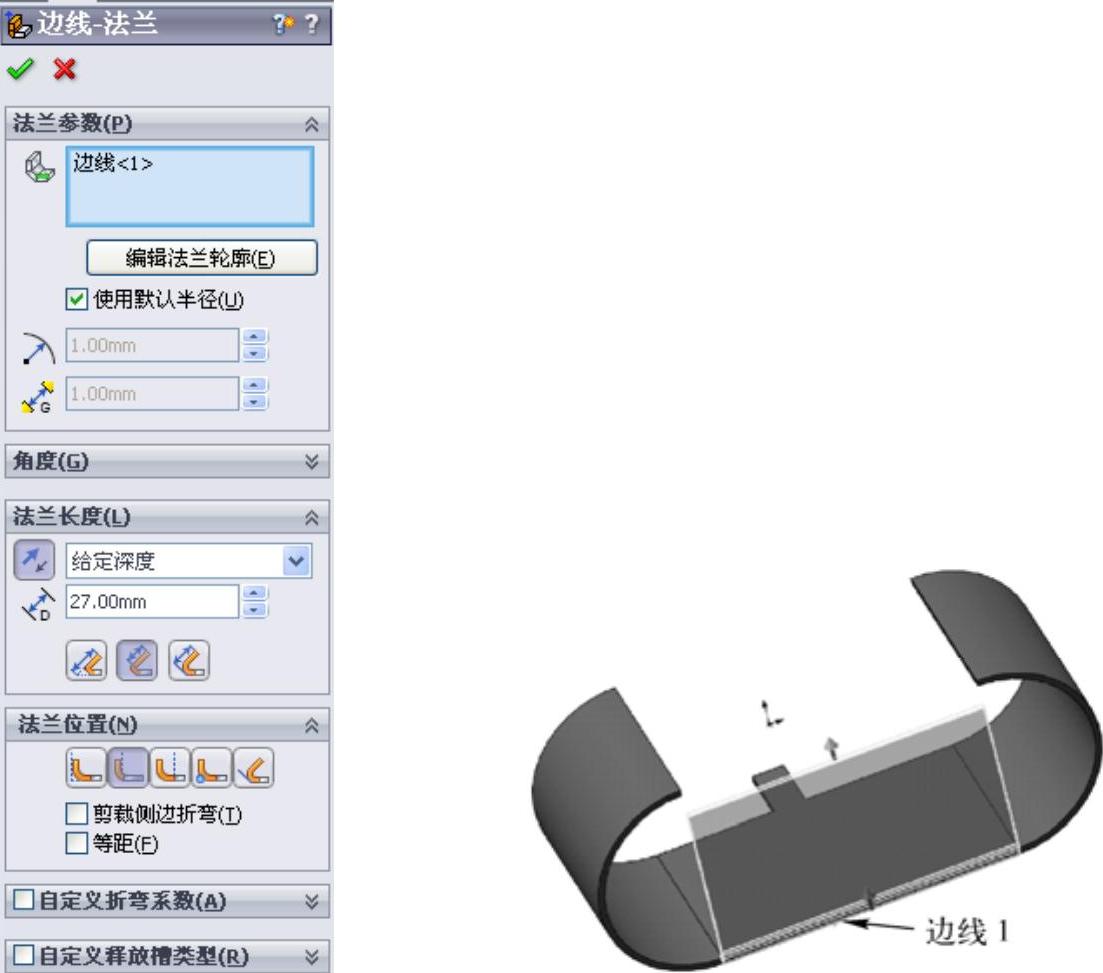

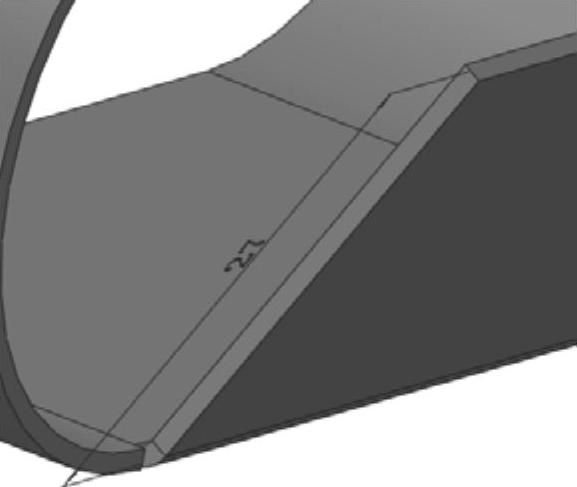

图10-16 添加边线法兰

（2）设定法兰角度和长度。在角度输入栏中键入角度值“60”。在法兰长度输入栏选择给定深度选项，同时键入值“35”。确定法兰长度有两种方式，即（外部虚拟交点）或（内部虚拟交点）来决定长度开始测量的位置，如图10-17和图10-18所示。

图10-17 采用“外部虚拟交点”确定法兰长度

图10-18 采用“内部虚拟交点”确定法兰长度

（3）设定法兰位置。在法兰位置选择选项中有4种选项可供选择，即（材料在内）、（材料在外）、（折弯向外）和（虚拟交点中的折弯），不同的选项产生的法兰位置不同，如图10-19～图10-22所示。在本实例中，选择“材料在外”选项，最后结果如图10-23所示。

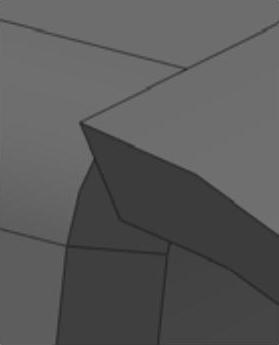

图10-19 材料在内

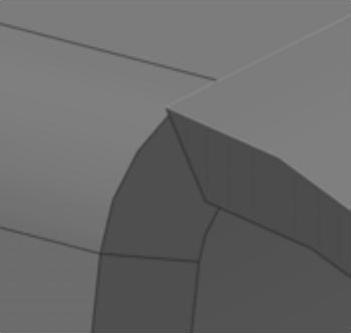

图10-20 材料在外

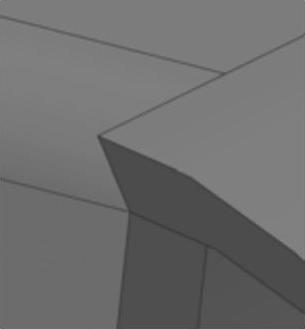

图10-21 折弯向外

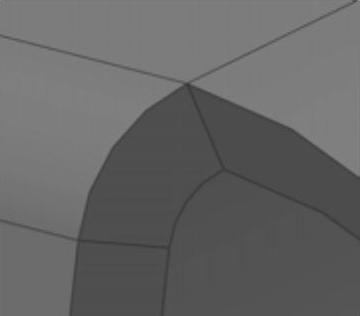

图10-22 虚拟交点中的折弯

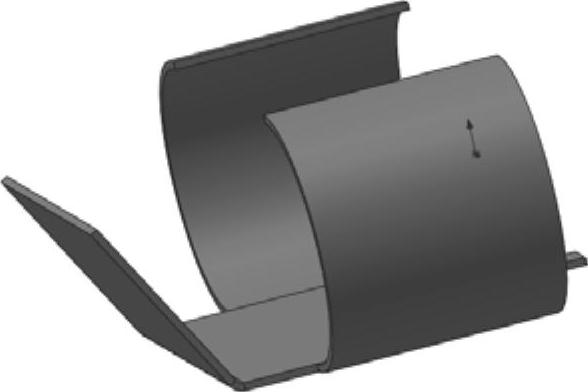

图10-23 生成边线法兰

在生成边线法兰时，如果要切除邻近折弯的多余材料，在属性管理器中选择“剪裁侧边折弯”，结果如图10-24所示。欲从钣金实体等距法兰，选择“等距”，然后设定等距终止条件及其相应参数，如图10-25所示。

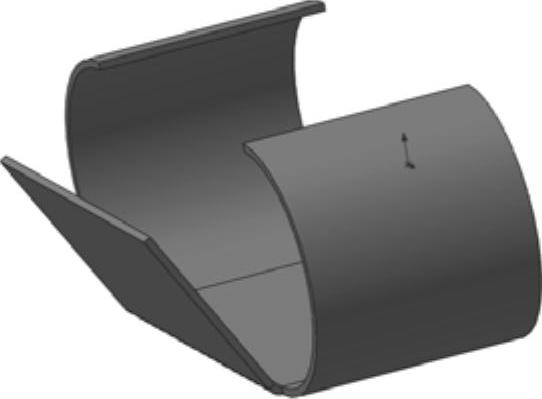

图10-24 生成边线法兰时剪裁侧边折弯

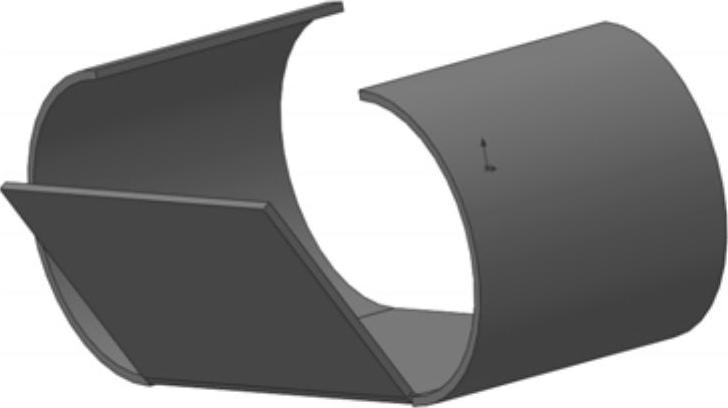

图10-25 生成边线法兰时生成等距法兰
