10.3.4 放样折弯
使用放样折弯特征工具可以在钣金零件中生成放样的折弯。放样的折弯和零件实体设计中的放样特征相似，需要两个草图才可以进行放样操作。草图必须为开环轮廓，轮廓开口应同向对齐，以使平板型式更精确，草图不能有尖锐边线。
（1）首先绘制第一个草图。在左侧的“FeatureMannger设计树”中选择“上视基准面”作为绘图基准面，然后单击“草图”工具栏中的
（中心矩形）按钮，或选择“工具”→“草图绘制实体”→“中心矩形”菜单命令，绘制一个圆心在原点的矩形，标注矩形长宽值分别为50、50。将矩形直角进行圆角，半径值为10，如图10-33所示。绘制一条竖直的构造线，然后绘制两条与构造线平行的直线，单击“尺寸/几何关系”工具栏中的
（添加几何关系）按钮，选择两条竖直直线和构造线添加“对称”几何关系，然后标注两条竖直直线距离值为0.1，如图10-34所示。
（2）单击“草图”工具栏中的
（剪裁实体）按钮，对竖直直线和六边形进行剪裁，最后使六边形具有0.1mm宽的缺口，从而使草图为开环，如图10-35所示，然后单击
（退出草图）按钮。

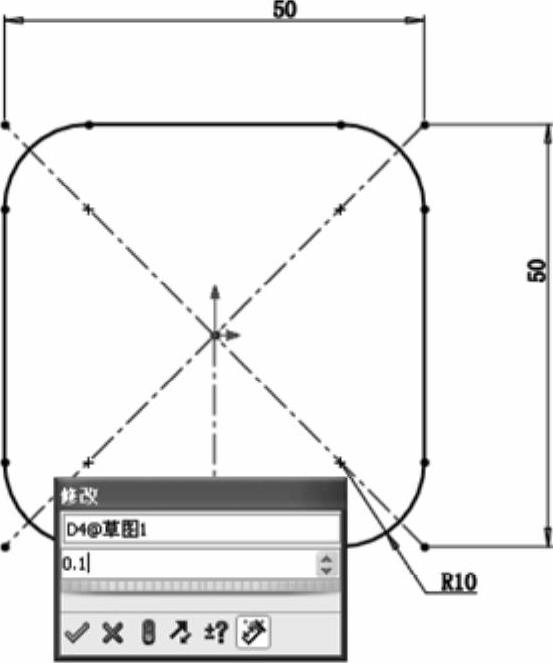

图10-33 绘制矩形

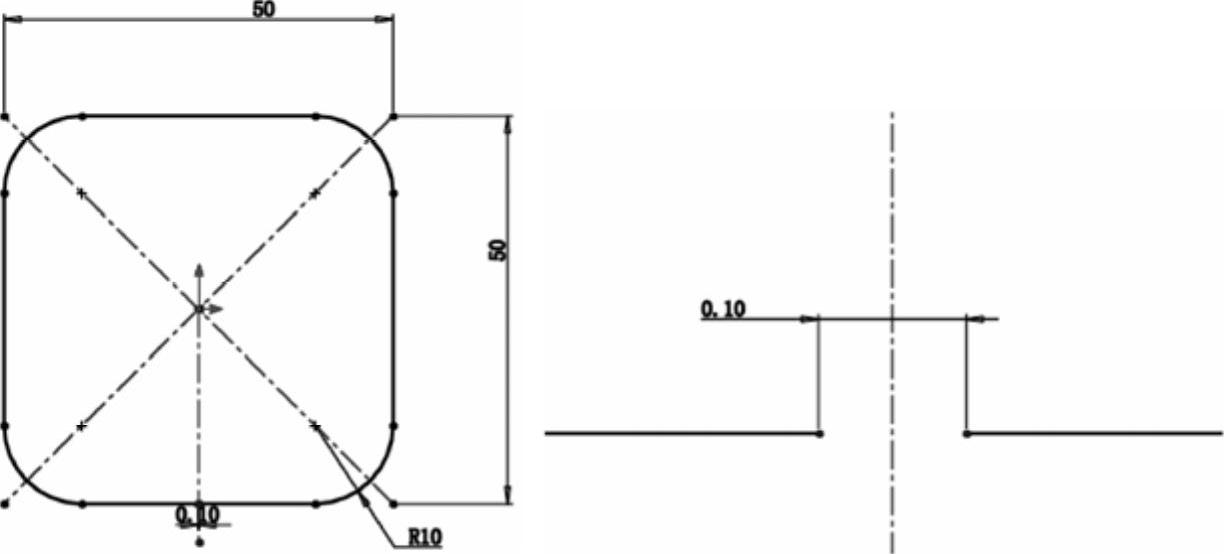

图10-34 绘制两条竖直直线

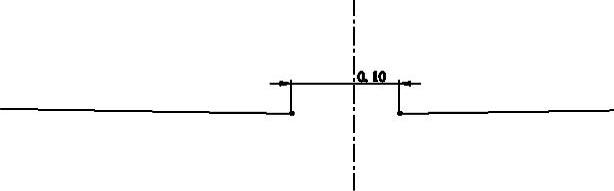

图10-35 绘制缺口使草图为开环
（3）绘制第2个草图。单击“参考几何体”工具栏中的
（基准面）按钮，或选择“插入”→“参考几何体”→“基准面”菜单命令，弹出“基准面”属性管理器，在对话框中“选择参考实体”栏中选择上视基准面，输入距离值“40”，生成与上视基准面平行的基准面，如图10-36所示。使用上述相似的操作方法，在圆草图上绘制一个0.1mm宽的缺口，使圆草图为开环，如图10-37所示，然后单击
（退出草图）按钮。

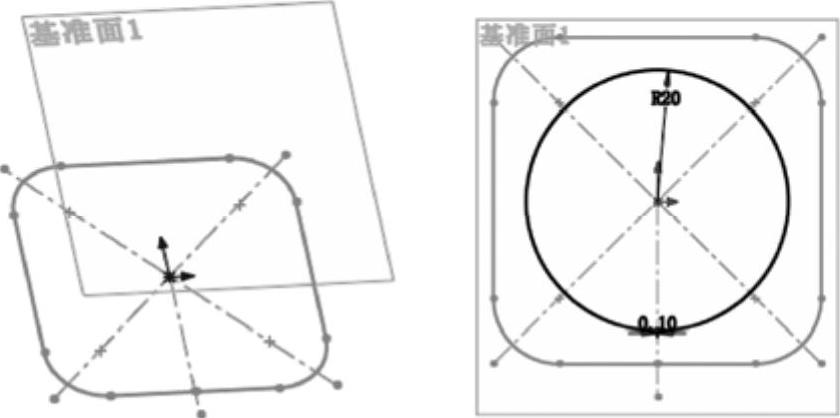

图10-36 生成基准面
图10-37 绘制开环的圆草图
（4）单击“钣金”工具栏中的
（放样折弯）按钮，或选择“插入”→“钣金”→“放样的折弯”菜单命令，弹出“放样折弯”属性管理器，在图形区域中选择两个草图，起点位置要对齐。输入厚度值“1”，单击
（确定）按钮，结果如图10-38所示。
技巧荟萃
基体-法兰特征不与放样的折弯特征一起使用。放样折弯使用K-因子和折弯系数来计算折弯。放样的折弯不能被镜像。在选择两个草图时，起点位置要对齐，即要在草图的相同位置，否则将不能生成放样折弯。如图10-39所示，箭头所选起点则不能生成放样折弯。

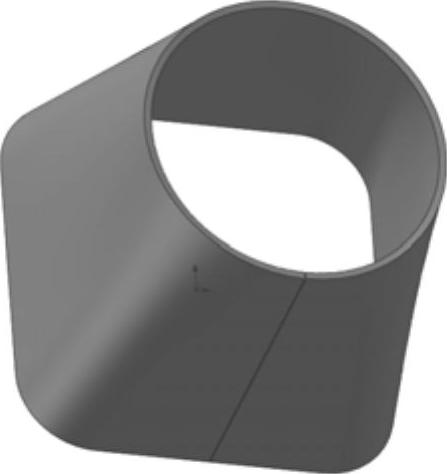

图10-38 生成的放样折弯特征

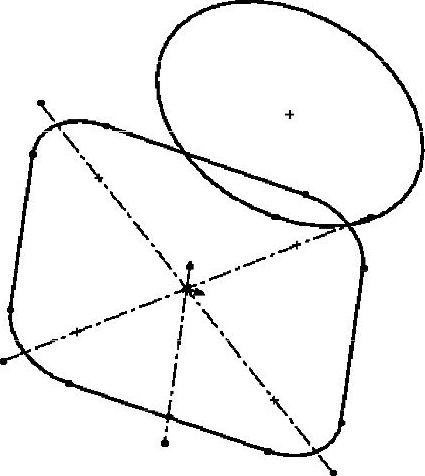

图10-39 错误地选择草图起点
