10.3.5 实例——U形槽

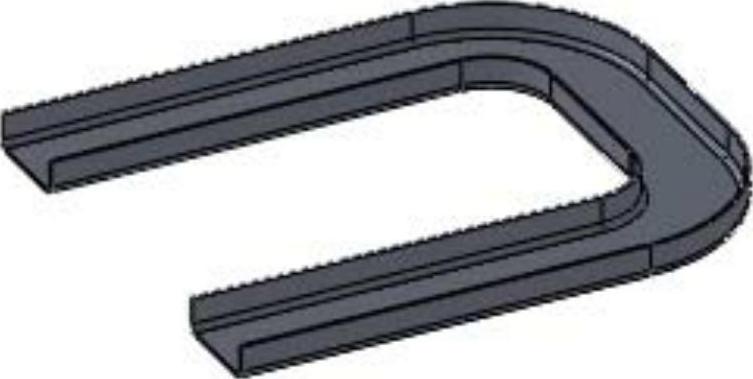

U形槽模型如图10-40所示。
思路分析
通过对U形槽的设计，可以进一步熟练掌握钣金的边线法兰等钣金工具的使用方法，尤其是在曲线边线上生成边线法兰，如图10-41所示。
图10-40 U形槽
图10-41 U形槽绘制流程图
参见光盘
光盘\动画演示\第10章\U形槽.avi
（1）启动SolidWorks 2012，单击“标准”工具栏中的
（新建）按钮，或选择“文件”→“新建”菜单命令，创建一个新的零件文件。
（2）绘制草图。
1）在左侧的“FeatureMannger设计树”中选择“前视基准面”作为绘图基准面，然后单击“草图”工具栏中的
（边角矩形）按钮，绘制一个矩形，标注矩形的智能尺寸如图10-42所示。
2）单击“草图”工具栏中的
（绘制圆角）按钮，绘制圆角，如图10-43所示。
图10-42 绘制矩形
图10-43 绘制圆角
3）单击“草图”工具栏中的
（等距实体）按钮，在“等距实体”属性管理器中取消勾选“选择链”选项，然后选择图10-43所示草图的线条，输入等距距离数值“30”，生成等距30mm的草图，如图10-44所示。剪裁竖直的一条边，结果如图10-45所示。

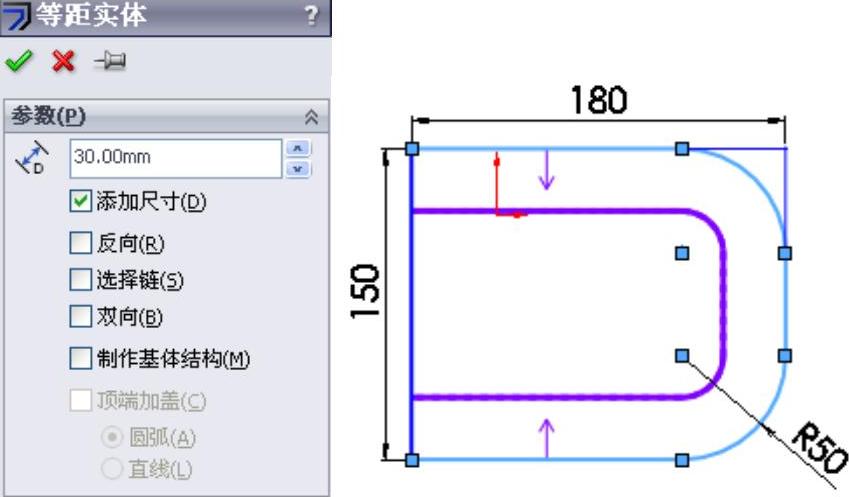

图10-44 生成等距实体

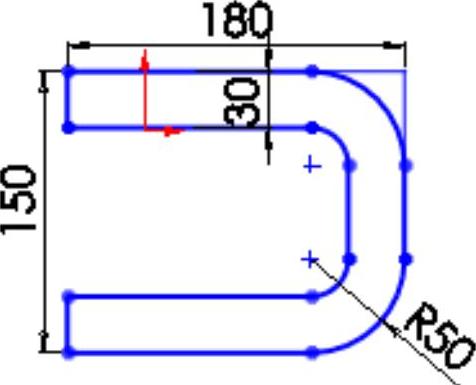

图10-45 剪裁竖直边线
（3）生成“基体法兰”特征。单击“钣金”工具栏中的
（基体法兰/薄片）按钮，或选择“插入”→“钣金”→“基体法兰”菜单命令，在属性管理器中钣金参数厚度栏中输入厚度值“1”；其他设置如图10-46所示，最后单击
（确定）按钮。

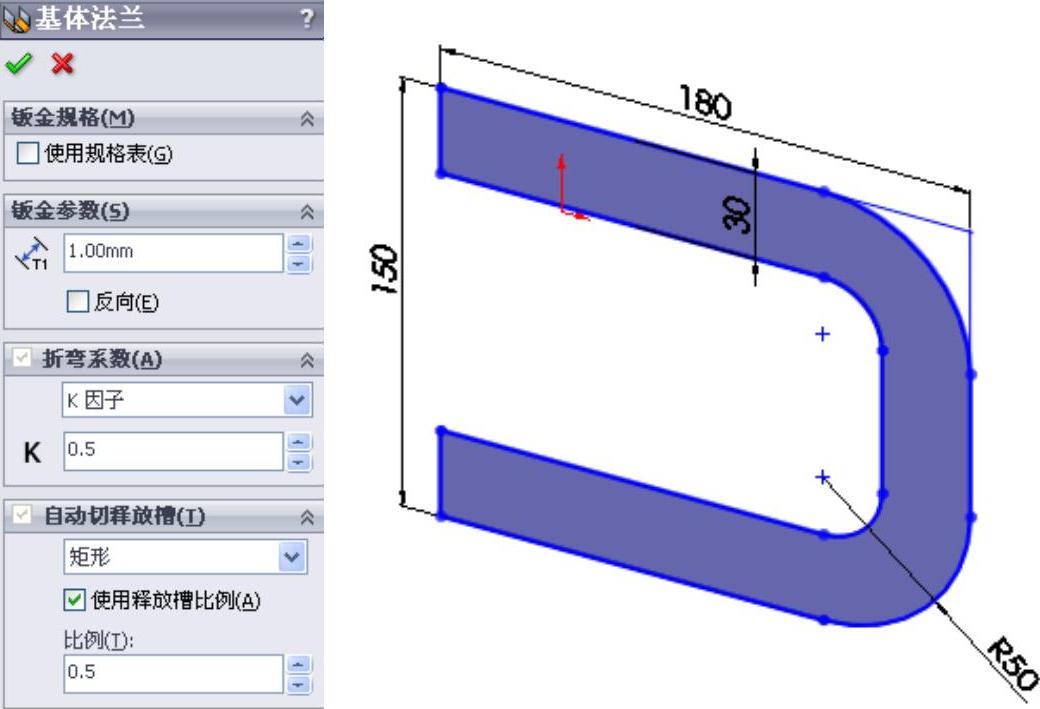

图10-46 生成基体法兰
（4）生成“边线法兰”特征。单击“钣金”工具栏中的
（边线法兰）按钮，或选择“插入”→“钣金”→“边线法兰”菜单命令，在“边线法兰”属性管理器中法兰长度栏中输入值“10”；其他设置如图10-47所示，单击钣金零件的外边线，单击
（确定）按钮。

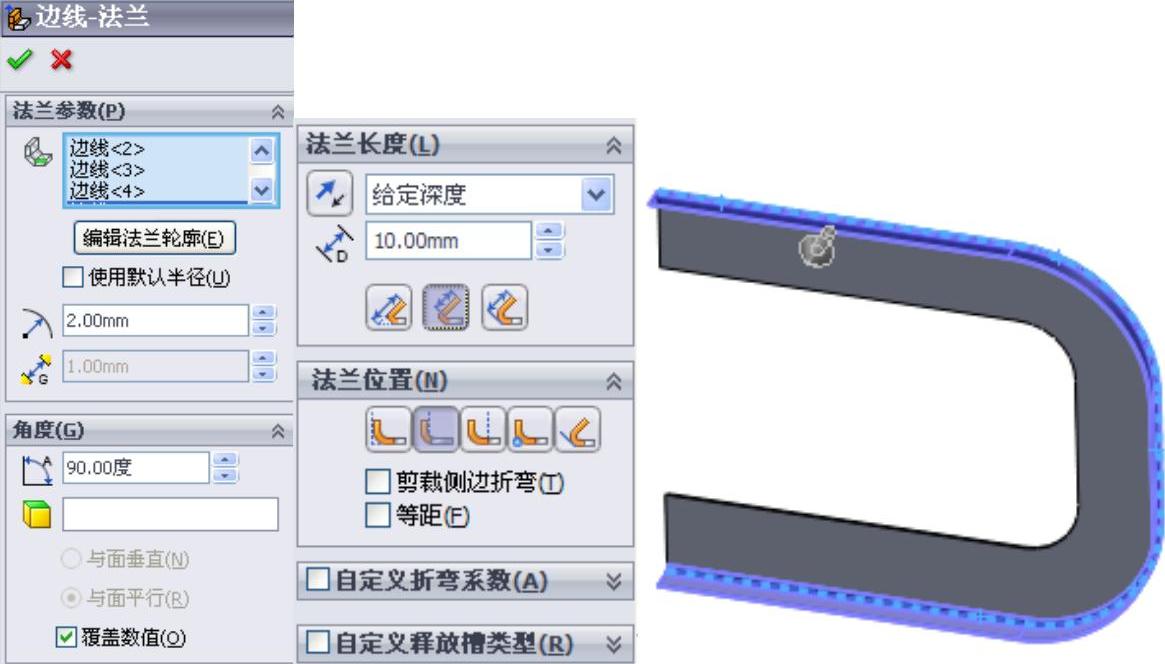

图10-47 生成边线法兰操作
（5）生成“边线法兰”特征。重复上述的操作，单击拾取钣金零件的其他边线，生成边线法兰，法兰长度为10mm，其他设置与图10-47中相同，结果如图10-48所示。
（6）生成端面的“边线法兰”。单击“钣金”工具栏中的
（边线法兰）按钮，或选择“插入”→“钣金”→“边线法兰”菜单命令，在“边线法兰”属性管理器中法兰长度栏中输入值“10”；勾选“剪裁侧边折弯”，其他设置如图10-49所示，单击钣金零件端面的一条边线，如图10-50所示，生成边线法兰如图10-51所示。

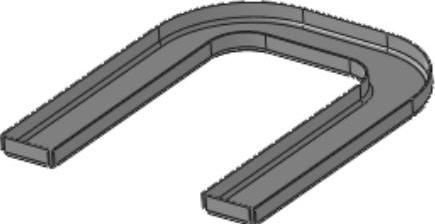

图10-48 生成另一侧边线法兰

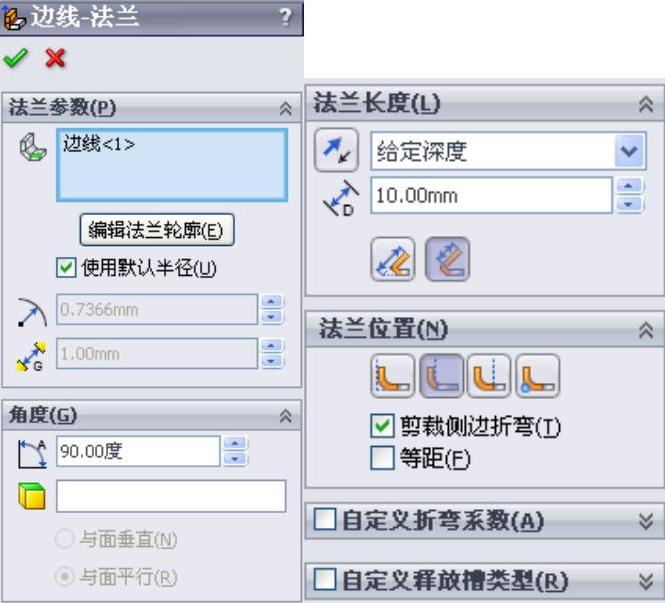

图10-49 生成端面边线法兰的设置
（7）生成另一侧端面的“边线法兰”。单击“钣金”工具栏中的
（边线法兰）按钮，或选择“插入”→“钣金”→“边线法兰”菜单命令，设置参数与上述相同，生成另一侧端面的边线法兰，结果如图10-52所示。

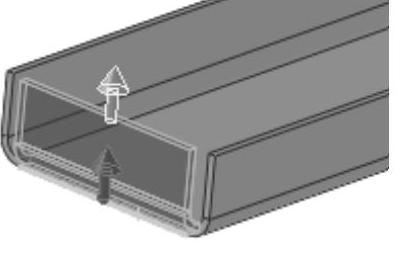

图10-50 选择边线

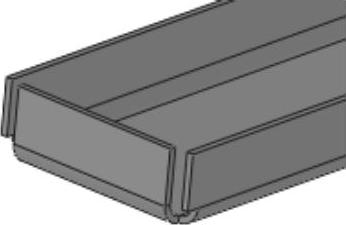

图10-51 生成边线法兰

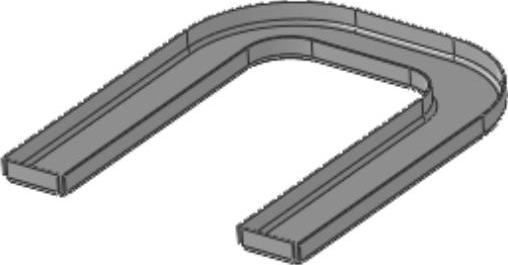

图10-52 U形槽
