10.4.3  褶边特征

10.4.3 褶边特征

褶边工具可将褶边添加到钣金零件的所选边线上,生成褶边特征时所选边线必须为直线,斜接边角被自动添加到交叉褶边上。如果选择多个要添加褶边的边线,则这些边线必须在同一个面上。

(1)单击“钣金”工具栏中的978-7-111-39309-2-Chapter10-115.jpg(褶边)按钮,或选择“插入”→“钣金”→“褶边”菜单命令,弹出“褶边”属性管理器。在图形区域中,选择想添加褶边的边线,如图10-67所示。

(2)在“褶边”属性管理器中,选择978-7-111-39309-2-Chapter10-116.jpg(材料在内)选项,在类型和大小栏中,选择978-7-111-39309-2-Chapter10-117.jpg(打开)选项,其他设置默认。然后单击978-7-111-39309-2-Chapter10-118.jpg(确定)按钮,最后结果如图10-68所示。

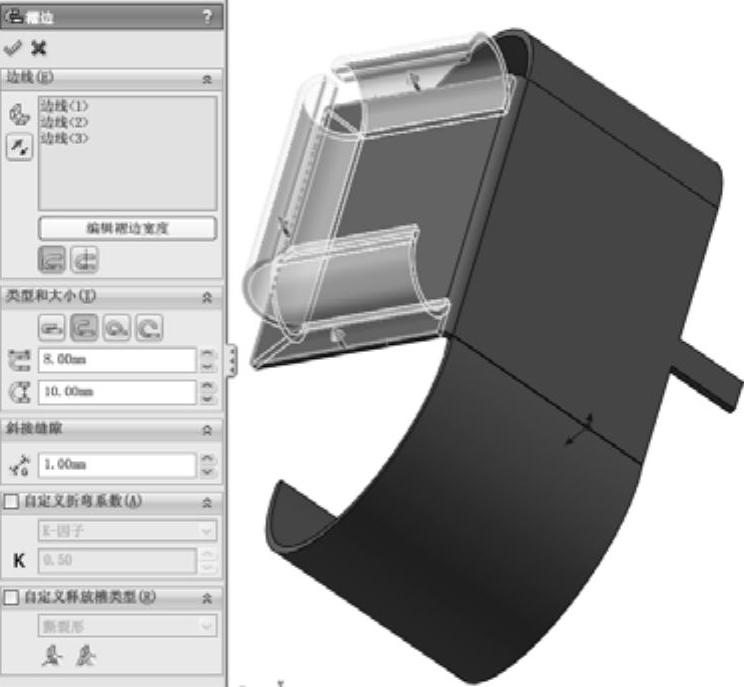

图10-67 选择添加褶边边线

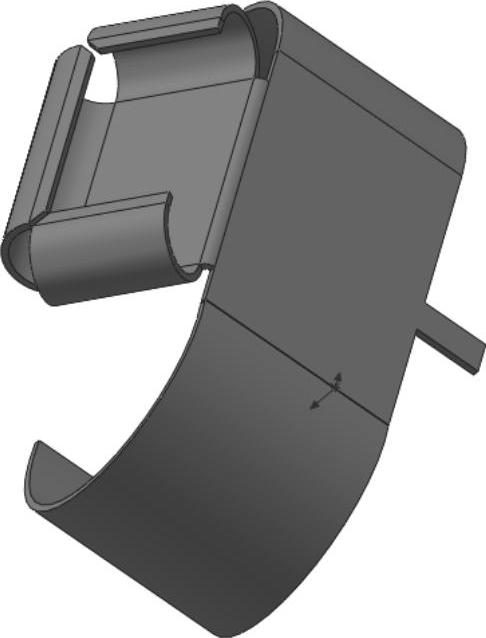

图10-68 生成褶边

褶边类型共有四种,分别是978-7-111-39309-2-Chapter10-121.jpg(闭合),如图10-69所示;978-7-111-39309-2-Chapter10-122.jpg(打开),如图10-70所示;978-7-111-39309-2-Chapter10-123.jpg(撕裂形),如图10-71所示;978-7-111-39309-2-Chapter10-124.jpg(滚轧),如图10-72所示。每种类型褶边都有其对应的尺寸设置参数。长度参数只应用于闭合和开环褶边,间隙距离参数只应用于开环褶边,角度参数只应用于撕裂形和滚轧褶边,半径参数只应用于撕裂形和滚轧褶边。

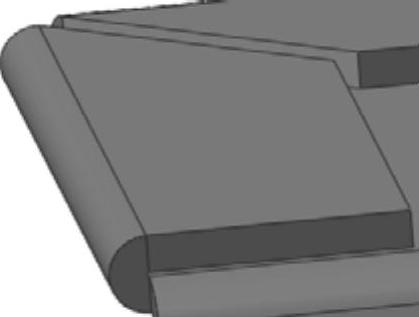

图10-69 “闭合”类型褶边

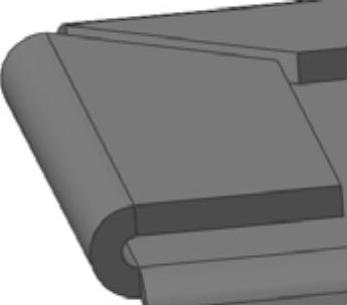

图10-70 “打开”类型褶边

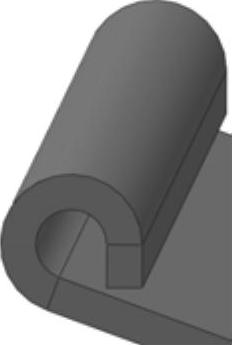

图10-71 “撕裂形”类型褶边

选择多条边线添加褶边时,在属性管理器中可以通过设置“斜接缝隙”的“切口缝隙”数值来设定这些褶边之间的缝隙,斜接边角被自动添加到交叉褶边上。例如,输入斜轧角度“250”,更改后如图10-73所示。

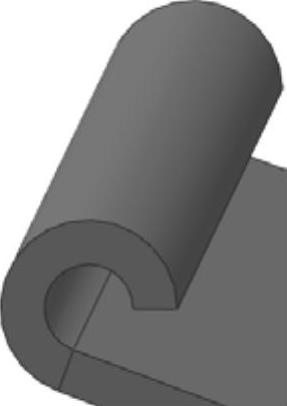

图10-72 “滚轧”类型褶边

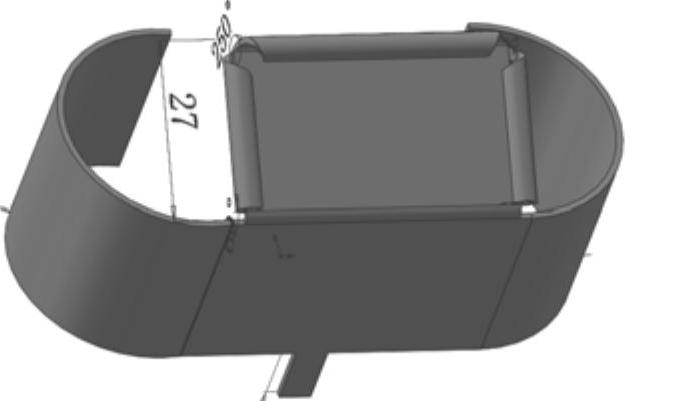

图10-73 更改褶边之间的角度
