10.4.4  转折特征

10.4.4 转折特征

使用转折特征工具可以在钣金零件上通过从草图直线生成两个折弯。生成转折特征的草图必须只包含一根直线，不需要是水平和垂直直线。折弯线长度不一定必须与正折弯的面的长度相同。

（1）在生成转折特征之前首先绘制草图，选择钣金零件的上表面作为绘图基准面，绘制一条直线，如图10-74所示。

（2）在绘制的草图被打开状态下，单击“钣金”工具栏中的（转折）按钮，或选择“插入”→“钣金”→“转折”菜单命令，弹出“转折”属性管理器，选择箭头所指的面作为固定面，如图10-75所示。

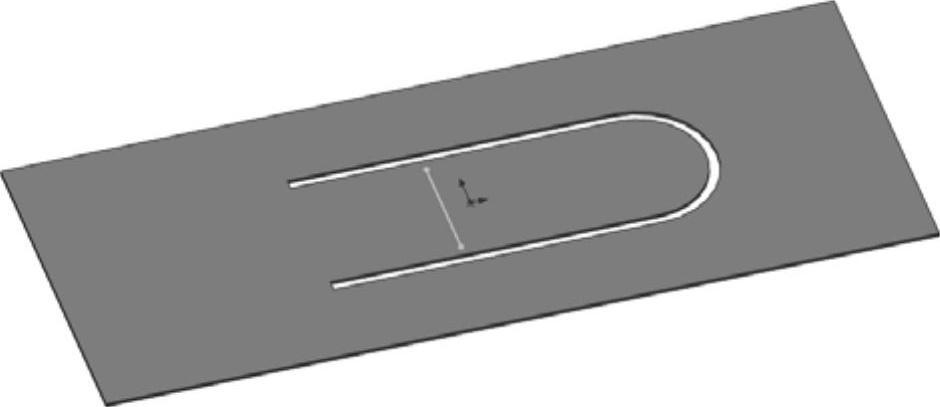

图10-74 绘制直线草图

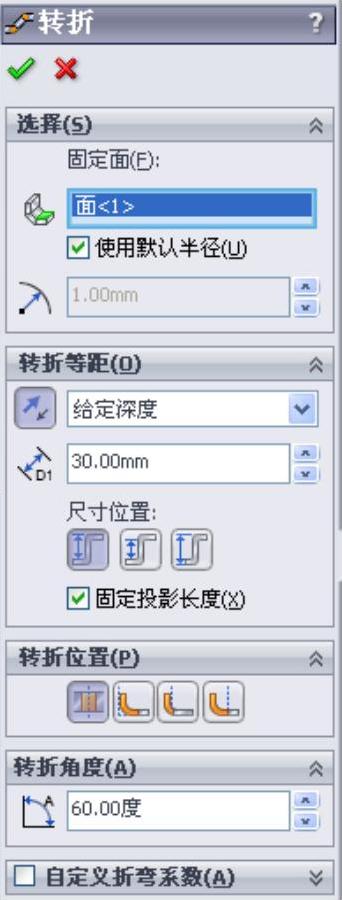

图10-75 “转折”属性管理器

（3）选择“使用默认半径”。在转折等距栏中输入等距距离值“30”。选择尺寸位置栏中的（外部等距）选项，并且选择“固定投影长度”。在转折位置栏中选择（折弯中心线）选项。其他设置为默认，单击（确定）按钮，结果如图10-76所示。

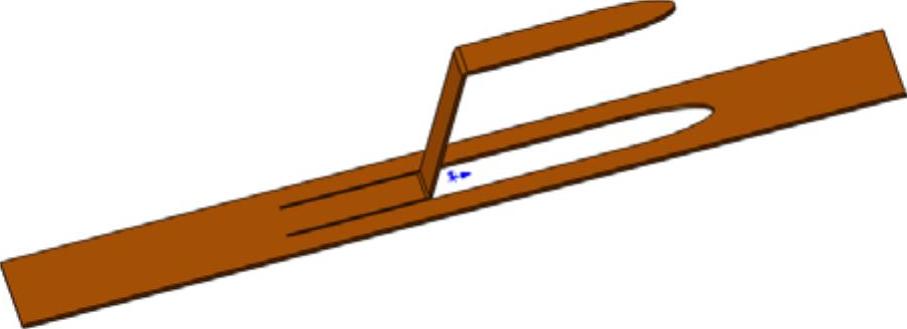

图10-76 生成转折特征

生成转折特征时，在“转折”属性管理器中选择不同的尺寸位置选项、是否勾选“固定投影长度”选项都将生成不同的转折特征。例如，上述实例中使用（外部等距）选项生成的转折特征尺寸如图10-77所示。使用（内部等距）选项生成的转折特征尺寸如图10-78所示。使用（总尺寸）选项生成的转折特征尺寸如图10-79所示。取消“固定投影长度”选项生成的转折投影长度将减小，如图10-80所示。

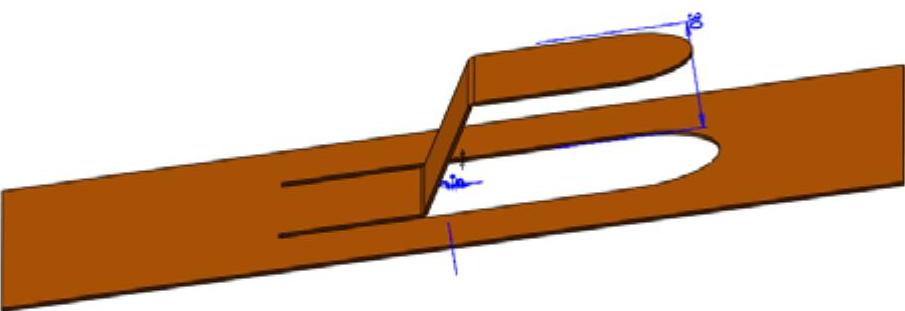

图10-77 使用“外部等距”生成的转折

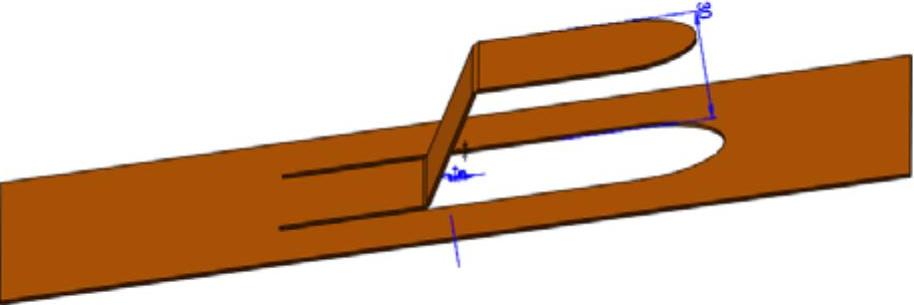

图10-78 使用“内部等距”生成的转折

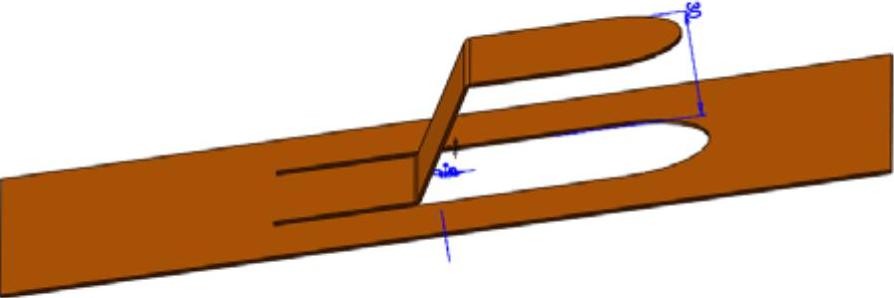

图10-79 使用“总尺寸”生成的转折

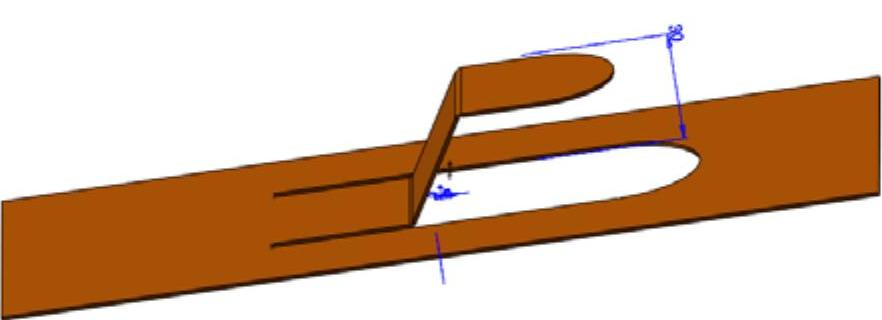

图10-80 取消“固定投影长度”选项生成的转折

在转折位置栏中还有不同的选项可供选择，在前面的特征工具中已经讲解过，这里不再重复。
