10.4.6  闭合角特征

10.4.6 闭合角特征

使用闭合角特征工具可以在钣金法兰之间添加闭合角，即钣金特征之间添加材料。通过闭合角特征工具可以完成以下功能：通过选择面来为钣金零件同时闭合多个边角；关闭非垂直边角；将闭合边角应用到带有90°以外折弯的法兰；调整缝隙距离，由边界角特征所添加的两个材料截面之间的距离；重叠/欠重叠比率指重叠的材料与欠重叠材料之间的比率。

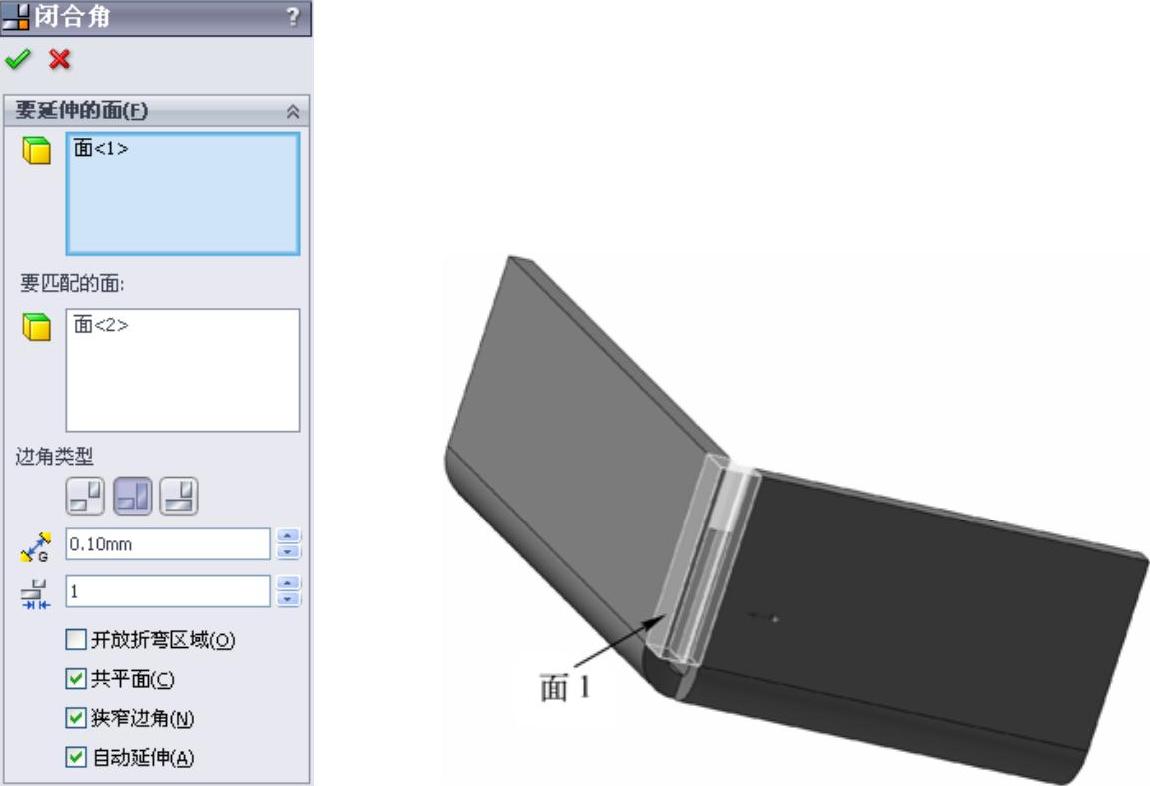

（1）单击“钣金”工具栏中的（闭合角）按钮，或选择“插入”→“钣金”→“闭合角”菜单命令，弹出“闭合角”属性管理器，选择需要延伸的面，如图10-85所示。

图10-85 选择需要延伸的面

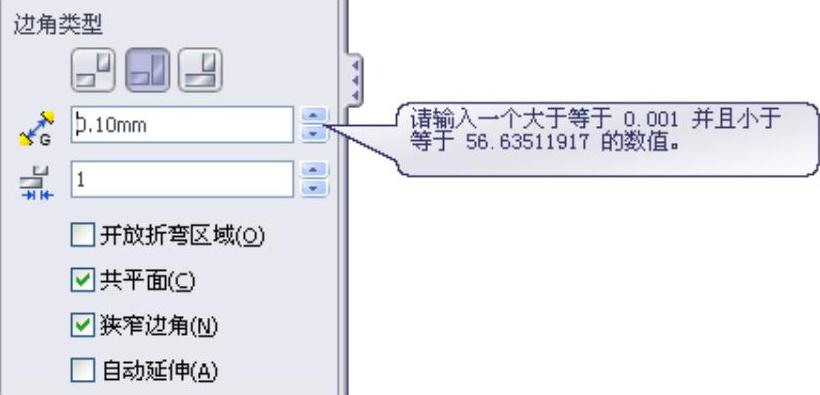

（2）选择边角类型中的（重叠）选项，单击（确定）按钮。在“缝隙距离”栏中输入数值过小时，系统提示错误，不能生成闭合角，如图10-86所示。

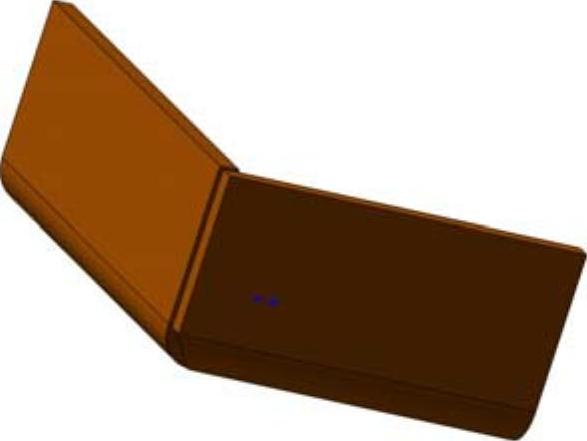

（3）在缝隙距离输入栏中，更改缝隙距离数值：0.5，单击（确定）按钮，生成重叠闭合角结果如图10-87所示。

图10-86 错误提示

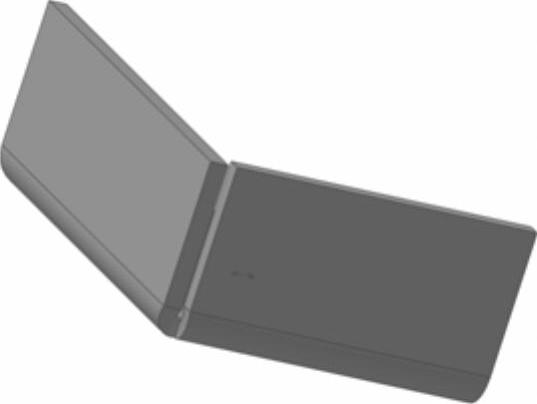

图10-87 生成“重叠”类型闭合角

使用其他边角类型选项可以生成不同形式的闭合角。图10-88是使用边角类型中（对接）选项生成的闭合角；图10-89是使用边角类型中（欠重叠）选项生成的闭合角。

图10-88 “对接”类型闭合角

图10-89 “欠重叠”类型闭合角
