10.4.5  绘制的折弯特征

绘制的折弯特征可以在钣金零件处于折叠状态时绘制草图，将折弯线添加到零件。草图中只允许使用直线，可为每个草图添加多条直线。折弯线长度不一定非得与被折弯的面的长度相同。

（1）单击“钣金”工具栏中的（绘制的折弯）按钮，或选择“插入”→“钣金”→“绘制的折弯”菜单命令。系统提示选择平面来生成折弯线和选择现有草图为特征所用，如图10-81所示。如果没有绘制好草图，可以首先选择基准面绘制一条直线；如果已经绘制好了草图，可以单击鼠标选择绘制好的直线，弹出“绘制的折弯”属性管理器，如图10-82所示。

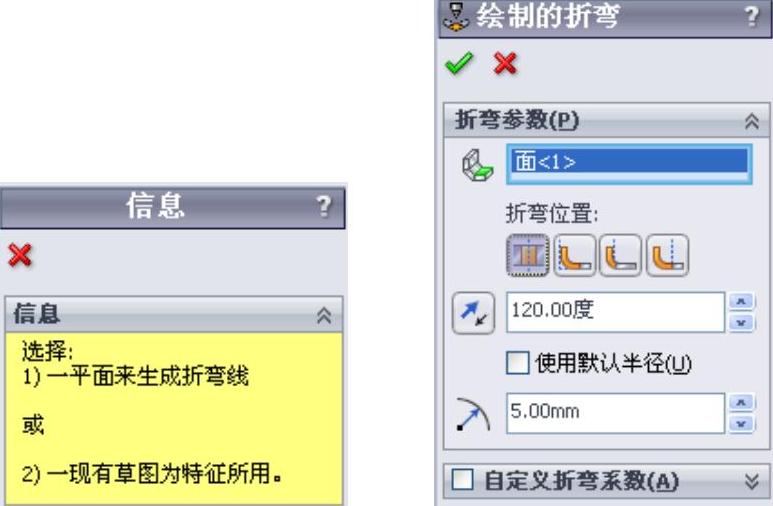

图10-81 绘制的折弯提示信息

图10-82 绘制的折弯对话框

（2）在图形区域中，选择如图10-82所示所选的面作为固定面，选择折弯位置选项中的（折弯中心线），输入角度值“120”，输入折弯半径值“5”，单击（确定）按钮。

（3）右击FeatureMannger设计树中绘制的折弯1特征的草图，选择（显示）按钮，如图10-83所示，绘制的直线将可以显示出来，直观观察到以（折弯中心线）选项生成的折弯特征的效果，如图10-84所示。其他选项生成折弯特征效果可以参考前文中的讲解。

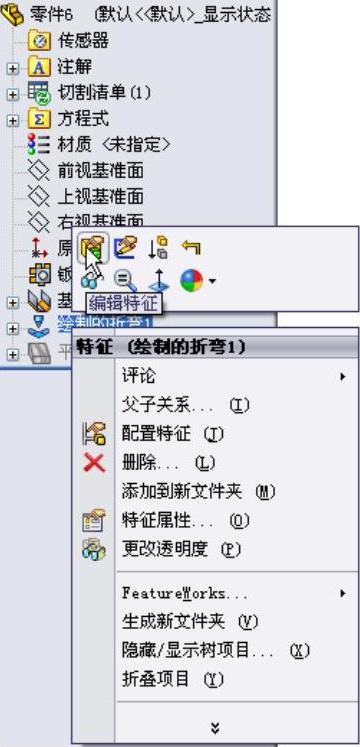

图10-83 显示草图

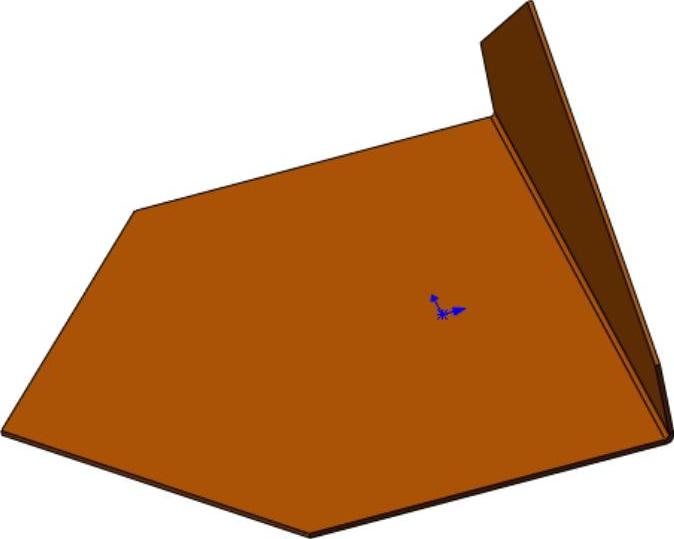

图10-84 生成绘制的折弯
