10.5.1  整个钣金零件展开

要展开整个零件，如果钣金零件的“FeatureMannger设计树”中的平板型式特征存在，可以右击平板型式1特征，在弹出的菜单中单击（解除压缩）按钮，如图10-109所示，或者单击“钣金”工具栏中的（展开）按钮，可以将钣金零件整个展开，如图10-110所示。

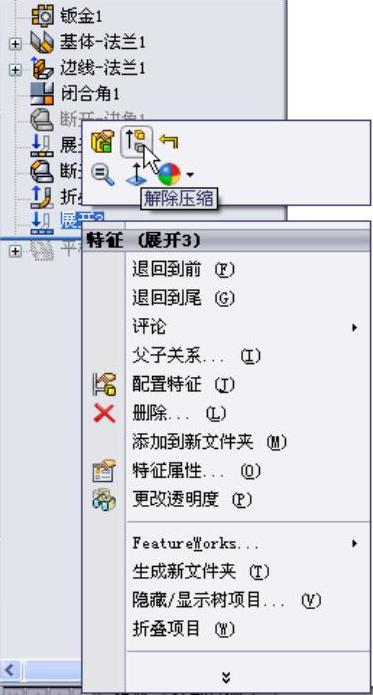

图10-109 解除平板特征的压缩

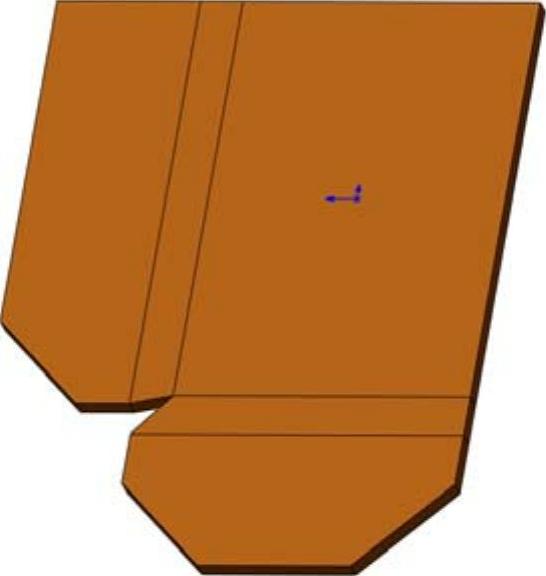

图10-110 展开整个钣金零件

技巧荟萃

使用此方法展开整个零件时，应用边角处理以生成干净、展开的钣金零件，使在制造过程中不会出错。如果不想应用边角处理，可以右击平板型式，在弹出的菜单中选择“编辑特征”，在“平板型式”属性管理器中取消“边角处理”选项，如图10-111所示。

要将整个钣金零件折叠，可以右击钣金零件“FeatureMannger设计树”中的平板型式特征，在弹出的菜单中选择（压缩）按钮，或者单击“钣金”工具栏中的（折叠）按钮，使此图标弹起，即可以将钣金零件折叠。
