10.6.1 使用成型工具

使用成型工具的操作步骤如下。

（1）首先创建或者打开一个钣金零件文件。单击（设计库）按钮，弹出“设计库”对话框，在对话框中按照路径Design Library\forming tools\可以找到5种成型工具的文件夹，在每一个文件夹中都有若干种成型工具，如图10-119所示。

（2）在设计库中选择embosses（凸起）工具中的“counter sink emboss”成型图标，按下鼠标左键，将其拖入钣金零件需要放置成型特征的表面，如图10-120所示。

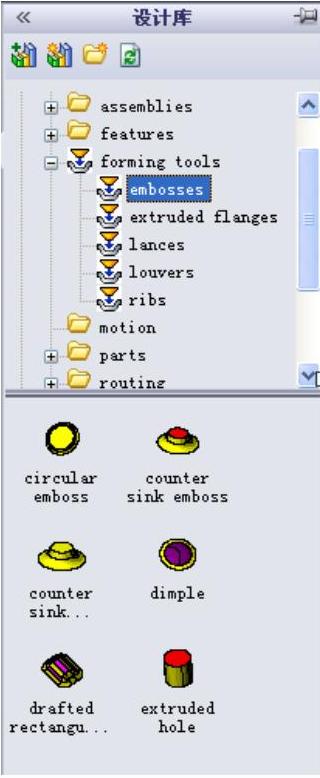

图10-119 成型工具存在位置

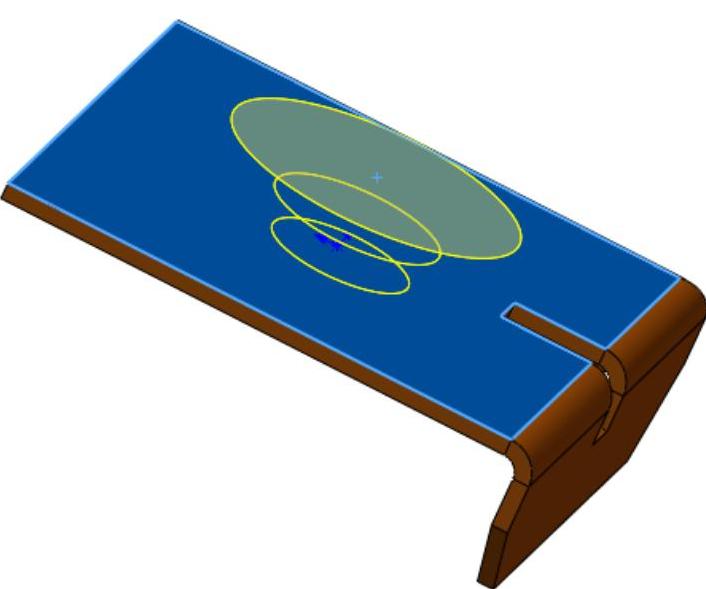

图10-120 将成型工具拖入放置表面

（3）随意拖放的成型特征可能位置并不一定合适，因此系统会弹出“放置成型特征”对话框，提示是否编辑成型特征的位置，如图10-121所示。用户可以单击“尺寸/几何关系”工具栏中的（智能尺寸）按钮，标注如图10-122所示的尺寸，然后单击“完成”按钮，结果如图10-123所示。

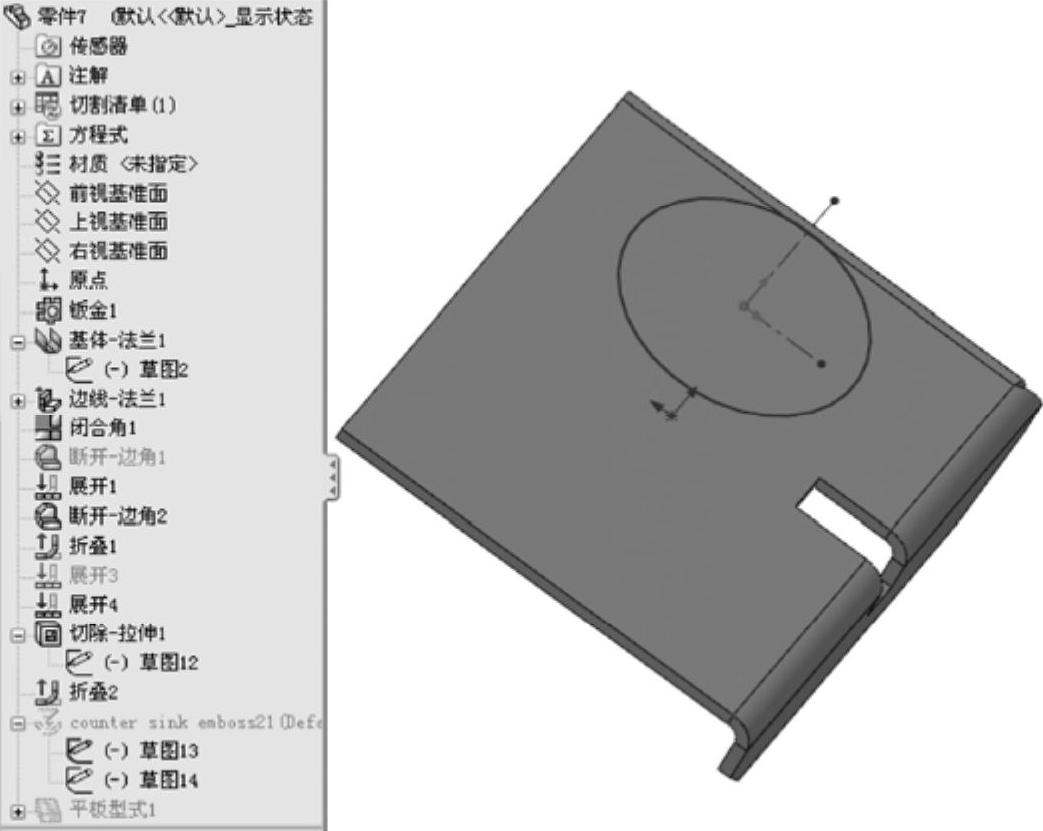

图10-121 “放置成型特征”对话框

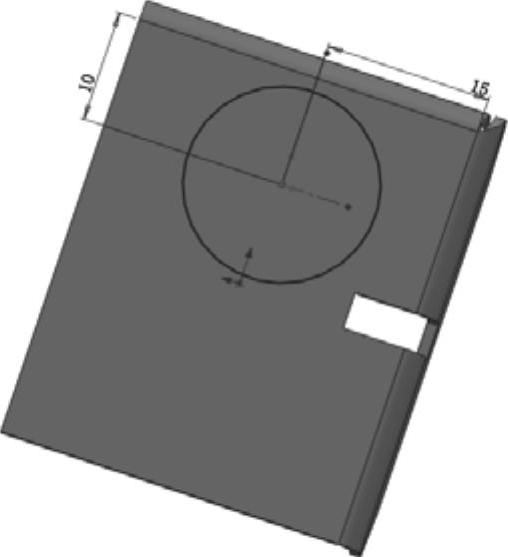

图10-122 标注成型特征位置尺寸

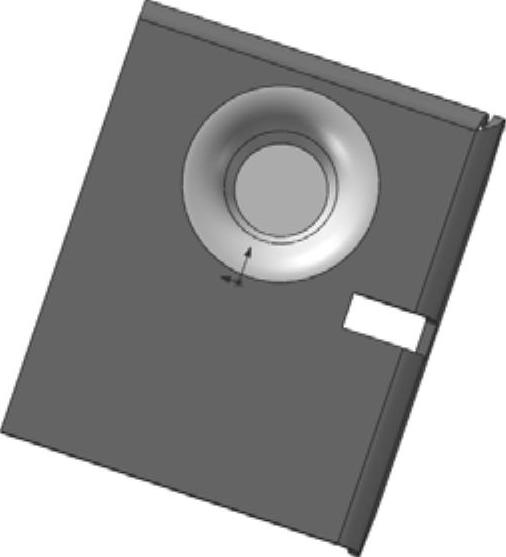

图10-123 生成的成型特征

技巧荟萃

使用成型工具时，成型工具默认情况下是向下行进，即形成的特征方向是“凹”，如果要使其方向变为“凸”，需要在拖入成型特征的同时按一下〈Tab〉键。
