10.4.8 实例——六角盒
绘制如图10-96所示的六角盒。

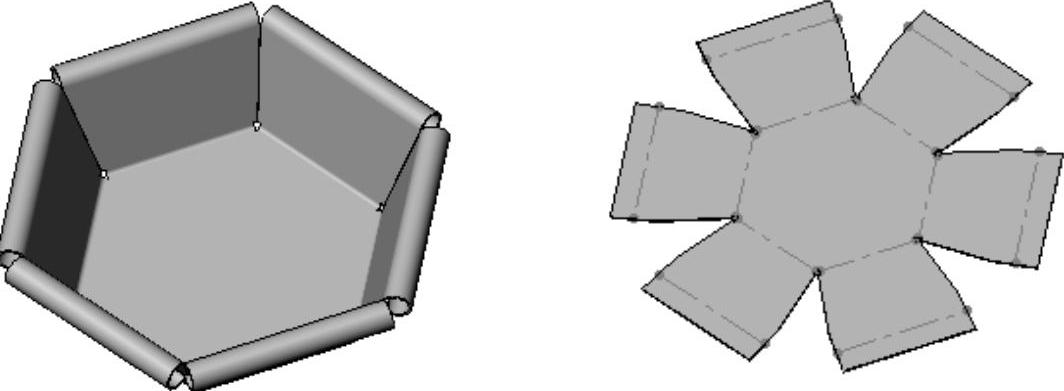

图10-96 六角盒及展开图
思路分析
本例绘制的六角盒模型主要利用实体建模绘制基体模型，拉伸实体，再利用抽壳命令抽空腔体，最后利用钣金知识，使用褶边命令绘制六角盒边角，绘制流程图如图10-97所示。

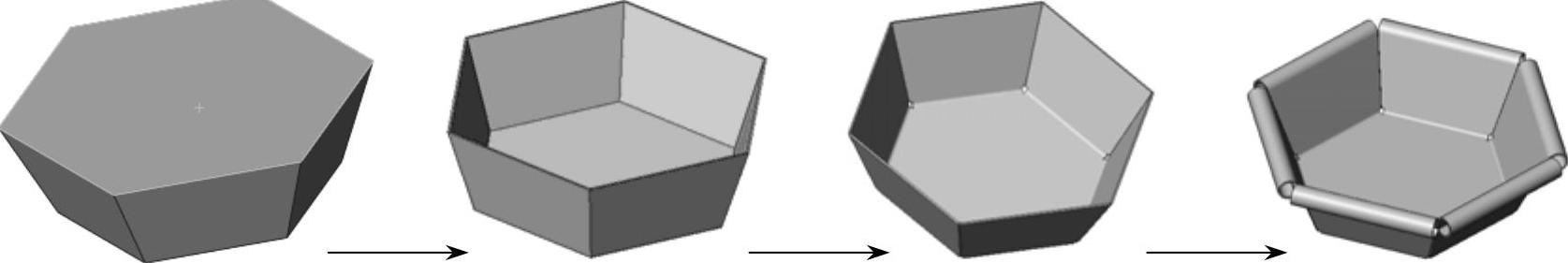

图10-97 六角盒绘制流程图
参见光盘
光盘\动画演示\第10章\六角盒.avi
六角盒的设计步骤如下。
（1）启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图。在左侧的“FeatureMannger设计树”中选择“前视基准面”作为绘图基准面，然后单击“草图”工具栏中的
（多边形）按钮，绘制一个六边形，标注六边形的内接圆的直径智能尺寸如图10-98所示。
（3）生成“拉伸”特征。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，系统弹出“拉伸”属性管理器，在方向1的“终止条件”栏中选择“给定深度”，“深度”栏中输入值“50”，在“拔模斜度”栏中输入数值“20”，如图10-99所示，然后单击
（确定）按钮。

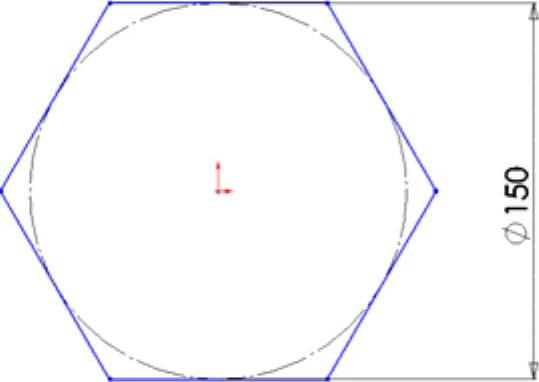

图10-98 绘制草图

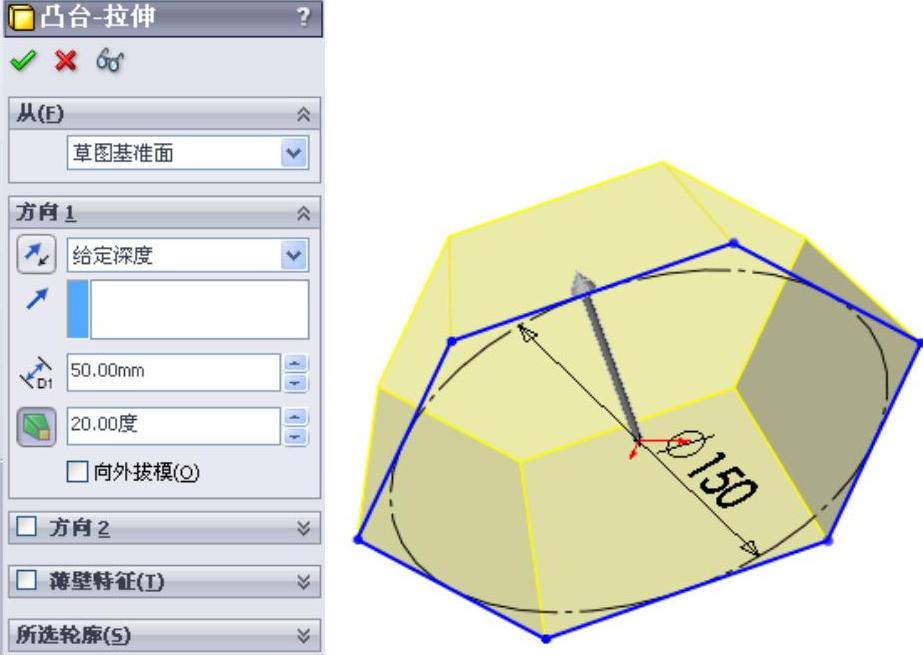

图10-99 进行拉伸操作
（4）生成“抽壳”特征。选择菜单栏中的“插入”→“特征”→“抽壳”命令，或者单击“特征”工具栏中的
（抽壳）按钮，系统弹出“抽壳”属性管理器，在“厚度”栏中输入值“1”，单击实体表面作为要移除的面，如图10-100所示，然后单击
（确定）按钮，结果如图10-101所示。
图10-100 进行抽壳操作

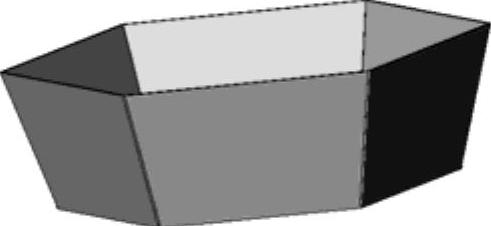

图10-101 抽壳后的实体
（5）生成“切口”特征。选择菜单栏中的“插入”→“钣金”→“切口”命令，或者单击“钣金”工具栏中的
（切口）按钮，系统弹出“切口”属性管理器，在“切口缝隙”栏中输入值“0.1”，单击实体表面的各棱线作为要生成切口的边线，如图10-102所示，然后单击
（确定）按钮，结果如图10-103所示。

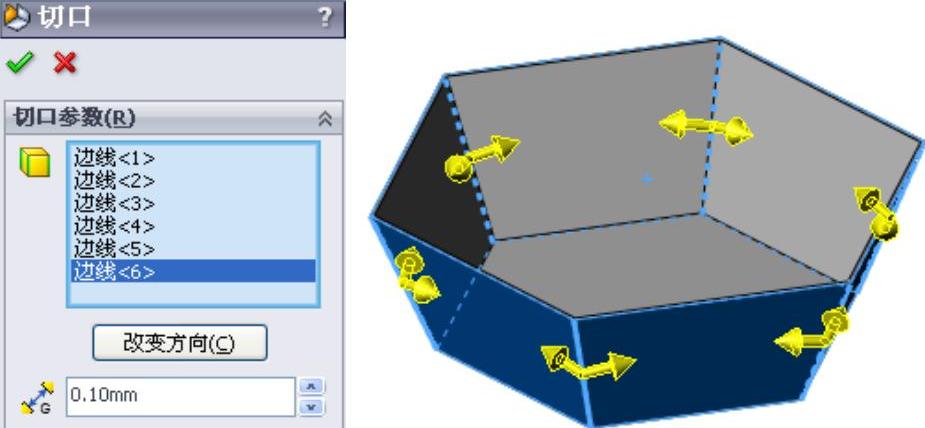

图10-102 进行切口操作

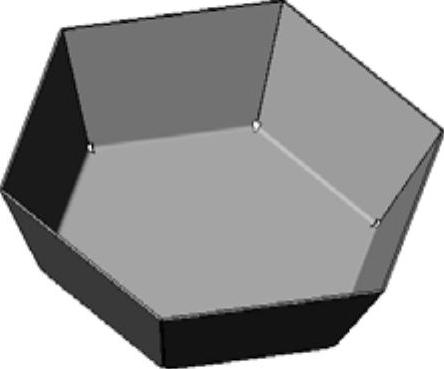

图10-103 生成切口特征
（6）插入折弯。选择菜单栏中的“插入”→“钣金”→“折弯”命令，或者单击“钣金”工具栏中的
（插入折弯）按钮，系统弹出“折弯”属性管理器，单击如图10-104所示的面作为固定表面，输入折弯半径数值“2”，其他设置如图10-104所示。单击
（确定）按钮，弹出如图10-105所示对话框，单击“确定”按钮，插入折弯如图10-106所示。

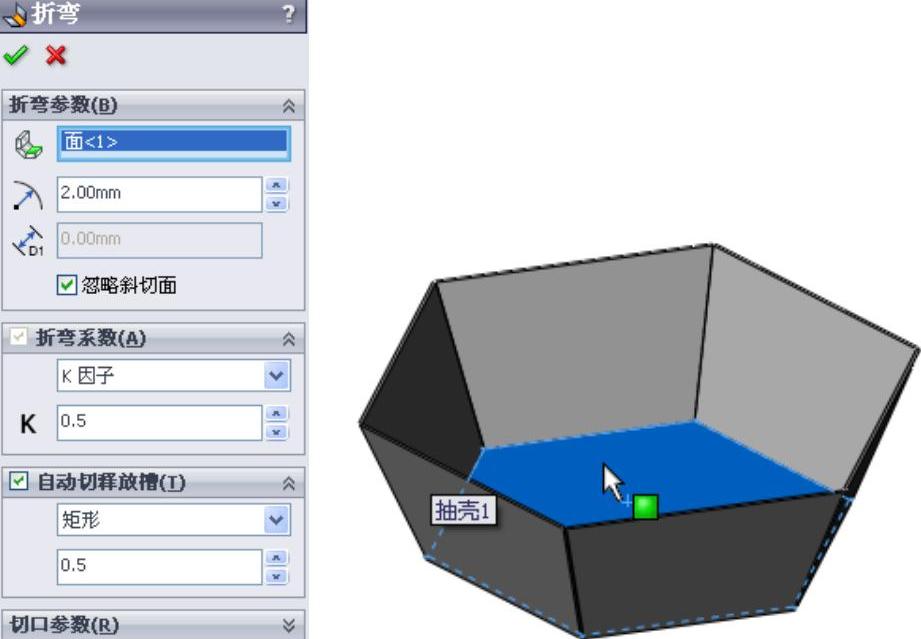

图10-104 插入折弯

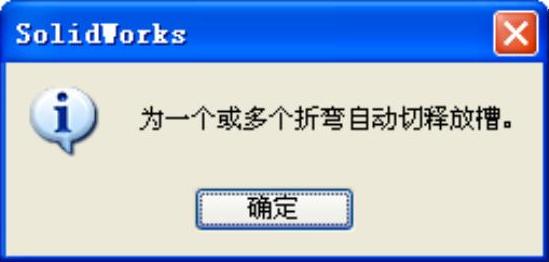

图10-105 “切释放槽”对话框

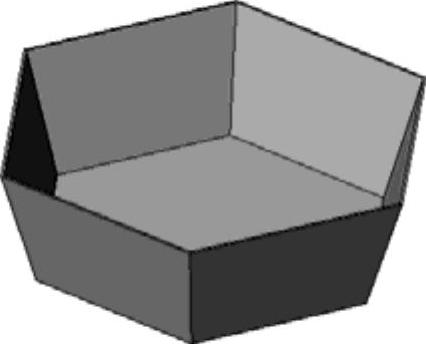

图10-106 插入的折弯
（7）生成“褶边”特征。选择菜单栏中的“插入”→“钣金”→“褶边”命令，或者单击“钣金”工具栏中的
（褶边）按钮，系统弹出“褶边”属性管理器，单击如图10-107所示的边作为添加褶边的边线，单击
（材料在内）按钮，单击
（滚轧）按钮，输入如图10-107所示的角度数值和半径数值，其他设置默认，单击
（确定）按钮，生成褶边如图10-108所示。

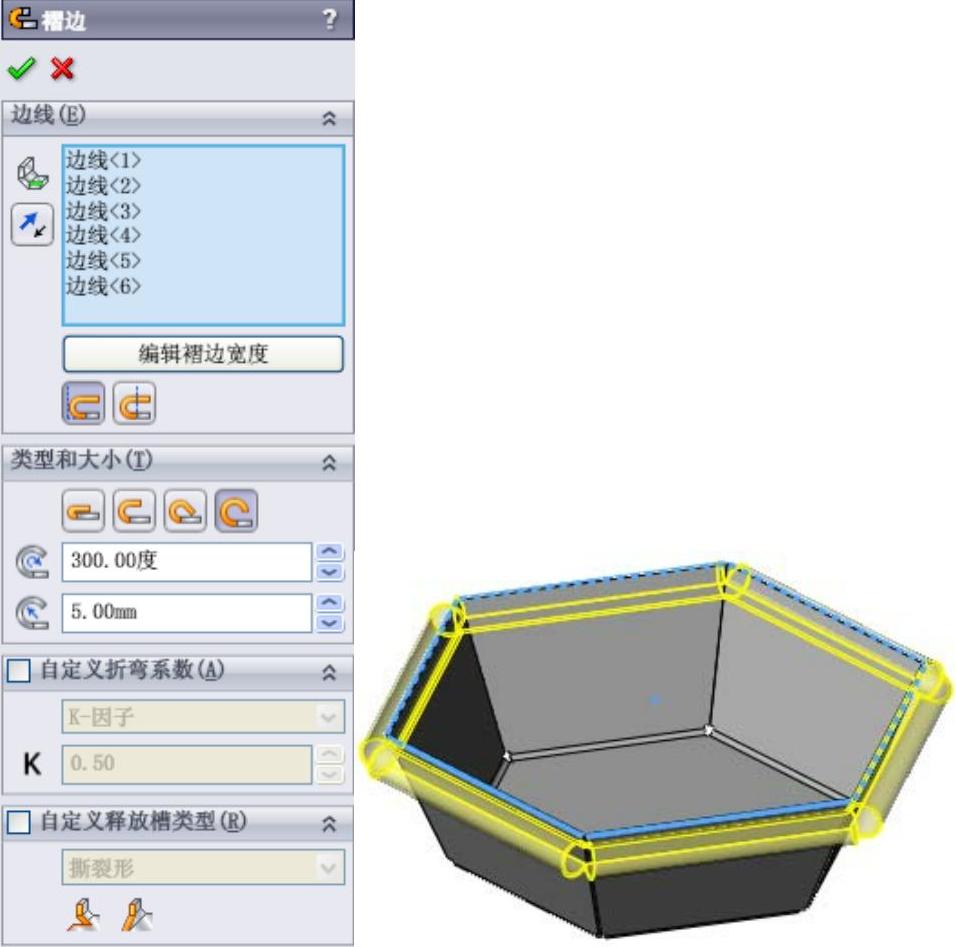

图10-107 生成褶边操作

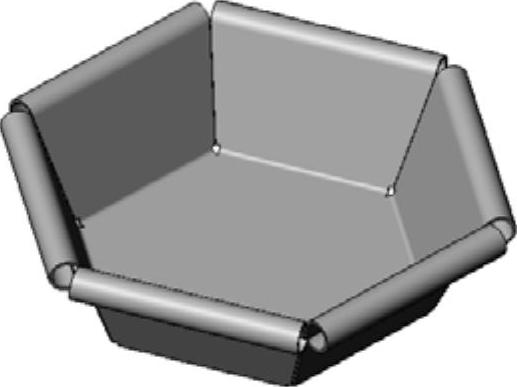

图10-108 生成的褶边
