10.4.7  断开边角/边角剪裁特征

10.4.7 断开边角/ 边角剪裁特征

使用断开边角特征工具可以从折叠的钣金零件的边线或面切除材料。使用边角剪裁特征工具可以从展开的钣金零件的边线或面切除材料。

1.断开边角

断开边角操作只能在折叠的钣金零件中操作。

（1）单击“钣金”工具栏中的（断开边角/边角剪裁）按钮，或者选择“插入”→“钣金”→“断裂边角”命令，弹出“展开”属性管理器。在图形区域中，单击想断开的边角边线或法兰面，如图10-90所示。

（2）在“折断类型”中选择（倒角）选项，输入距离值“5”，单击（确定）按钮，结果如图10-91所示。

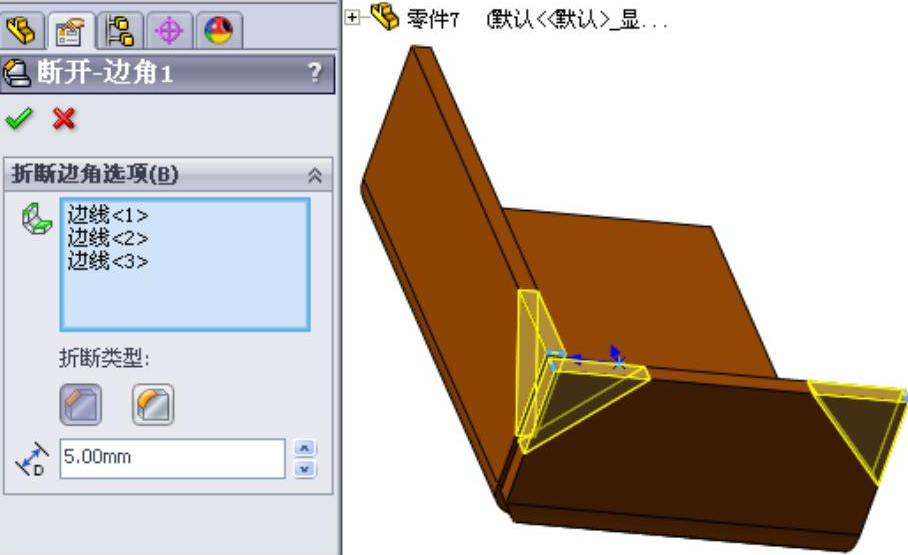

图10-90 选择要断开边角的边线和面

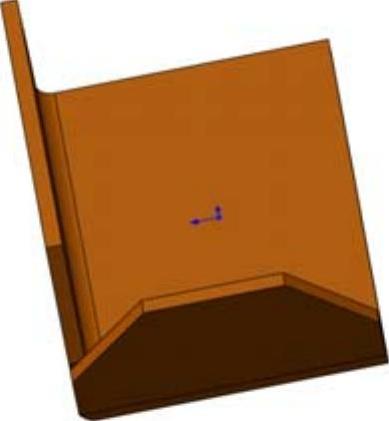

图10-91 生成断开边角特征

2.边角剪裁

边角剪裁只能在展开的钣金零件中操作，在零件被折叠时边角剪裁特征将被压缩。

（1）单击“钣金”工具栏中的（展开）按钮，或选择“插入”→“钣金”→“展开”菜单命令，将钣金零件整个展开，如图10-92所示。

（2）单击“钣金”工具栏中的（断开边角/边角剪裁）按钮，选择“插入”→“钣金”→“断开边角/边角剪裁”菜单命令，在图形区域中，选择要折断边角边线或法兰面，如图10-93所示。

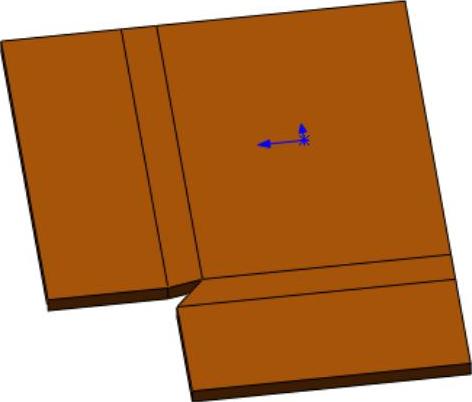

图10-92 展开钣金零件

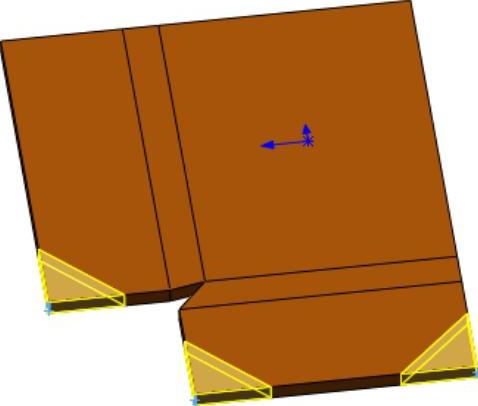

图10-93 选择要折断边角的边线和面

（3）在“折断类型”中选择（倒角）选项，输入距离值“5”，单击（确定）按钮，结果如图10-94所示。

（4）右击钣金零件“FeatureMannger设计树”中的平板型式特征，在弹出的菜单中选择“压缩”命令，或者单击“钣金”工具栏中的（折叠）按钮，使此图标弹起，将钣金零件折叠。边角剪裁特征将被压缩如图10-95所示。

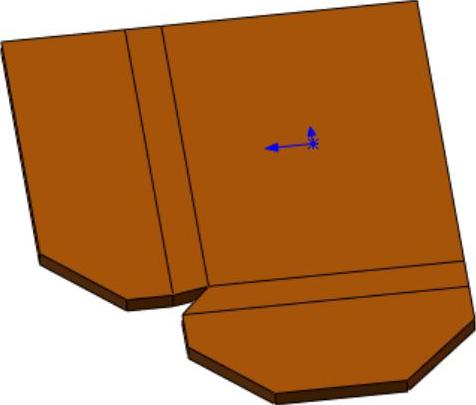

图10-94 生成边角剪裁特征

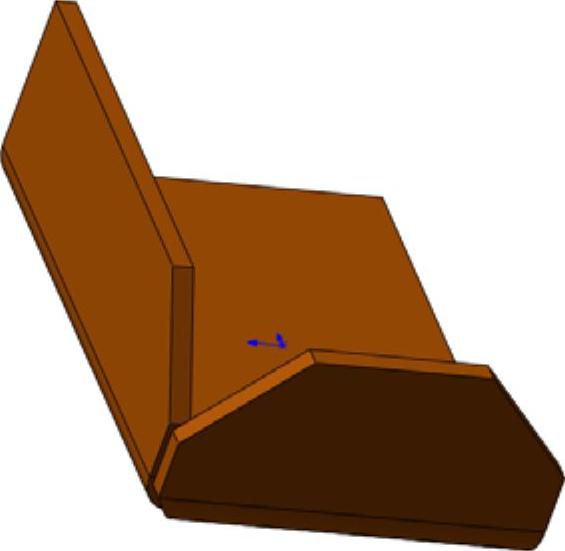

图10-95 折叠钣金零件
