11.1.3  删除装配零件

下面介绍删除装配零件的操作步骤。

（1）在图形区或FeatureManager设计树中单击零部件。

（2）按〈Delete〉键，或选择菜单栏中的“编辑”→“删除”命令，或在右击弹出的快捷菜单中单击“删除”命令，此时会弹出如图11-5所示的“确认删除”对话框。

（3）单击“是”按钮确认删除，此零部件及其所有相关项目（配合、零部件阵列、爆炸步骤等）都会被删除。

技巧荟萃

（1）在装配图中，第一个插入的零件默认的状态是固定的，即不能移动和旋转，在FeatureManager设计树中显示为“固定”。如果不是第一个零件，则是浮动的，在FeatureManager设计树中显示为（-），固定和浮动显示如图11-6所示。

（2）系统默认第一个插入的零件是固定的，也可以将其设置为浮动状态，右击FeatureManager设计树中固定的文件，在弹出的快捷菜单中单击“浮动”命令。反之，也可以将其设置为固定状态。

图11-5 “确认删除”对话框

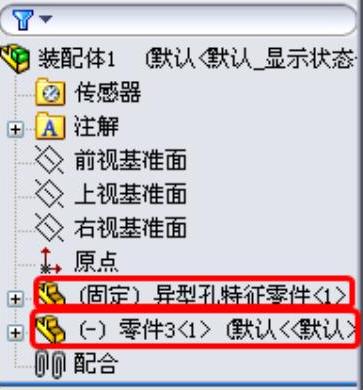

图11-6 固定和浮动显示
