11.2.2 移动零部件

在FeatureManager设计树中，只要前面有“（-）”符号的，该零件就可被移动。

下面介绍移动零部件的操作步骤。

（1）选择菜单栏中的“工具”→“零部件”→“移动”命令，或者单击“装配体”工具栏中的（移动零部件）按钮，系统弹出的“移动零部件”属性管理器，如图11-7所示。

（2）选择需要移动的类型，然后拖动到需要的位置。

（3）单击（确定）按钮，或者按〈Esc〉键，取消命令操作。

在“移动零部件”属性管理器中，移动零部件的类型有自由拖动、沿装配体XYZ、沿实体、由Delta XYZ和到XYZ位置5种，如图11-8所示，下面分别介绍。

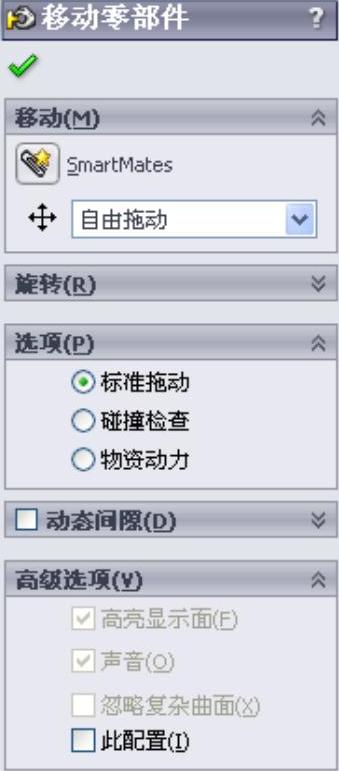

图11-7 “移动零部件”属性管理器

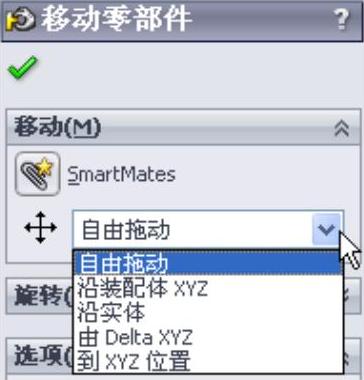

图11-8 移动零部件的类型

●自由拖动：系统默认选项，可以在视图中把选中的文件拖动到任意位置。

●沿装配体XYZ：选择零部件并沿装配体的X、Y或Z方向拖动。视图中显示的装配体坐标系可以确定移动的方向，在移动前要在欲移动方向的轴附近单击鼠标左键。

●沿实体：首先选择实体，然后选择零部件并沿该实体拖动。如果选择的实体是一条直线、边线或轴，所移动的零部件具有1个自由度。如果选择的实体是一个基准面或平面，所移动的零部件具有2个自由度。

●由Delta XYZ：在属性管理器中键入移动Delta XYZ的范围，如图11-9所示，然后单击“应用”按钮，零部件按照指定的数值移动。

●到XYZ位置：选择零部件的一点，在属性管理中输入X、Y或Z坐标，如图11-10所示，然后单击“应用”按钮，所选零部件的点移动到指定的坐标位置。如果选择的项目不是顶点或点，则零部件的原点会移动到指定的坐标处。

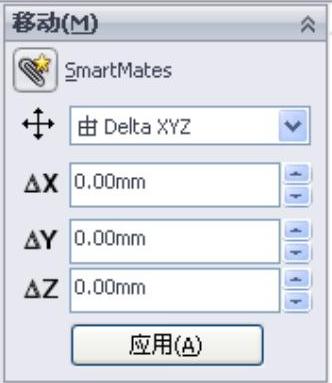

图11-9 “由Delta XYZ”设置

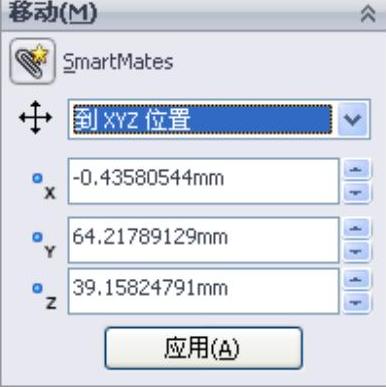

图11-10 “到XYZ位置”设置
