11.1.1  创建装配体文件

11.1.1 创建装配体文件

下面介绍装配体文件的操作步骤。

（1）选择菜单栏中的“文件”→“新建”命令，弹出“新建SolidWorks文件”对话框，如图11-1所示。

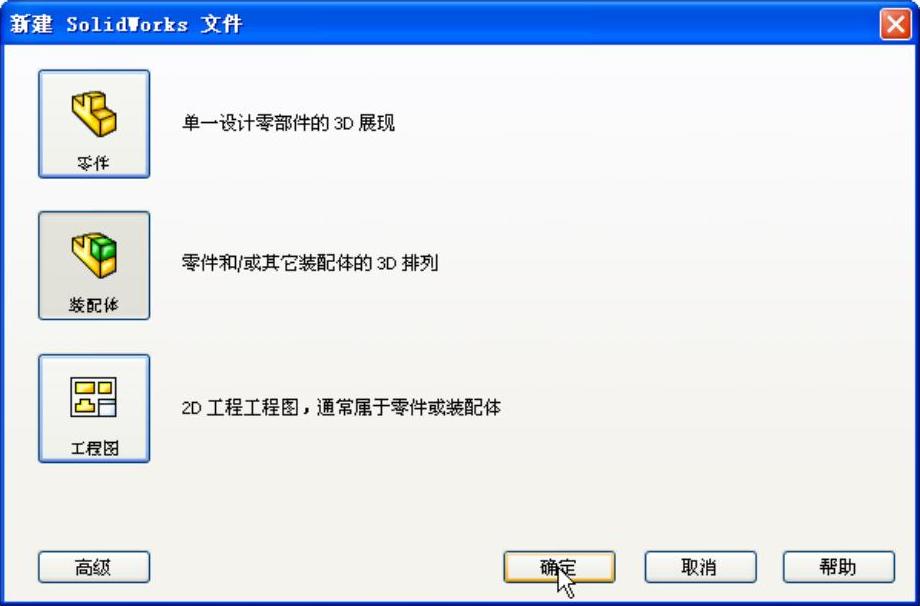

图11-1 “新建SolidWorks文件”对话框

（2）单击（装配体）→（确定）按钮，进入装配体制作界面，如图11-2所示。

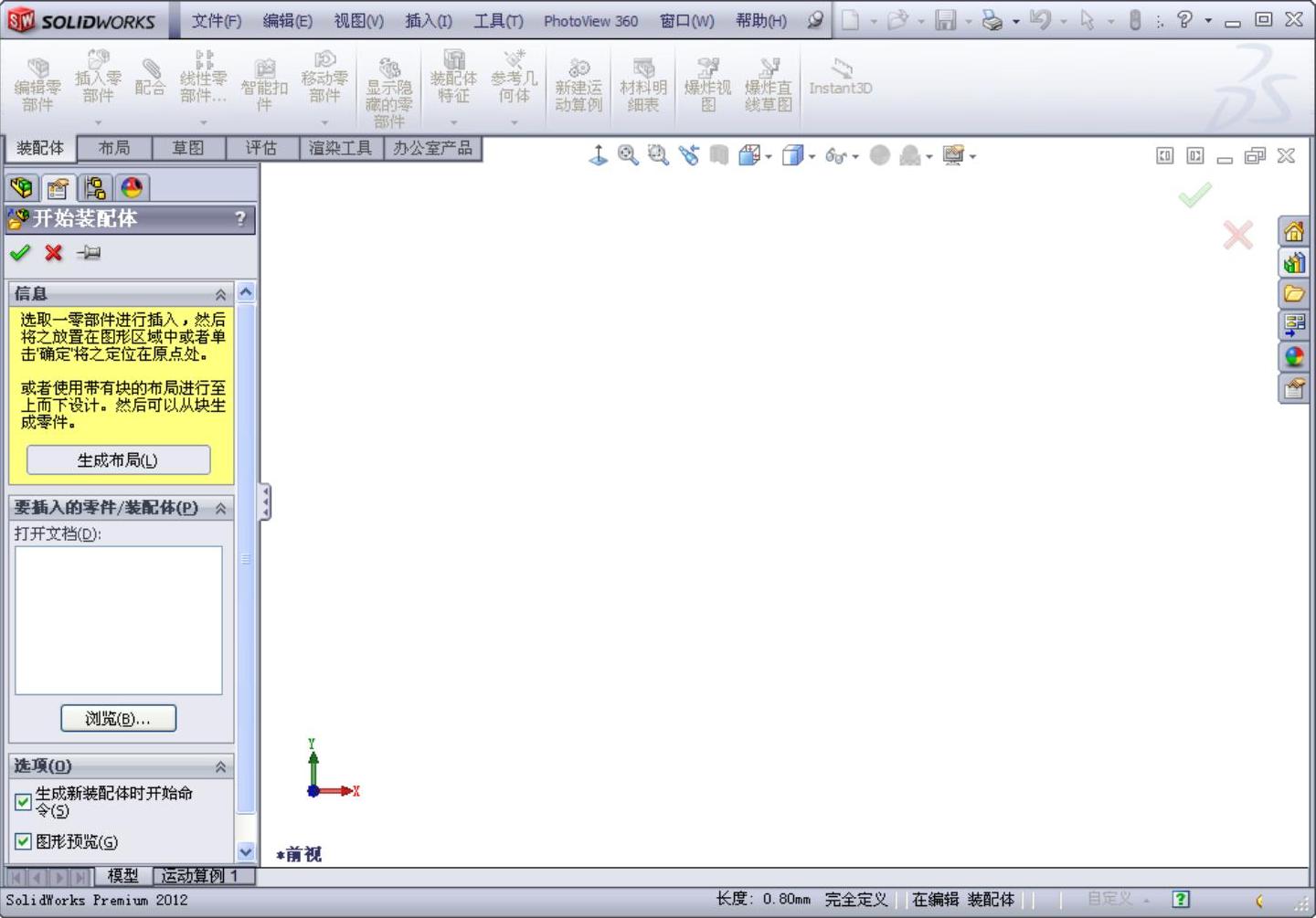

图11-2 装配体制作界面

（3）在“开始装配体”属性管理器中，单击“要插入的零件/装配体”选项组中的“浏览”按钮，弹出“打开”对话框。

（4）选择一个零件作为装配体的基准零件，单击“打开”按钮，在图形区合适位置单击以放置零件。然后调整视图为“等轴测”，即可得到导入零件后的界面，如图11-3所示。

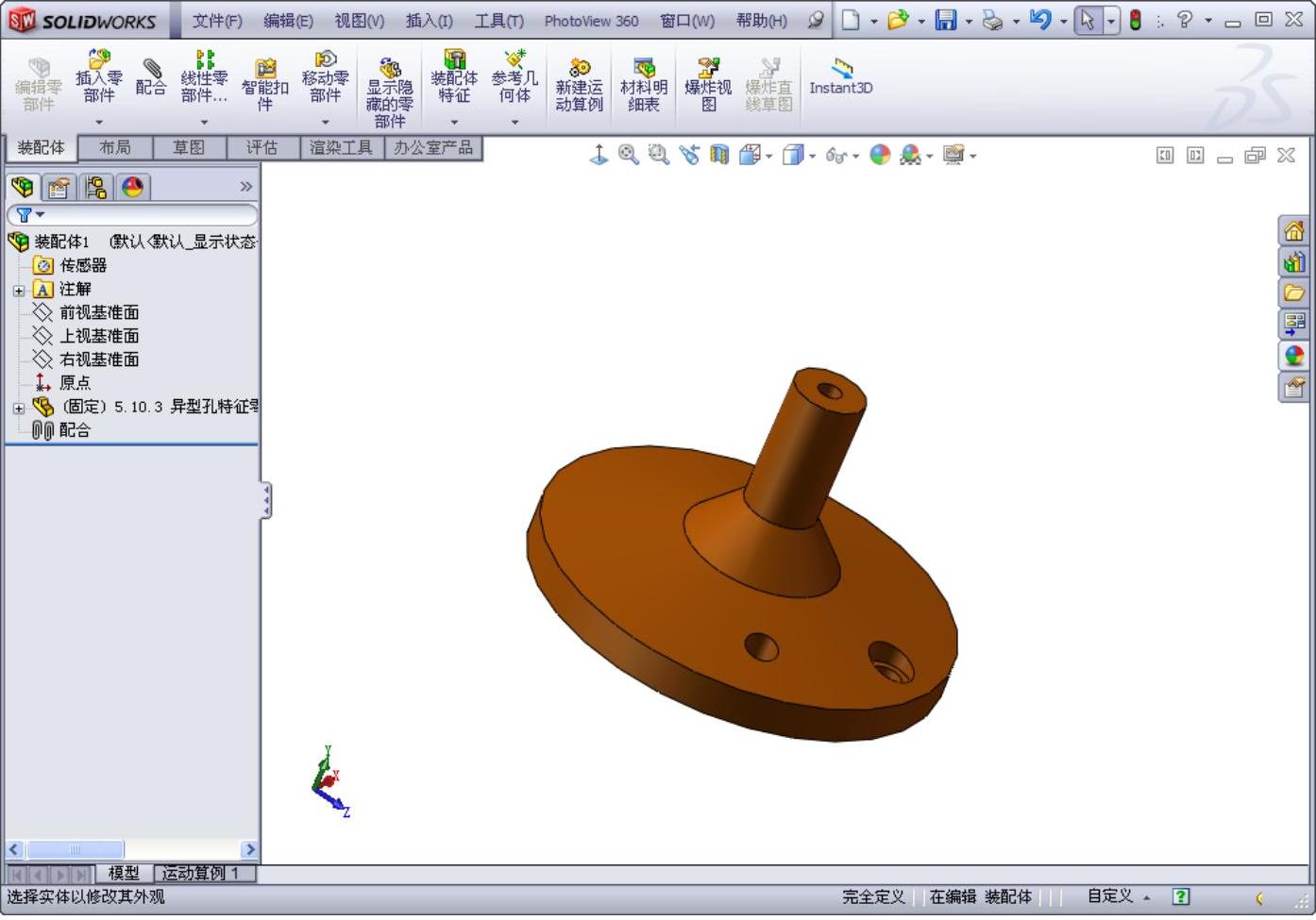

图11-3 导入零件后的界面

装配体制作界面与零件的制作界面基本相同，特征管理器中出现一个配合组，在装配体制作界面中出现如图11-4所示的“装配体”工具栏，对“装配体”工具栏的操作同前边介绍的工具栏操作相同。

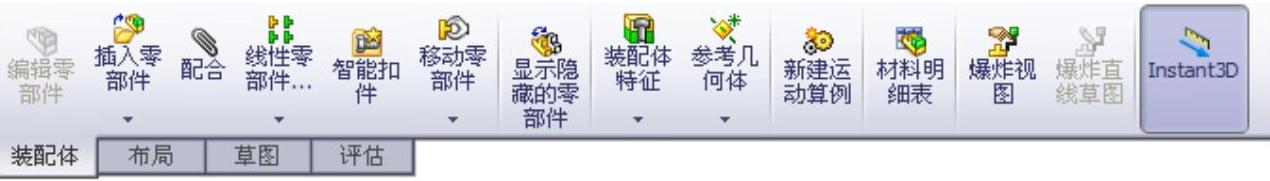

图11-4 “装配体”工具栏

（5）将一个零部件（单个零件或子装配体）放入装配体中时，这个零部件文件会与装配体文件链接。此时零部件出现在装配体中，零部件的数据还保存在原零部件文件中。

技巧荟萃

对零部件文件所进行的任何改变都会更新装配体。保存装配体时文件的扩展名为“*.sldasm”，其文件名前的图标也与零件图不同。
