11.6.2  动态间隙

动态间隙用于在零部件移动过程中，动态显示两个零部件间的距离。

下面介绍动态间隙的操作步骤。

（1）打开装配体如图11-33所示。

（2）单击“装配体”工具栏中的（移动零部件）按钮，系统弹出“移动零部件”属性管理器。

（3）勾选“动态间隙”复选框，在（所选零部件几何体）列表框中选择如图11-33所示的撞块1和撞块2，然后单击“恢复拖动”按钮。动态间隙设置如图11-37所示。

（4）拖动如图11-33所示的零件2移动，则两个撞块之间的距离会实时的改变，动态间隙图形如图11-38所示。

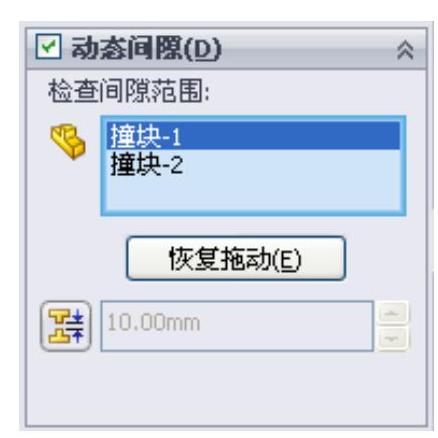

图11-37 动态间隙设置

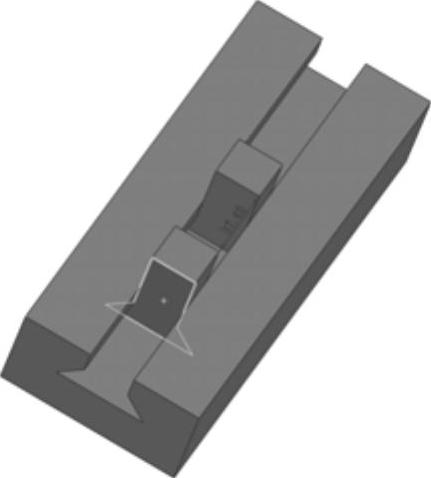

图11-38 动态间隙图形

技巧荟萃

设置动态间隙时，在（指定间隙停止）文本框中输入的值，用于确定两零件之间停止的距离。当两零件之间的距离为该值时，零件就会停止运动。
