11.6.3  体积干涉检查

在一个复杂的装配体文件中，直接判别零部件是否发生干涉是件比较困难的事情。SolidWorks提供了体积干涉检查工具，利用该工具可以比较容易地在零部件之间进行干涉检查，并且可以查看发生干涉的体积。

下面介绍体积干涉检查的操作步骤。

（1）打开装配体，调节两个撞块相互重合，体积干涉检查装配体文件如图11-39所示。

（2）选择菜单栏中的“工具”→“干涉检查”命令，系统弹出“干涉检查”属性管理器。

（3）勾选“视重合为干涉”复选框，单击“计算”按钮，如图11-40所示。

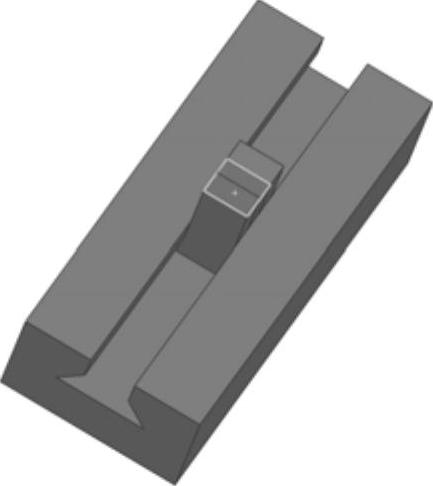

图11-39 体积干涉检查装配体文件

（4）干涉检查结果出现在“结果”选项组中，如图11-41所示。在“结果”选项组中，不但显示干涉的体积，而且还显示干涉的数量以及干涉的个数等信息。

图11-40 “体积检查”属性管理器

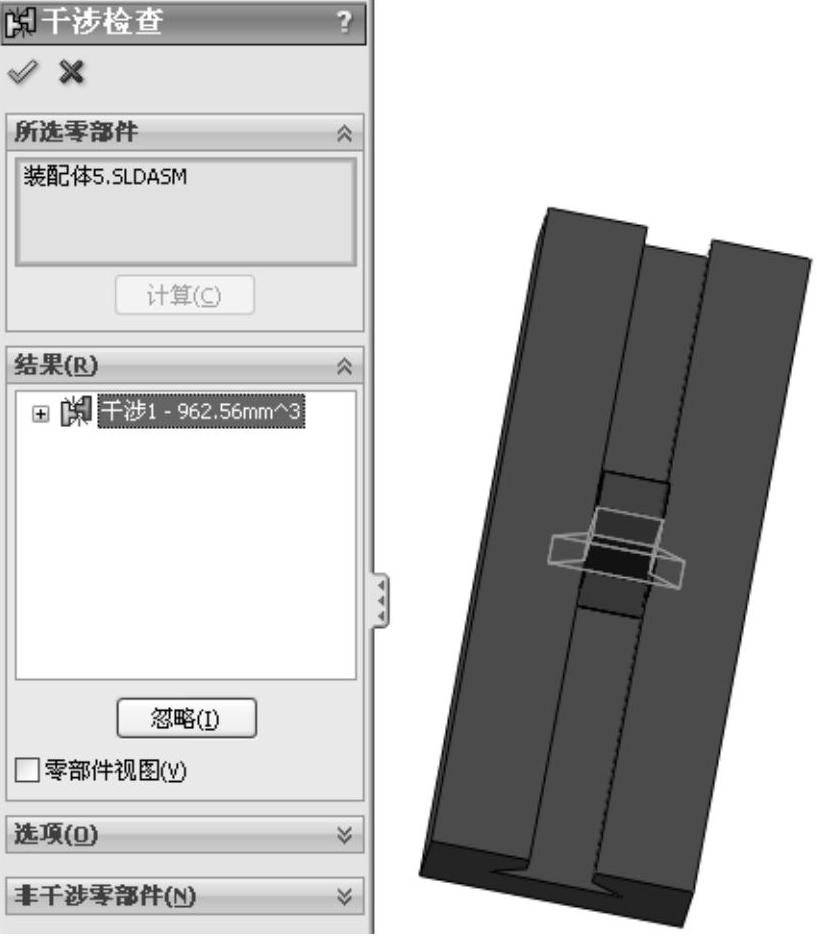

图11-41 干涉检查结果
