11.6.4 装配体统计

SolidWorks提供了对装配体进行统计报告的功能，即装配体统计。通过装配体统计，可以生成一个装配体文件的统计资料。

下面介绍装配体统计的操作步骤。

（1）打开文件实体，如图11-42所示，装配体的FeatureManager设计树如图11-43所示。

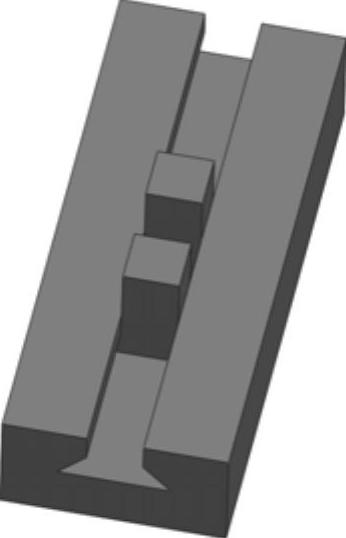

图11-42 打开的文件实体

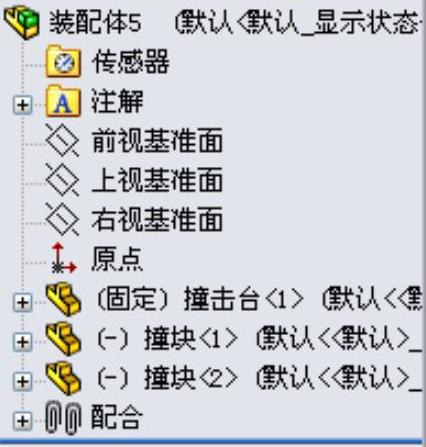

图11-43 FeatureManager设计树

（2）选择菜单栏中的“工具”→“AssemblyXpert”命令，系统弹出的“AssemblyXpert”对话框如图11-44所示。

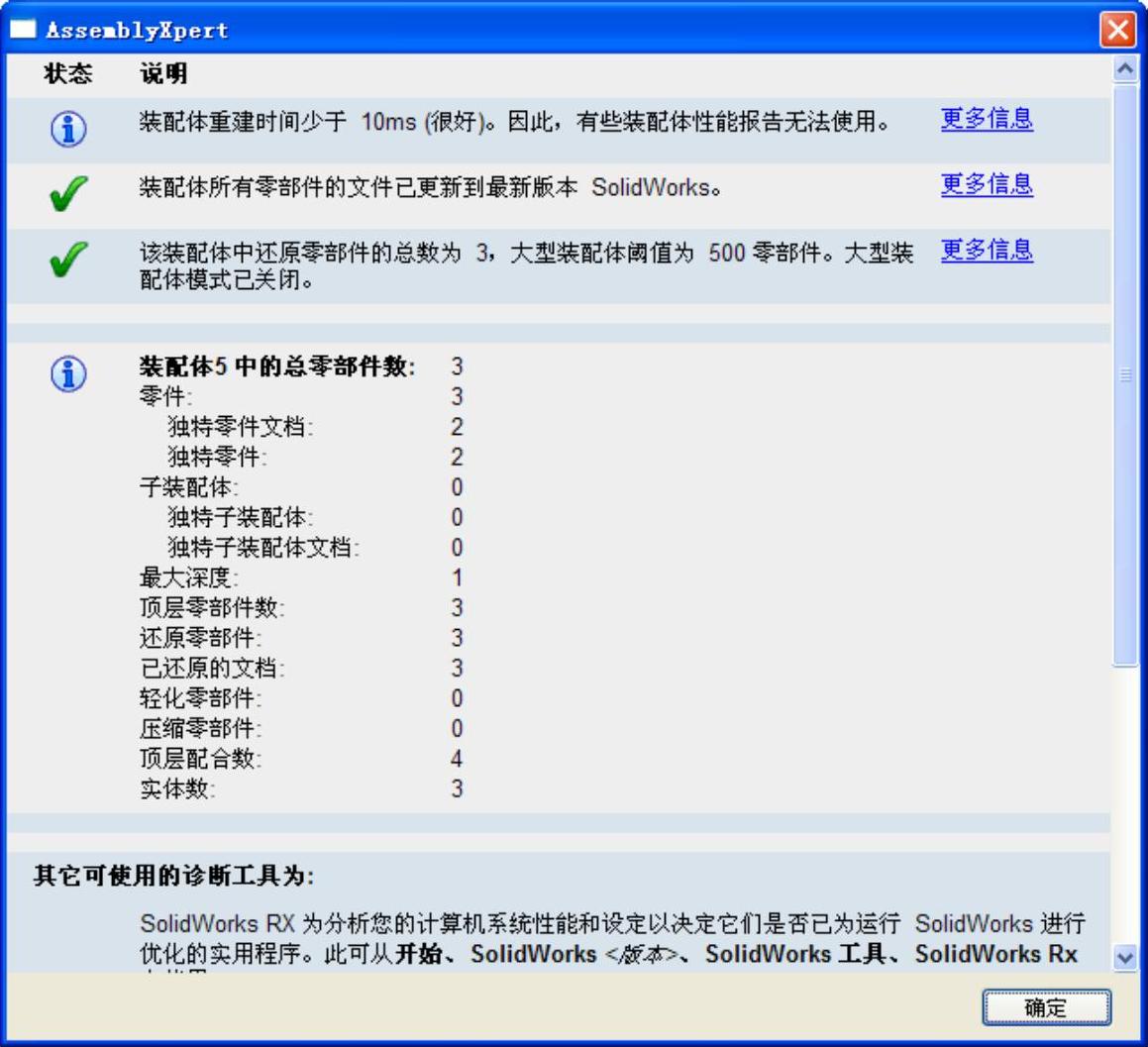

图11-44 “AssemblyXpert”对话框

（3）单击“AssemblyXpert”对话框中的“确定”按钮，关闭该对话框。

从“AssemblyXpert”对话框中，可以查看装配体文件的统计资料，对话框中各项的意义如下。

●零件：统计的零件数包括装配体中所有的零件，无论是否被压缩，但是被压缩的子装配体的零部件不包括在统计中。

●子装配体：统计装配体文件中包含的子装配体个数。

●还原零部件：统计装配体文件处于还原状态的零部件个数。

●压缩零部件：统计装配体文件处于压缩状态的零部件个数。

●顶层配合数：统计最高层装配体文件中所包含的配合关系个数。
