12.5.2  旋转剖视图

12.5.2 旋转剖视图

旋转剖视图中的剖切线是由两条具有一定角度的线段组成的。系统从垂直于剖切方向投影生成剖面视图，如图12-10所示。

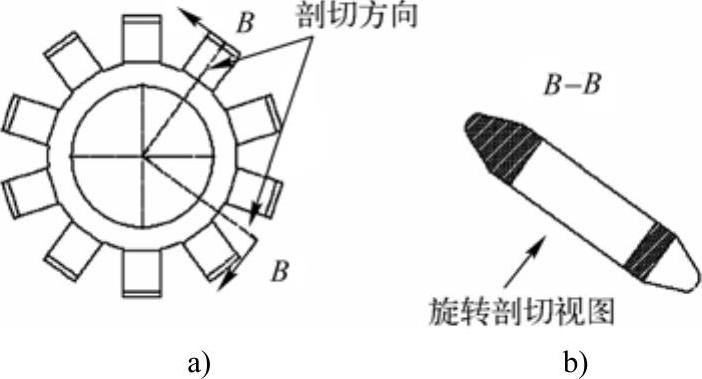

图12-10 旋转剖视图举例

下面介绍生成旋转剖切视图的操作步骤。

（1）打开的工程图如图12-10a所示。

（2）单击“草图”工具栏中的（中心线）按钮或（直线）按钮。绘制旋转视图的剖切线，剖切线至少应由两条具有一定角度的连续线段组成。

（3）按住〈Ctrl〉键选择剖切线段。

（4）单击“工程图”工具栏中的（旋转剖视图）按钮，或选择菜单栏中的“插入”→“工程图视图”→“旋转剖视图”命令。

（5）系统会在沿第一条剖切线段的方向出现一个方框，表示剖切视图的大小，拖动这个方框到适当的位置，则旋转剖切视图被放置在工程图中。

（6）在“剖面视图”属性管理器中设置相关选项，如图12-11a所示。

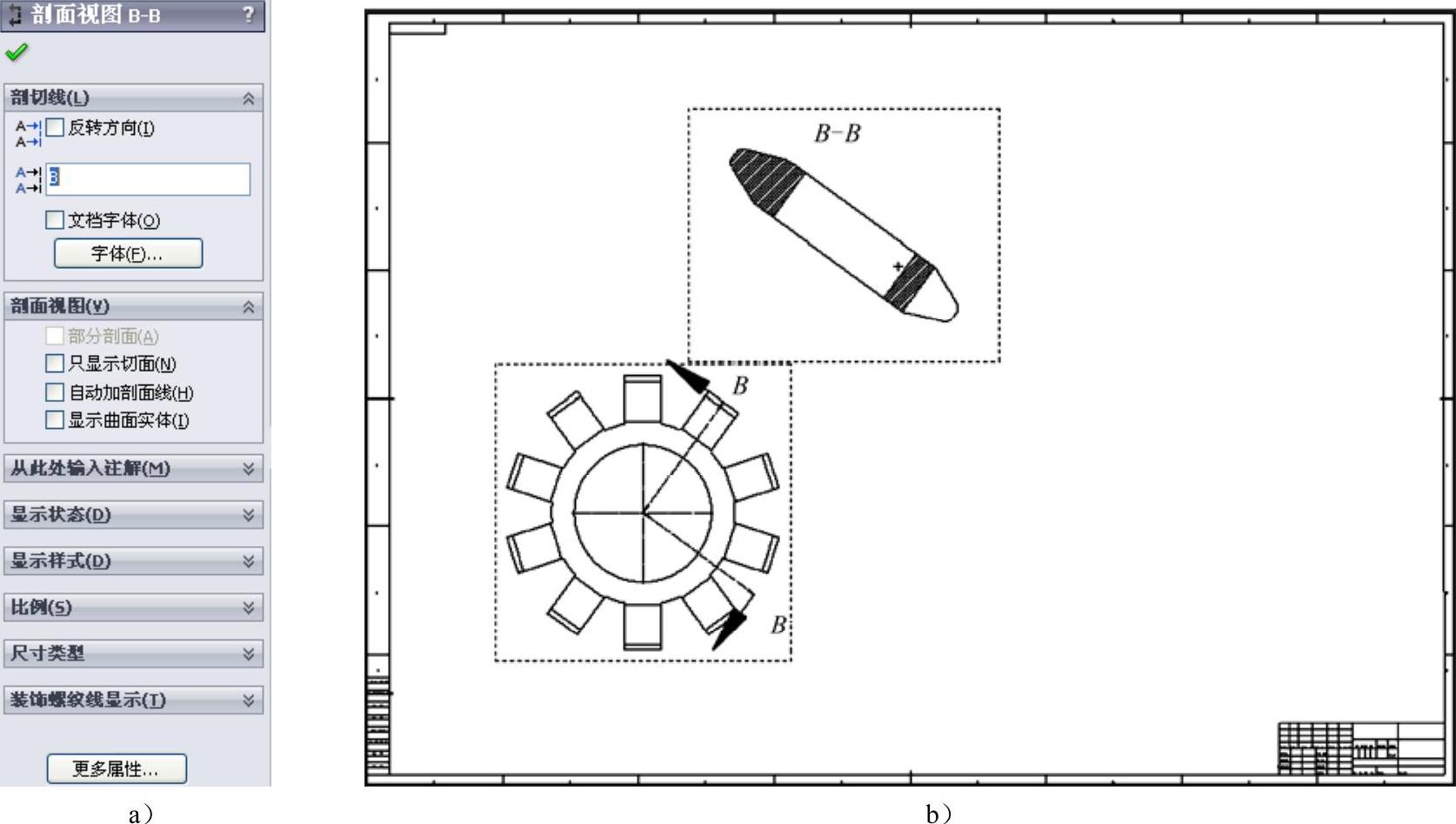

图12-11 绘制旋转剖视图

1）如果勾选“反转方向”复选框，则会反转切除的方向。

2）如果勾选“随模型缩放比例”复选框，则剖面视图上的剖面线将会随着模型尺寸比例的改变而改变。

3）在（名称）文本框中指定与剖面线或剖面视图相关的字母。

4）如果剖面线没有完全穿过视图，勾选“局部剖视图”复选框将会生成局部剖面视图。

5）如果勾选“只显示切面”复选框，将只有被剖面线切除的曲面才会出现在剖面视图上。

6）点选“使用自定义比例”单选钮后，用户可以自己定义剖面视图在工程图样中的显示比例。

（7）单击（确定）按钮，完成旋转剖面视图的插入，如图12-11b所示。
