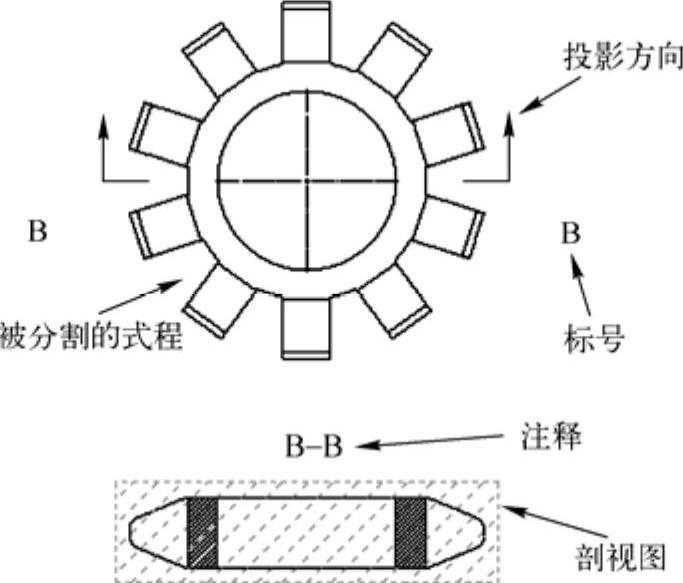

剖面视图是指用一条剖切线分割工程图中的一个视图，然后从垂直于剖面方向投影得到的视图，如图12-8所示。

图12-8 剖面视图举例

下面介绍绘制剖面视图的操作步骤。

打开的工程图如图12-6b所示。

（1）单击“工程图”工具栏中的（剖面视图）按钮，或选择菜单栏中的“插入”→“工程图视图”→“剖面视图”命令。

（2）系统弹出“剖面视图”属性管理器，同时“草图”工具栏中的（直线）按钮也被激活。

（3）在工程图上绘制剖切线。绘制完剖切线之后，系统会在垂直于剖切线的方向出现一个方框，表示剖切视图的大小。拖动这个方框到适当的位置，则剖切视图被放置在工程图中。

（4）在“剖面视图”属性管理器中设置相关选项，如图12-9a所示。

1）如果勾选“反转方向”复选框，则会反转切除的方向。

2）在（名称）文本框中指定与剖面线或剖面视图相关的字母。

3）如果剖面线没有完全穿过视图，勾选“部分剖面”复选框将会生成局部剖面视图。

4）如果勾选“只显示切面”复选框，则只有被剖面线切除的曲面才会出现在剖面视图上。

5）如果点选“使用图纸比例”单选钮，则剖面视图上的剖面线将会随着图纸比例的改变而改变。

6）如果点选“使用自定义比例”单选钮，则定义剖面视图在工程图纸中的显示比例。

（5）单击（确定）按钮，完成剖面视图的插入，如图12-9b所示。

新剖面是由原实体模型计算得来的，如果模型更改，此视图将随之更新。

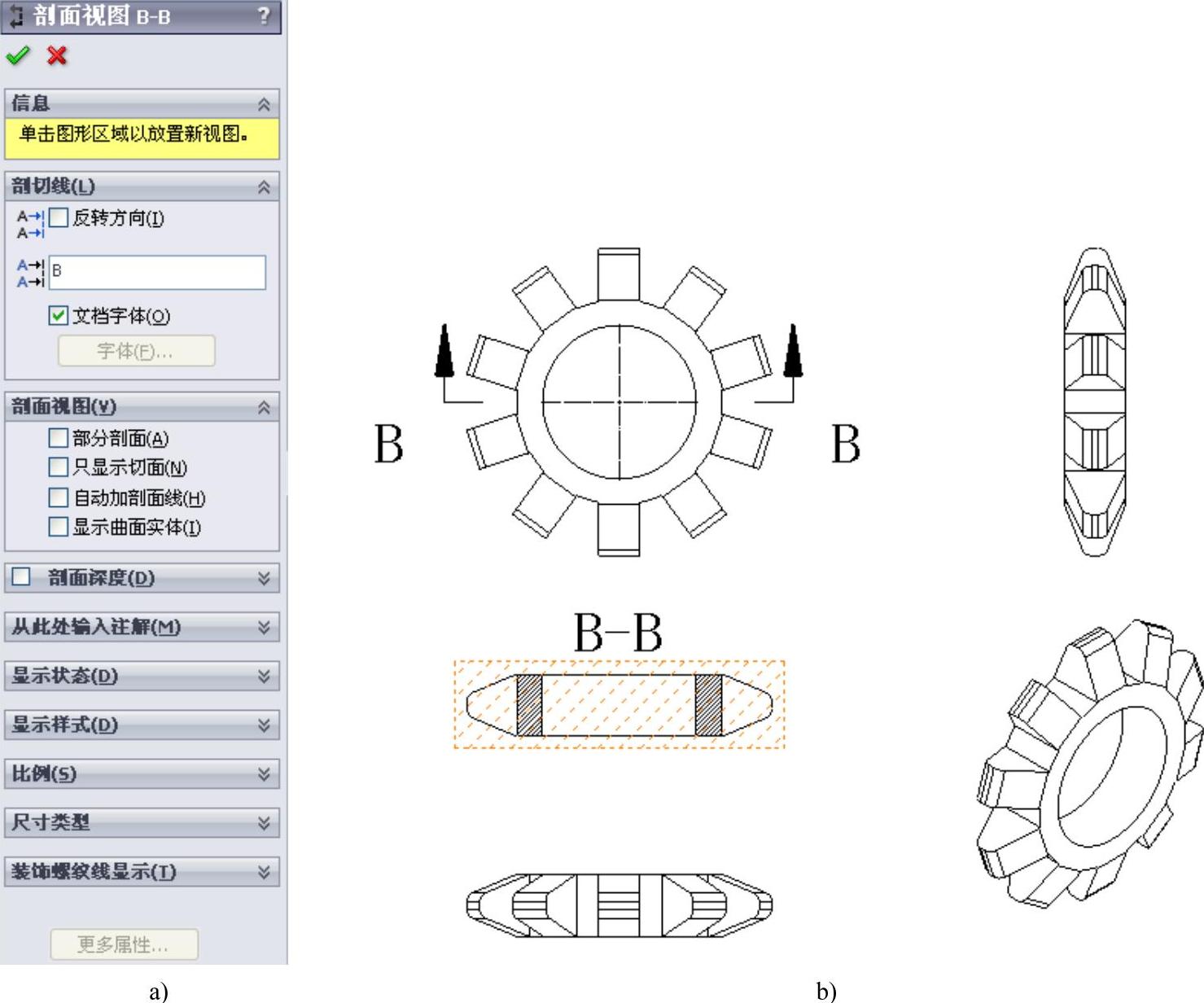

图12-9 绘制剖面视图
