12.5.3  投影视图

投影视图是通过从正交方向对现有视图投影生成的视图，如图12-12所示。

下面介绍生成投影视图的操作步骤。

（1）在工程图中选择一个要投影的工程视图（打开的工程图如图12-12所示）。

（2）单击“工程图”工具栏中的（投影视图）按钮，或选择菜单栏中的“插入”→“工程图视图”→“投影视图”命令。

（3）系统将根据光标指针在所选视图的位置决定投影方向。可以从所选视图的上、下、左、右4个方向生成投影视图。

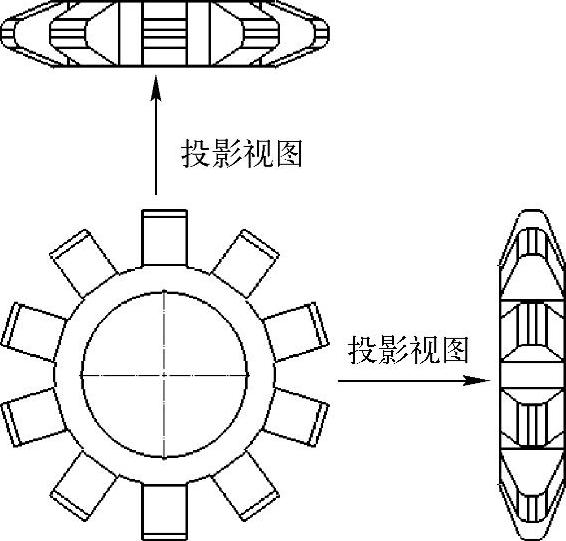

图12-12 投影视图

（4）系统会在投影方向出现一个方框，表示投影视图的大小，拖动这个方框到适当的位置，则投影视图被放置在工程图中。

（5）单击（确定）按钮，生成投影视图。
