12.7.2  更改零部件的线型

12.7.2 更改零部件的线型

在装配体中为了区别不同的零件，可以改变每一个零件边线的线型。

下面介绍改变零件边线线型的操作步骤。

（1）在工程视图中右击要改变线型的视图。

（2）在弹出的快捷菜单中选择“零部件线型”命令，系统弹出“零部件线型”对话框，如图12-33所示。

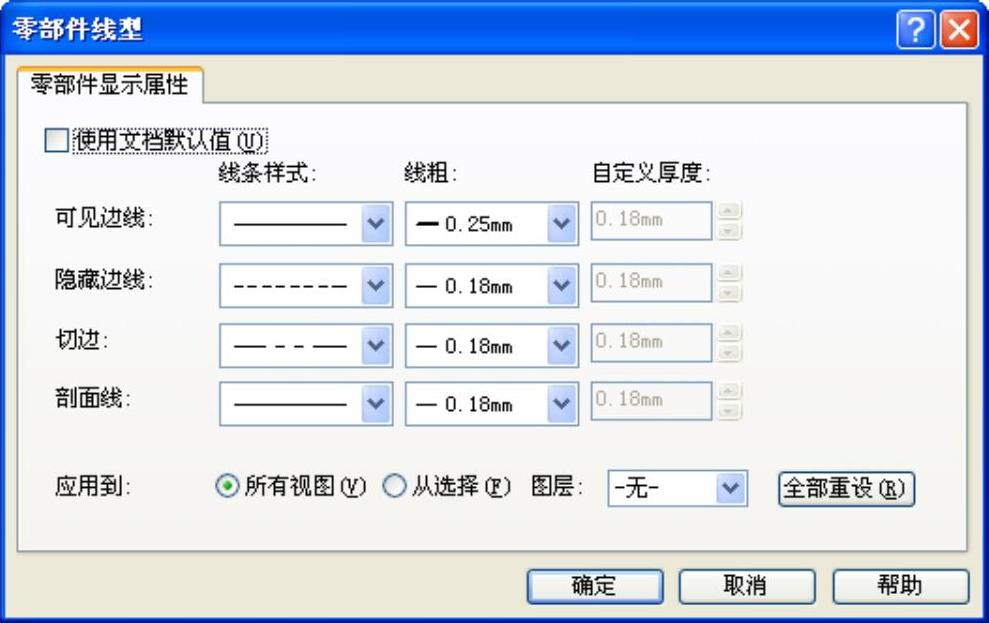

图12-33 “零部件线型”对话框

（3）消除对“使用文档默认值”复选框的勾选。

（4）在“边线类型”列表框中选择一个边线样式。

（5）在对应的“线条样式”和“线粗”下拉列表框中选择线条样式和线条粗细。

（6）重复步骤（4）～（5），直到为所有边线类型设定线型。

（7）如果点选“工程视图”选项组中的“从选择”单选钮，则会将此边线类型设定应用到该零件视图和它的从属视图中。

（8）如果点选“所有视图”单选钮，则将此边线类型设定应用到该零件的所有视图。

（9）如果零件在图层中，可以从“图层”下拉列表框中改变零件边线的图层。

（10）单击“确定”按钮，关闭对话框，应用边线类型设定。
