12.8.1  插入模型尺寸

12.8.1 插入模型尺寸

默认情况下，插入的尺寸显示为黑色，包括零件或装配体文件中显示为蓝色的尺寸（如拉伸深度），参考尺寸显示为灰色，并带有括号。

（1）执行命令。选择菜单栏中的“插入”→“模型项目”命令，或者单击“注解”工具栏中的（模型项目）按钮，执行模型项目命令。

（2）设置属性管理器。系统弹出如图12-37所示的“模型项目”属性管理器，“尺寸”选项组中的“为工程按钮注”一项自动被选中。如果只将尺寸插入到指定的视图中，取消勾选“将项目输入到所有视图”复选框，然后在工程图选择需要插入尺寸的视图，此时“来源/目标”设置框如图12-38所示，自动显示“目标视图”一栏。

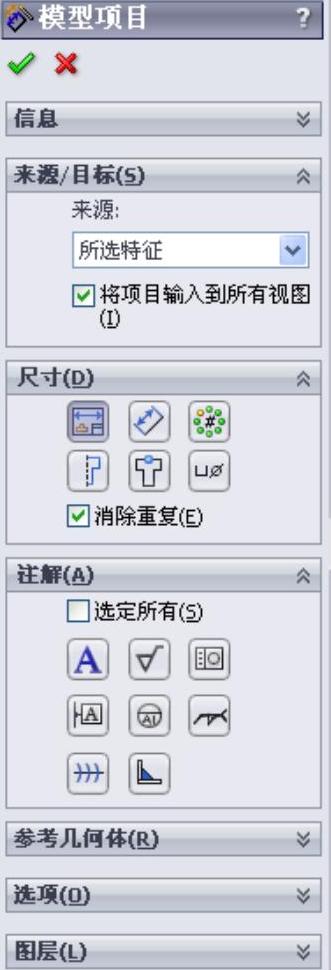

图12-37 “模型项目”属性管理器

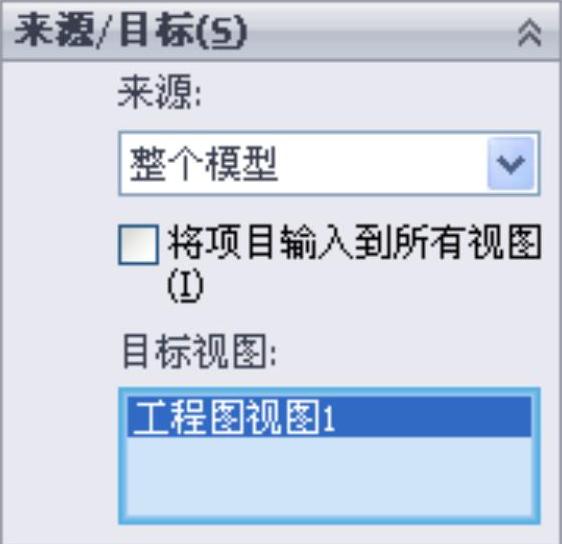

图12-38 “来源/目标”设置框

（3）确认插入的模型尺寸。单击“模型项目”属性管理器中的（确定）按钮，完成模型尺寸的标注。

注意

插入模型项目时，系统会自动将模型尺寸或者其他注解插入到工程图中。当模型特征很多时，插入的模型尺寸会显得很乱，所以在建立模型时需要注意以下几点。

（1）因为只有在模型中定义的尺寸，才能插入到工程图中，所以，在将来建模型特征时，要养成良好的习惯，并且是草图处于完全定义状态。

（2）在绘制模型特征草图时，仔细地设置草图尺寸的位置，这样可以减少尺寸插入到工程图后调整尺寸的时间。

如图12-39所示为插入模型尺寸并调整尺寸位置后的工程图。

图12-39 插入模型尺寸后的工程视图
