12.8.2  注释

为了更好地说明工程图，有时要用到注释。注释可以包括简单的文字、符号或超文本链接。

下面介绍添加注释的操作步骤。

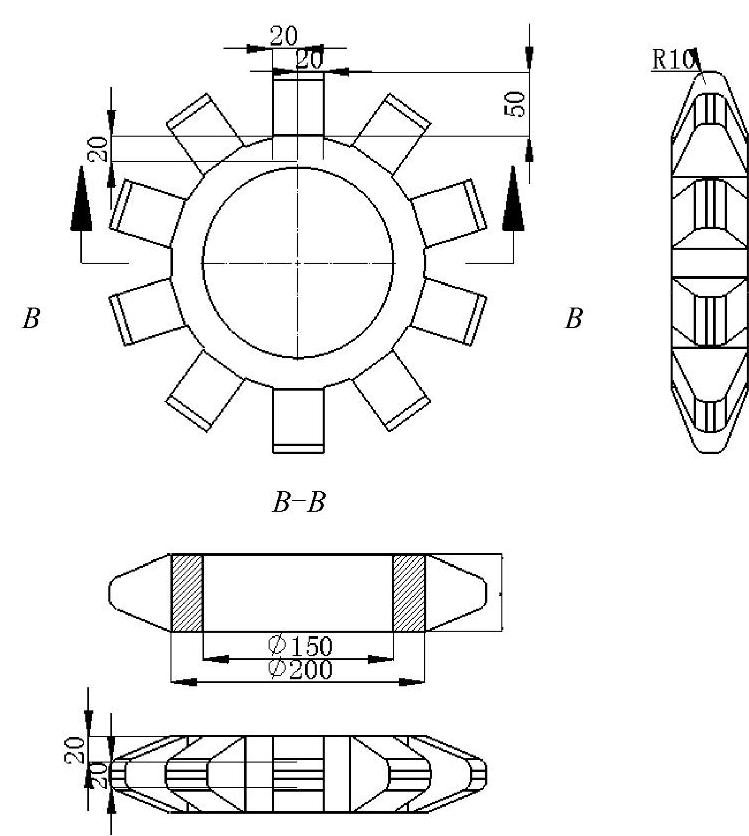

打开的工程图如图12-40所示。

图12-40 打开的工程图

（1）单击“注解”工具栏中的（注释）按钮，或选择菜单栏中的“插入”→“注解”→“注释”命令，系统弹出“注释”属性管理器。

（2）在“引线”选项组中选择引导注释的引线和箭头类型。

（3）在“文字格式”选项组中设置注释文字的格式。

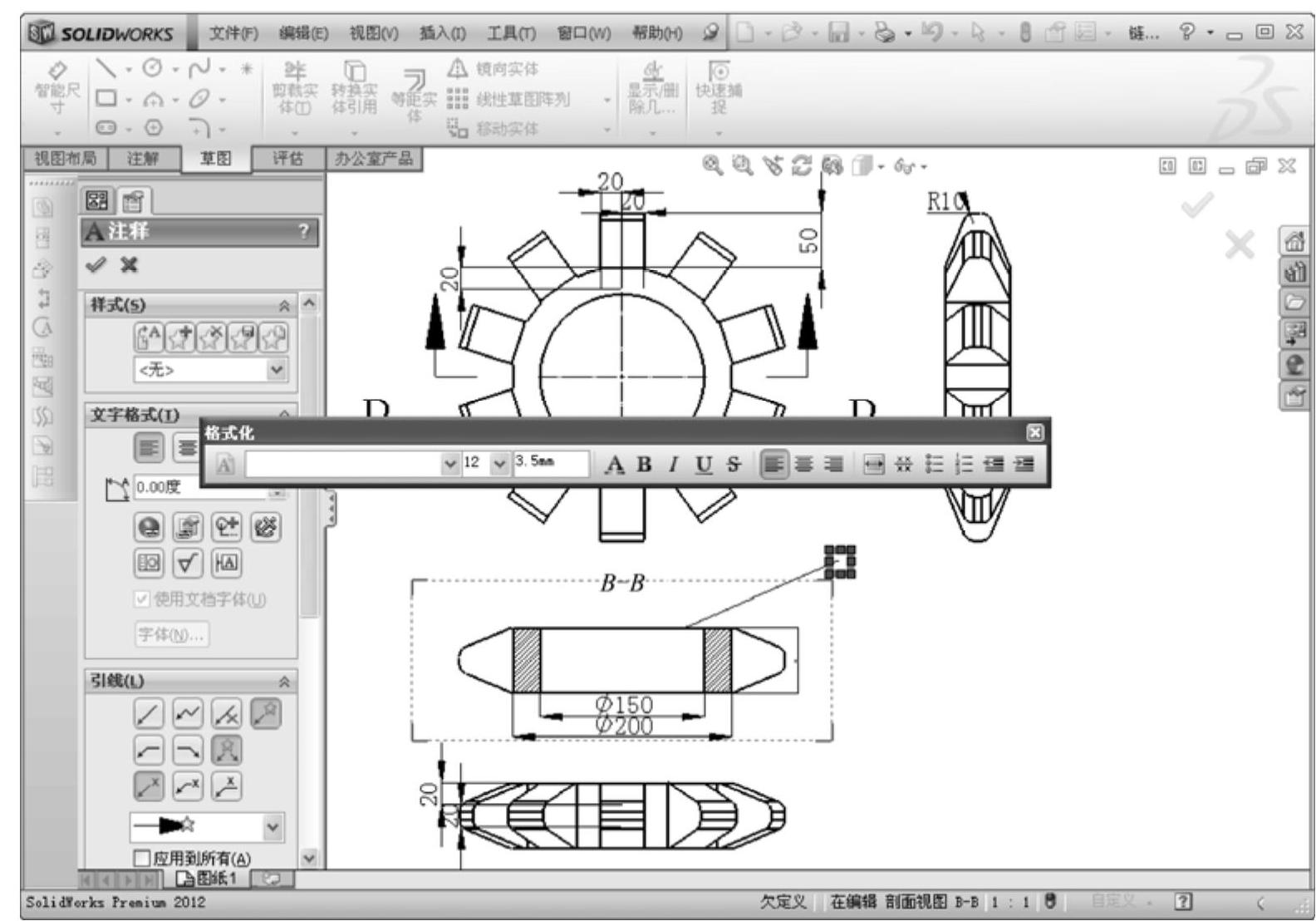

（4）拖动光标指针到要注释的位置，在图形区添加注释文字，如图12-41所示。

（5）单击（确定）按钮，完成注释。

图12-41 添加注释文字
