12.8.3  标注表面粗糙度

表面粗糙度符号用来表示加工表面上的微观几何形状特性，它对于机械零件表面的耐磨性、疲劳强度、配合性能、密封性、流体阻力以及外观质量等都有很大的影响。

下面介绍插入表面粗糙度的操作步骤。

打开的工程图如图12-40所示。

（1）单击“注解”工具栏中的（表面粗糙度）按钮，或选择菜单栏中的“插入”→“注解”→“表面粗糙度符号”命令。

（2）在弹出的“表面粗糙度”属性管理器中设置表面粗糙度的属性，如图12-42所示。

（3）在图形区中单击，以放置表面粗糙符号。

（4）可以不关闭对话框，设置多个表面粗糙度符号到图形上。

（5）单击（确定）按钮，完成表面粗糙度的标注。

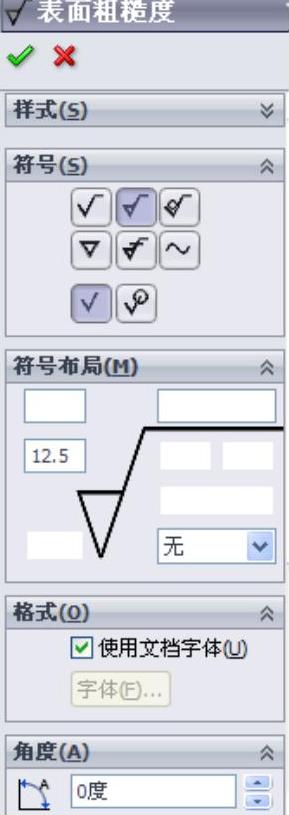

图12-42 “表面粗糙度” 属性管理器
