12.8.5  标注基准特征符号

基准特征符号用来表示模型平面或参考基准面。 下面介绍插入基准特征符号的操作步骤。 打开的工程图如图12-45所示。

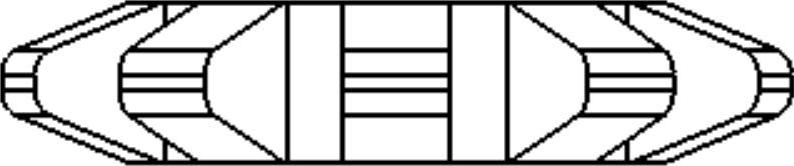

图12-45 打开的工程图

（1）单击“注解”工具栏中的（基准特征符号）按钮，或选择菜单栏中的“插入”→“注解”→“基准特征符号”命令。

（2）在弹出的“基准特征”属性管理器中设置属性，如图12-46所示。

（3）在图形区中单击，以放置符号。

（4）可以不关闭对话框，设置多个基准特征符号到图形上。

（5）单击（确定）按钮，完成基准特征符号的标注。
