三、D触发器

图8-3所示为D触发器的逻辑电路和逻辑符号。这种触发器的工作状态由控制端“[D]”的电平来决定，在CP的上升沿处触发翻转。

D触发器的工作原理如下：

（1）CP=0时 由于CP=0，门D3、D4被封锁，D3、D4门都输出高电平，使D1、D2组成的基本R-S触发器保持原状态。同时，门D3、D4的高电平还送到门D5、D6，使其处于开启状态，此时门D5输出为，门D6输出为D。

（2）CP上升沿到来时

1）当D=0时，Q5=1、Q6=0，则Q3=0、Q4=1，触发器置“0”。由于Q3=0，保证了Q5=1，即使D状态发生变化，门D5仍输出高电平，即维持了触发器置0状态。

2）当D=1时，Q5=0，D3、D6门被封锁，Q3=1、Q6=1，此时Q4=0，触发器置“1”。由于Q4=0，保证了Q6=1，代替了D=1，即使D状态发生变化，门D6仍输出高电平，即维持了触发器置1状态。

由此可见，D触发器是在CP上升沿到来时，才接收D端信号。在此之后，即使D端信号改变，触发器状态也不受影响。

D触发器的状态变化见表8-3。

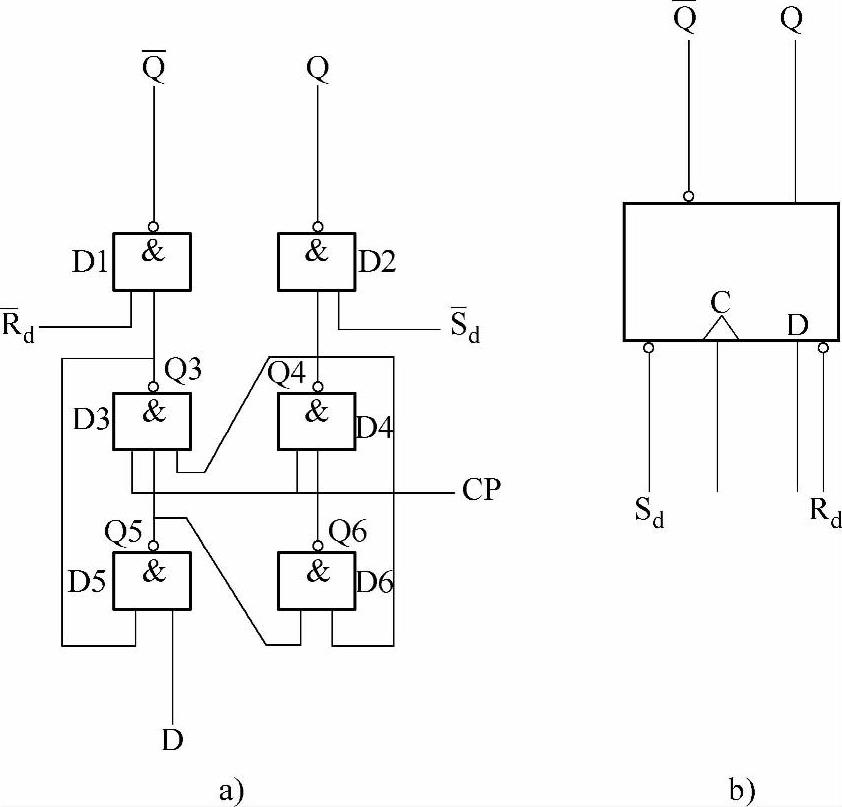

图8-3 D触发器

a）逻辑电路 b）逻辑符号

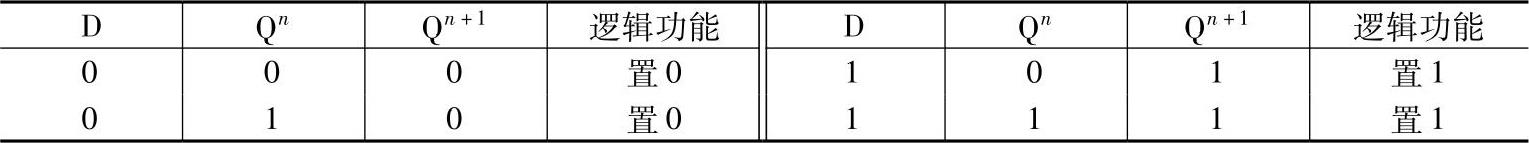

表8-3 D触发器状态表
