洗涤脱水系统？

1.洗涤脱水系统？

该系统主要由外桶、内桶、波轮等组成。

（1）外桶

外桶又称盛水桶，主要用来盛放洗涤液，它是通过4根吊杆悬挂在箱体上，桶底装有电动机、减速离合器、排水阀、牵引器等，实物如图2-16所示。

（2）内桶

内桶又称洗涤桶或离心桶，有时也称脱水桶，它主要用来放衣物，并配合波轮完成洗涤或漂洗功能。内桶的内壁上有凸筋和许多小孔，分别用来摩擦衣物和出水。它的上端还装有平衡环，使衣物在脱水时不会使重心偏离中心轴。内桶实物如图2-17所示，图2-18为滚筒式洗衣机的内桶实物。

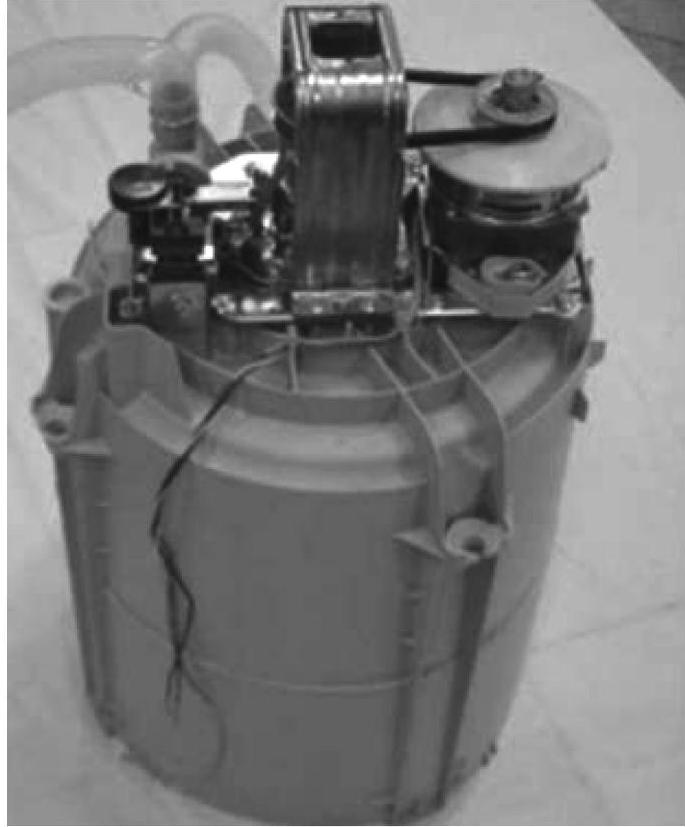

图2-16 外桶实物

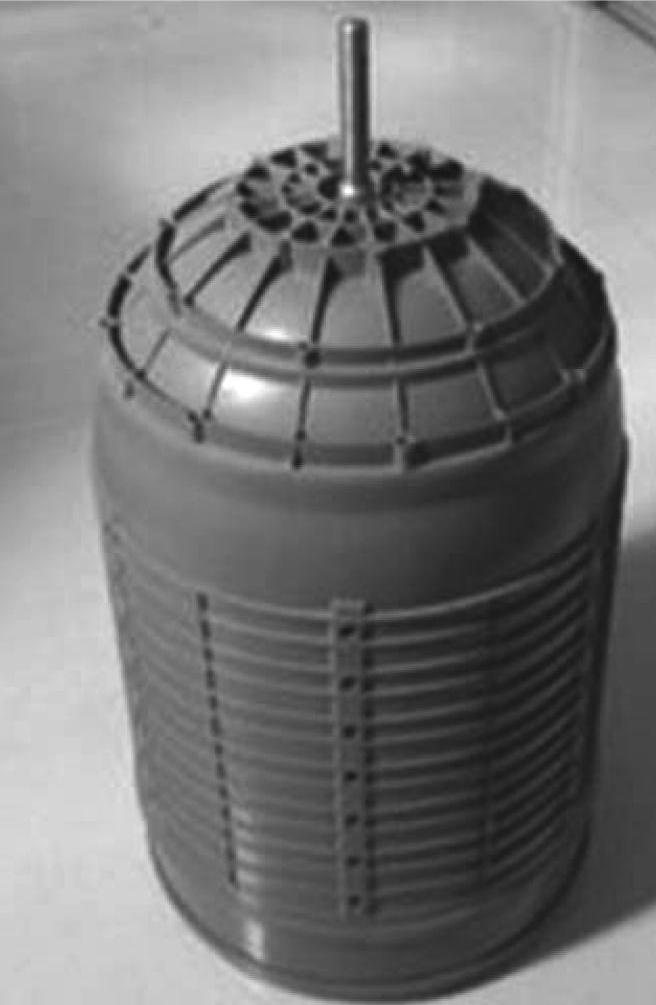

图2-17 内桶实物

（3）波轮

波轮是对洗涤物施加机械作用力的主要部件，实物如图2-19所示。

图2-18 滚筒式洗衣机的内桶实物

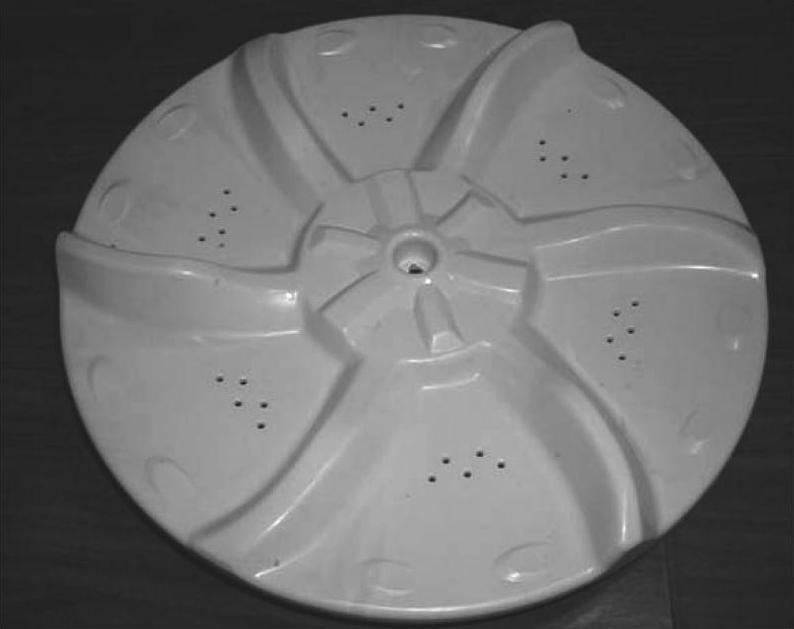

图2-19 波轮实物
