2.进/排水系统

2.进/排水系统

进/排水系统主要由进水电磁阀、排水电动机、排水电磁阀、水位压力开关等组成。

（1）水位压力开关

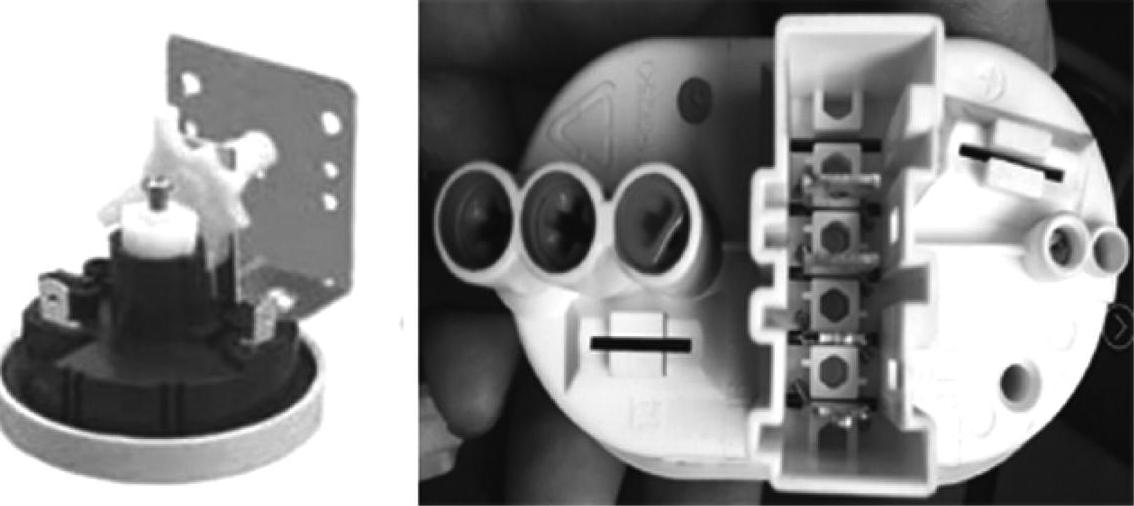

它的作用是对桶内水位进行检测控制，它装在控制盘座内，用导气管和外桶的气室相通，实物如图2-2O所示。

图2-2O 水位压力开关实物

（2）进水电磁阀

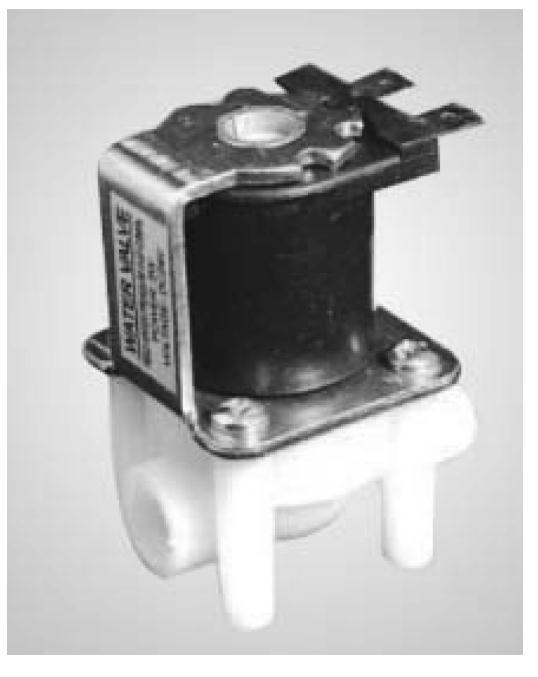

进水电磁阀又称为水用电磁阀，是一个电磁控制开关，主要由阀门、铁心和线圈组成，实物如图2-21所示。

（3）排水电动机

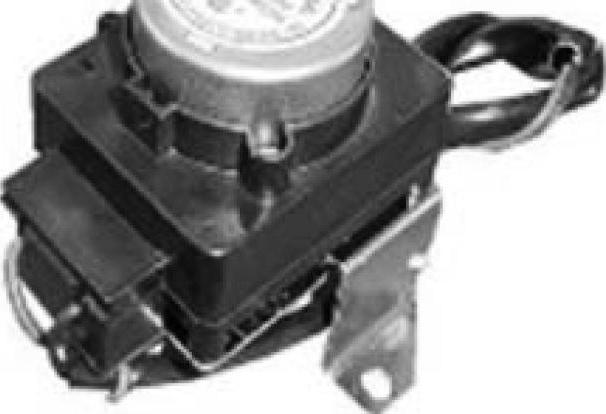

排水电动机是一个小型同步电动机，由电脑板上的排水晶闸管控制。它与排水阀的拉杆相连，套在离合器的制动臂上。排水电动机实物如图2-22所示。

图2-21 进水电磁阀实物

图2-22 排水电动机实物

※知识链接※ 很多上排水的全自动滚筒洗衣机没有排水电动机和排水阀，只有排水泵（见图2-23）。

（4）排水阀

排水阀是洗衣机内排水系统的重要组件，它由电磁阀带动工作的，分为交流和直流两种，实物如图2-24所示。
