3.驱动系统

3.驱动系统

全自动洗衣机的驱动系统由电动机、减速离合器等部件组成。洗涤或漂洗时通过传动轮与减速离合器减速，此时波轮转速较慢；而脱水时只通过传动轮减速，此时脱水桶转速较快。

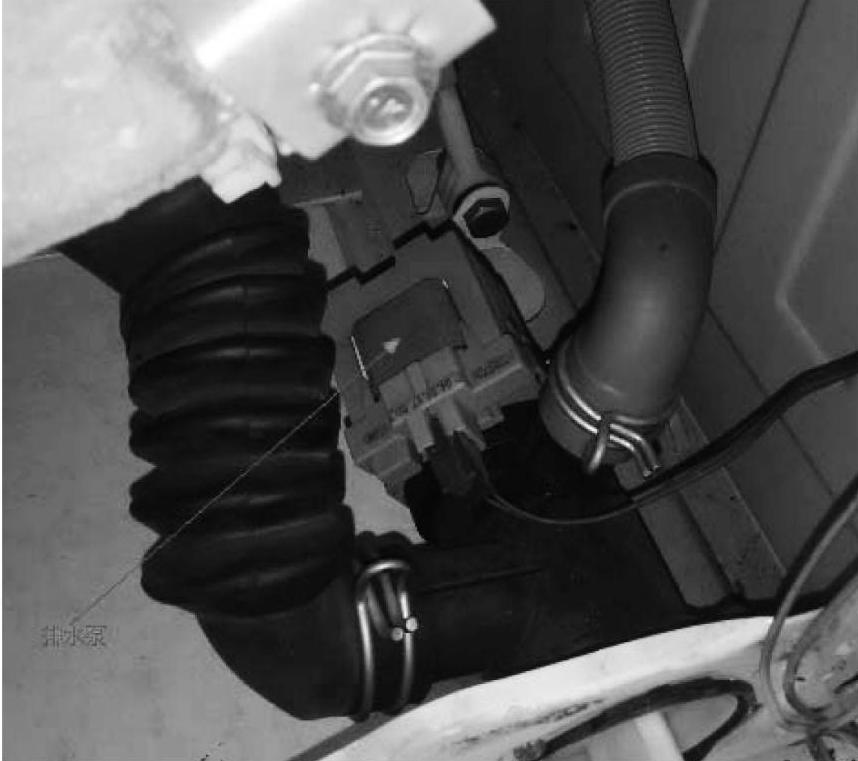

图2-23 排水泵

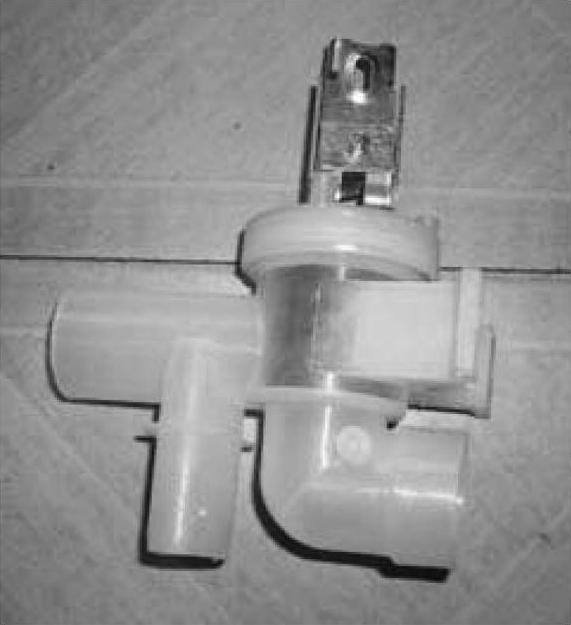

图2-24 排水阀实物

（1）减速离合器

减速离合器又称离合器或减速器，它的作用是控制洗衣机洗涤时波轮低速旋转，脱水时脱水桶高速旋转及制动。减速离合器实物如图2-25所示。

（2）电动机

电动机由定子、转子、风扇、端盖等组成，它具有过载能力强、运行性能和起动性能好的优点。电动机实物如图2-26所示。

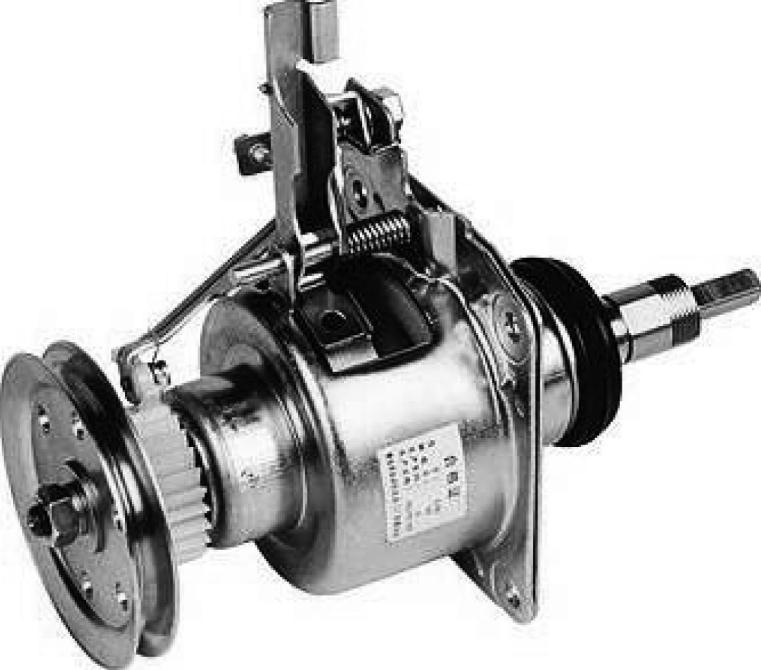

图2-25 减速离合器实物

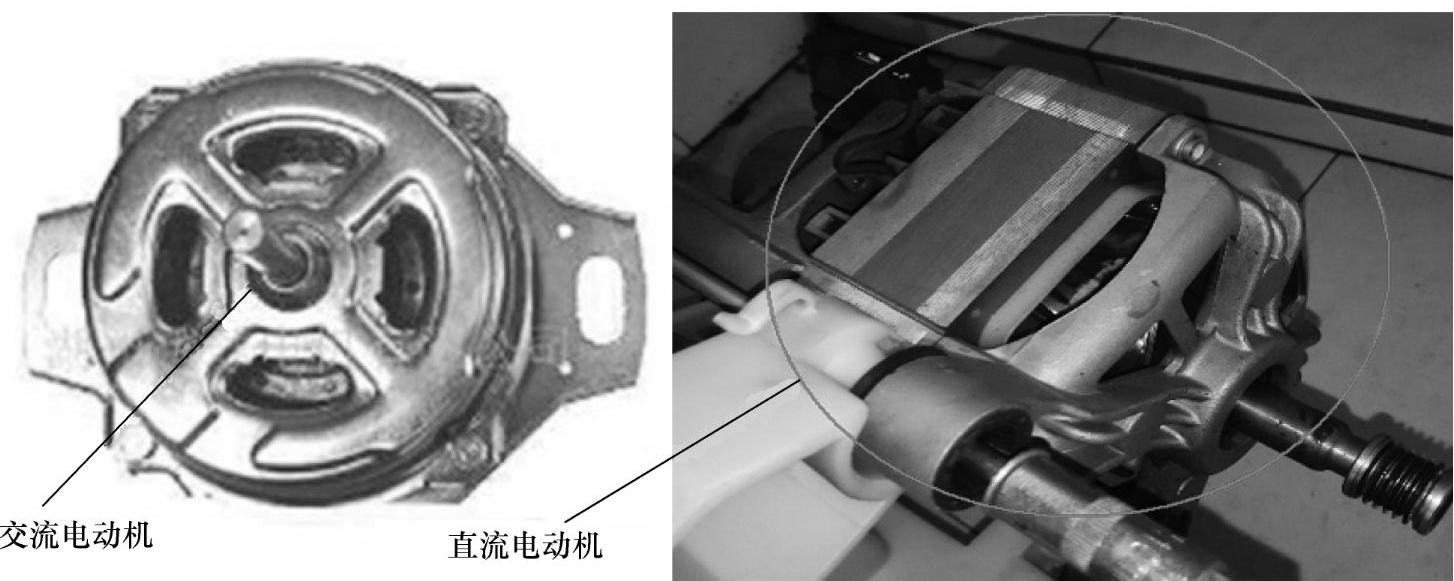

图2-26 电动机实物

※知识链接※ 很多全自动滚筒式洗衣机采用洗脱一体的串励或变频电动机，这类电动机可直接调速，不需要减速装置和离合装置。
