4.电气控制系统

全自动洗衣机电气控制系统由安全开关、程序控制器、电动机、进水电磁阀、水位开关等组成。

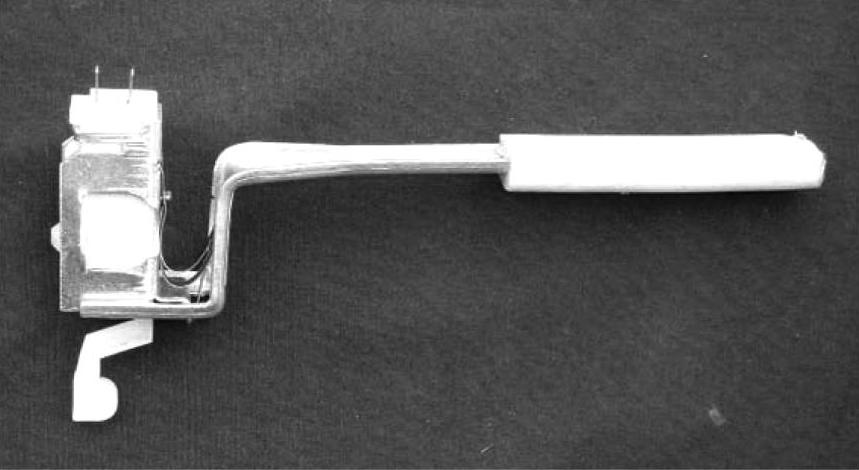

图2-27 安全开关实物

（1）安全开关

安全开关在洗衣机运行过程中起保护作用，具体功能有两个：一是脱水工作过程中误开盖时，它将会切断电源，中断程序继续进行；二是脱水过程中若桶内衣物放置不平或不均匀引起大幅度振动时，它也会自动中断脱水。安全开关实物如图2-27所示。

（2）程序控制器

程序控制器又称电脑板或P板，它的作用是对洗衣机洗涤程序进行监测、判断、控制和显示。它的各个插座分别连接安全开关、水位开关、进水电磁阀、电动机等。程序控制器实物如图2-28所示。

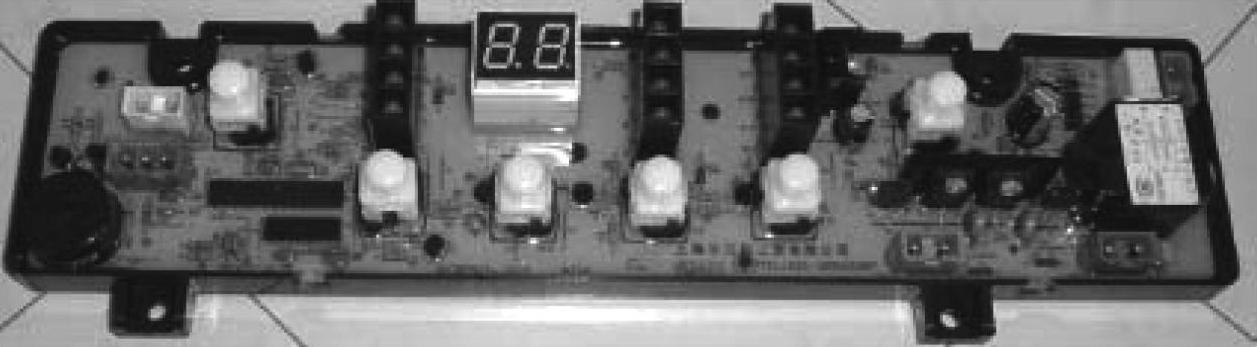

图2-28 程序控制器实物
