6.3.1  导管端头滚波纹

导管端头滚波纹的标准按照HB4-110。导管端头滚波纹机如图6-10所示。该导管端头滚波纹机比较简单、古老，适用于导管直径在14mm以上的导管端头滚波纹。因为导管在加工过程中一直转动，而且滚盘和滚轴的转动轴不稳定，造成表面质量不太好，事后需要人工修光导管端头表面。另外有一种采用外夹模（包括波纹型面）约束导管端头，用内部滚轴绕外夹模中心轴线行星运动将导管壁材料压进外夹模的波纹型面而形成导管端头波纹。此种方法由于导管不转动，内部滚轴运动稳定，所以表面质量好，而且尺寸精度高。

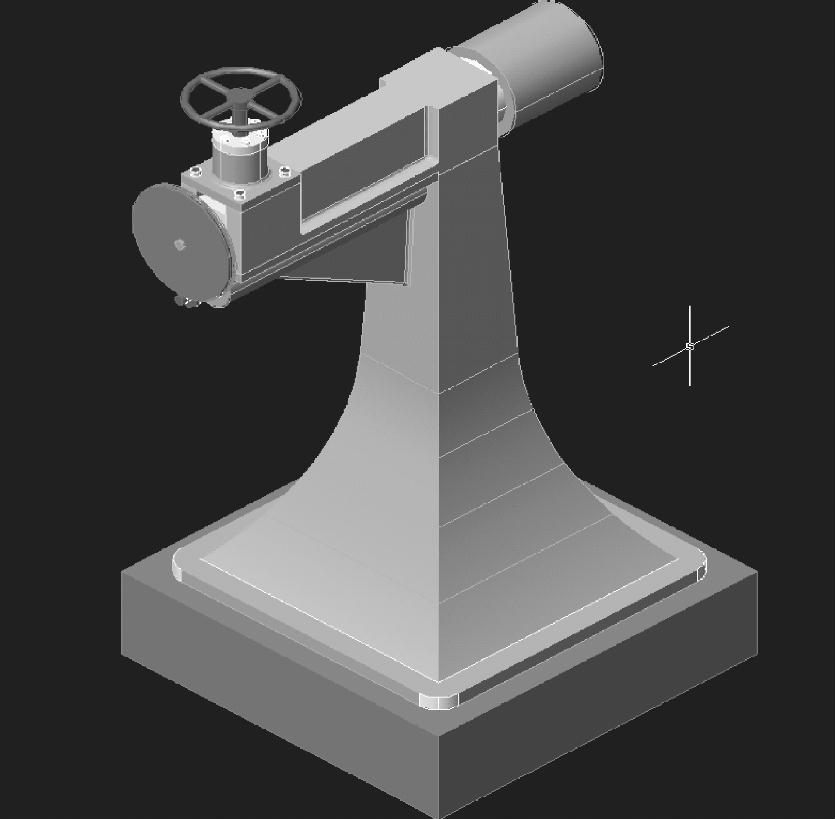

图6-10 导管端头滚波纹机
