6.3.3  导管端头无扩口挤压成形

8777自动扭矩挤压机如图6-12所示。考虑74°扩口锥面的局限性（拧紧力矩比较大，抗疲劳寿命低），人们发展了挤压式无扩口连接技术。图6-13所示为三种典型的无扩口管袖、过框接头和接头。从图中可以看到其内表面的三道环槽，使用8777自动扭矩挤压机和挤压棒将导管壁材料的小部分挤压进三道环槽形成导管壁与无扩口管袖、过框接头和接头的密封。另外，连接时，无扩口管袖的外球面与接头的内锥面形成线密封。这样，一方面无扩口管袖的外球面与接头的内锥面形成线密封要求的拧紧力矩适当，另一方面导管壁材料的小部分挤压进三道环槽形成密封面提供适当的疲劳寿命。无扩口挤压成形接头的质量验收是通过测量挤压区域的导管内径来判断挤压的填充是否合格，最后以导管组件耐压试验通过为准。

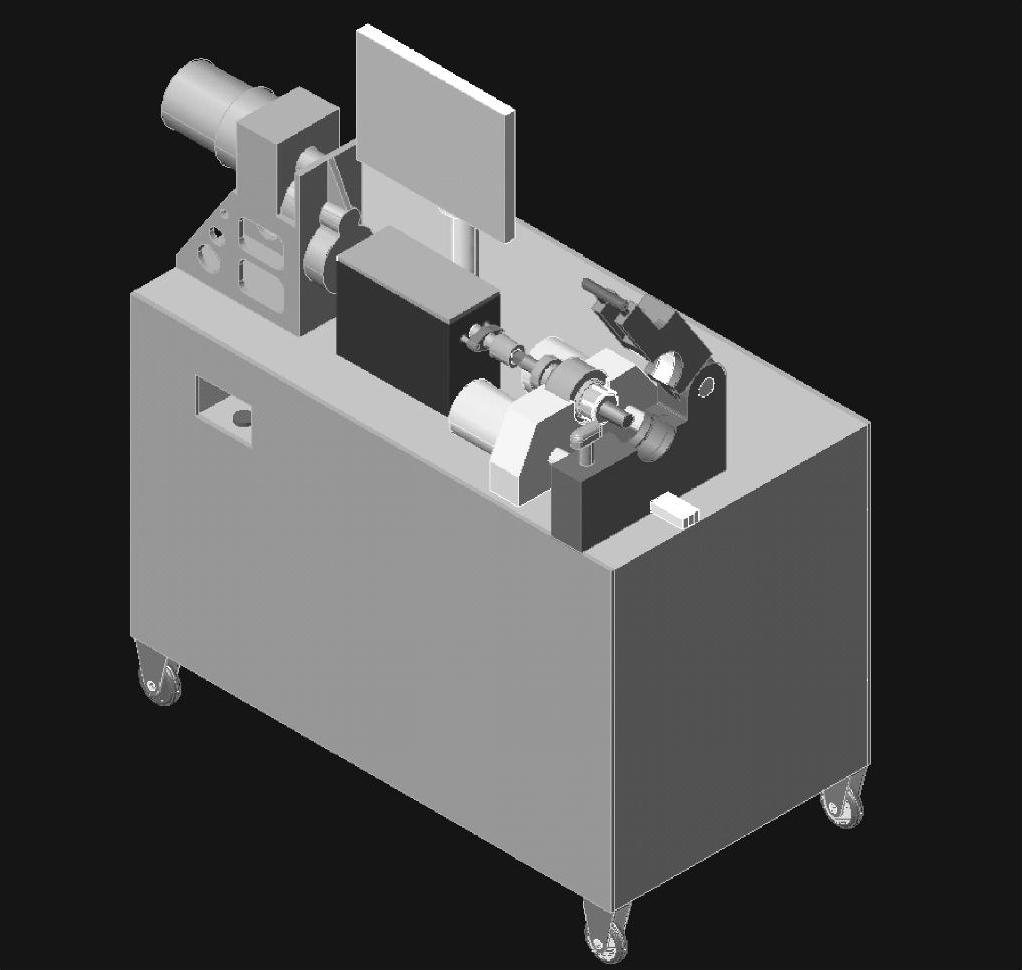

图6-12 8777自动扭矩挤压机

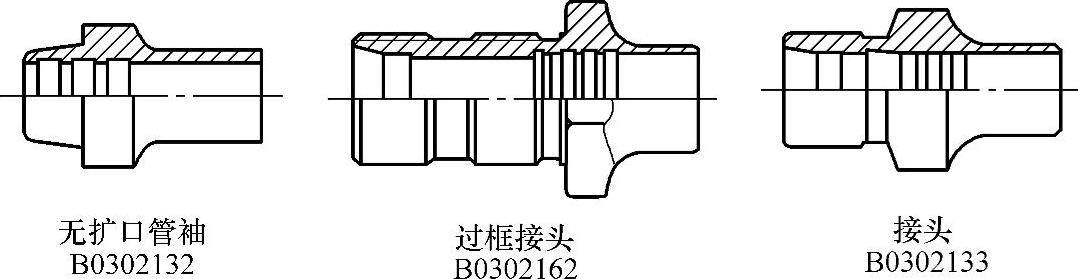

图6-13 三种典型的无扩口管袖、过框接头、接头

1）挤压棒的规格和图形见表6-2。

表6-2 挤压棒的规格和图形

2）挤压成形对于弯曲导管端头最小直线段要求如图6-14所示。

图6-14 挤压成形对于弯曲导管端头最小直线段要求

3）挤压内径的测量如图6-15所示。
