9.2.2  压型模的分类

1.分类

压型模按是否有盖板可分为带盖板压型模和无盖板压型模；按结构形式不同可分为普通压型模、加强结构压型模、增压结构压型模和组合结构压型模等。

2.常见类型

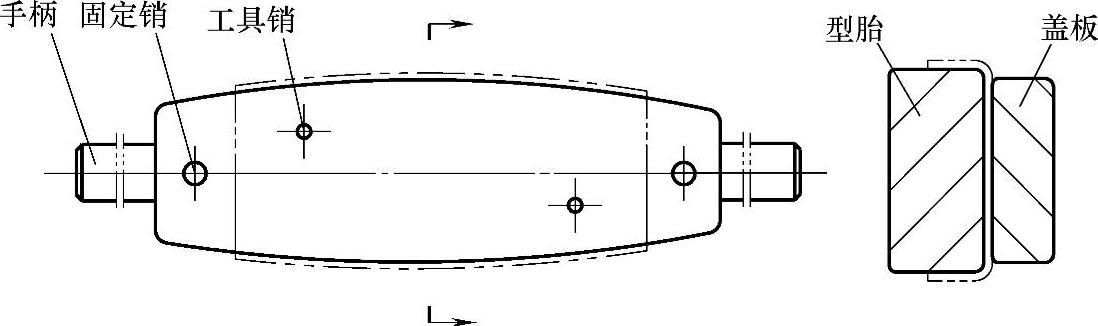

（1）普通压型模 普通压型模一般由型胎、盖板、工具销、固定销、手柄、搬运装置组成，如图9-1所示。模具质量小于25kg时，可不安装搬运装置。

图9-1 普通压型模

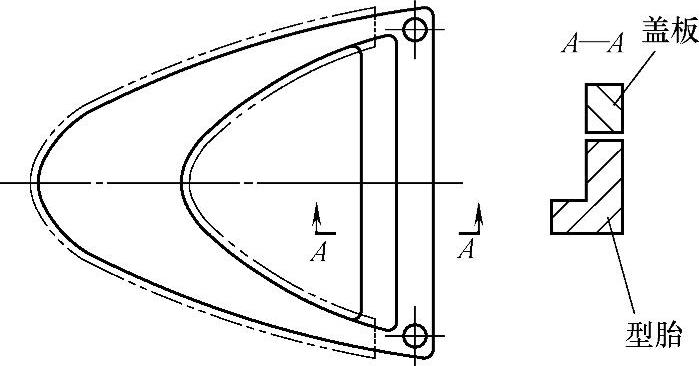

（2）加强结构压型模 由于产品零件本身结构特点，如零件狭长且带弧形、零件局部狭窄、零件半封闭开口等，为保证模具局部部位的强度，使零件成形时不易发生扭曲变形，此时应采用局部或整体加强的压型模结构。图9-2所示为大尺寸半封闭开口零件的加强结构压型模，增设拉筋加强结构以防模具开口变形。

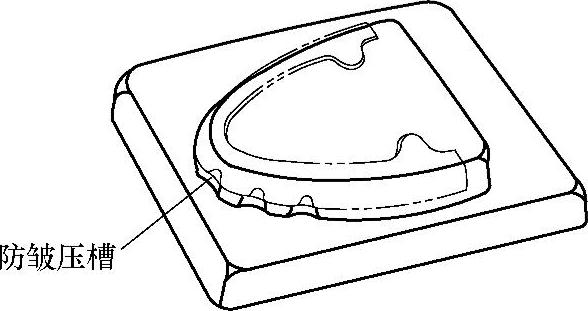

（3）增压结构压型模 一些压型模常常采用增压装置来消除或减少零件成形的起皱现象。根据产品零件结构特点，常采用的增压装置有防皱压槽、侧滑压块、压边圈等。图9-3所示的增压结构压型模，通过在模具上设立防皱压槽，从而增加压边力，改善收边零件的材料流向，使零件更利于成形。

图9-2 加强结构压型模

图9-3 增压结构压型模

（4）组合结构压型模 当产品零件存在负角弯边或半封闭剖面结构时，成形后的零件无法顺利脱模，须采用分块式组合模块结构，即组合结构压型模。为防止由于模体分块而影响零件表面质量，分块数量不宜过多。图9-4所示为侧向抽芯分体式组合结构压型模。
