1.3.1  S7-300 PLC的模块化结构

S7-300 PLC为节省空间的模块化结构设计，可以适配用户现有的各种机械控制任务，不需要考虑槽位规则。在运行时无需风扇，除模块外，只需要DIN标准的导轨，就可以将模块旋转到位，安装在导轨上并用螺钉紧固。这种结构形式非常牢固并且有很高的电磁兼容性。S7-300的背板总线集成在模块上，通过将模块插入到总线连接器进行装配。图1-11所示为S7-300模块化结构安装现场。

S7-300 PLC是模块化的组合结构，根据应用对象的不同，可选用不同型号和不同数量的模块，并可以将这些模块安装在同一机架（导轨）或多个机架上，如图1-12所示。

图1-11 S7-300模块化结构安装现场

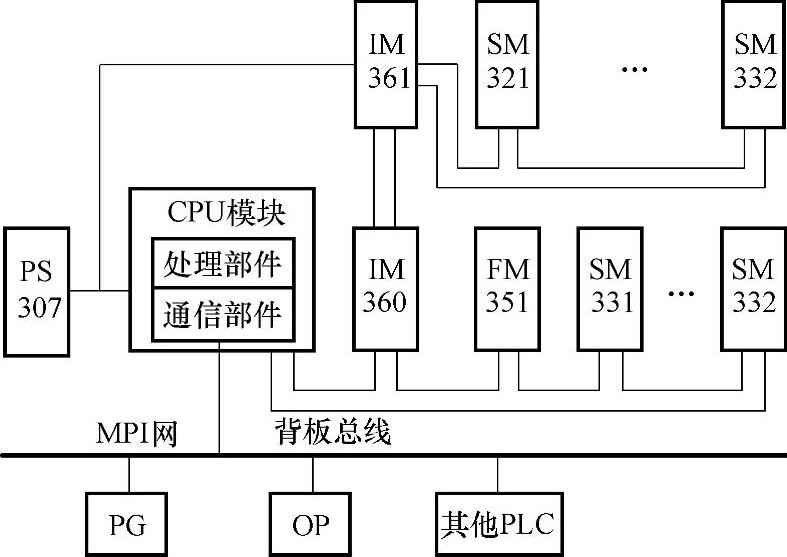

图1-12 S7-300系列PLC系统构成框图

PS—电源模块 IM—接口模块 SM—信号模块 FM—功能模块 PG—编程器 OP—操作面板
