1.3.4  S7-300 PLC的扩展单元

如果控制系统所需的模块数大于8块时，S7-300 PLC的中央控制器（CC）可以通过扩展单元加以扩展（但除CPU 312IFM、312C和313外），如图1-14所示。最多可以有32个模块与中央控制器相连接，每个扩展单元最多允许8个模块。各个扩展单元之间的通信是由接口模块（IM）相互独立地进行处理。如果工厂设备比较分散，则中央控制器和扩展单元

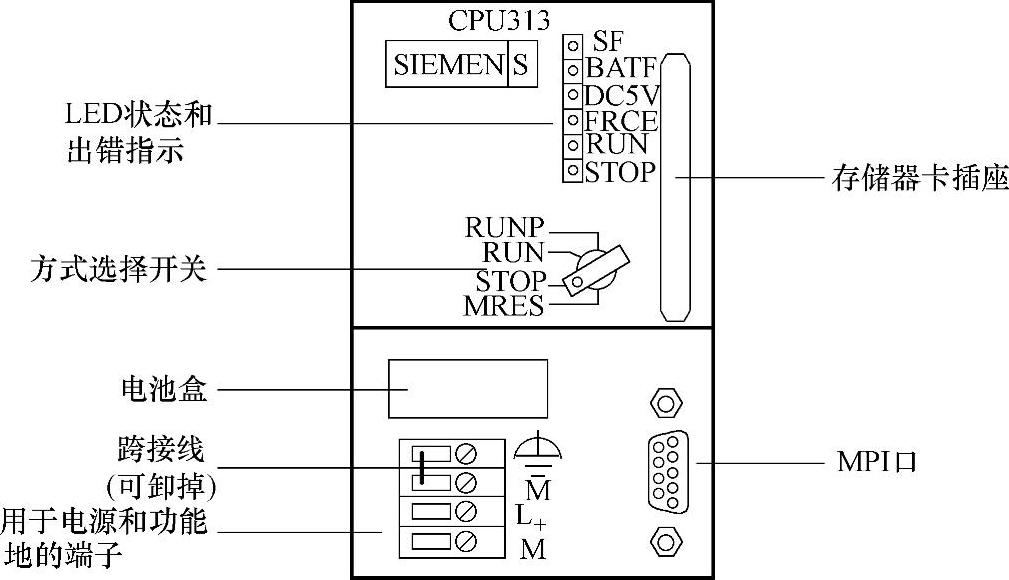

图1-13 CPU模块面板布置示意图

可以分开按章，其最大距离为10m。

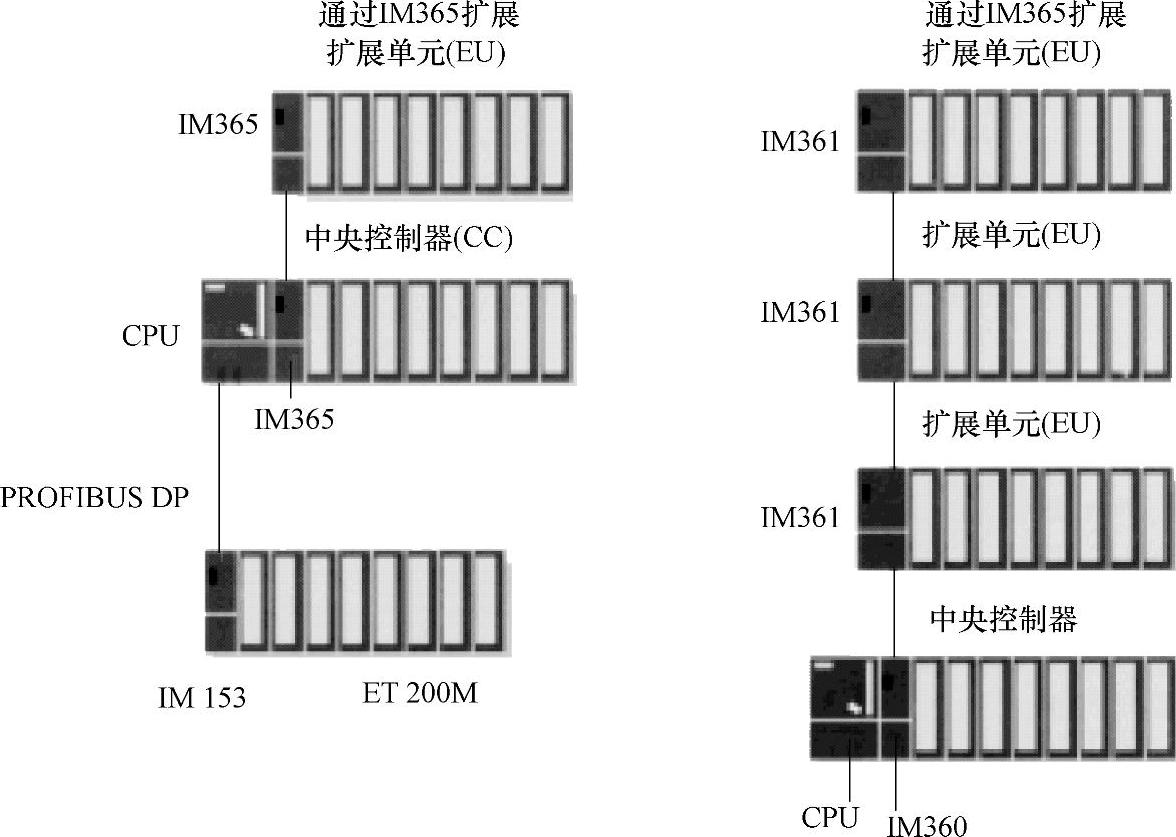

图1-14 S7-300 PLC及扩展单元
