1.3.3  S7-300 PLC的CPU种类

S7-300 PLC系统可以选择各种不同性能分级（直到高性能）的CPU作控制器使用。通过高效处理速率，CPU能提供比小型PLC快得多的扫描时间来执行相同的程序。根据用户的任务要求和项目特点，S7-300 PLC的CPU还可以具有带集成式I/O、集成技术功能和集成通信接口，见表1-2。

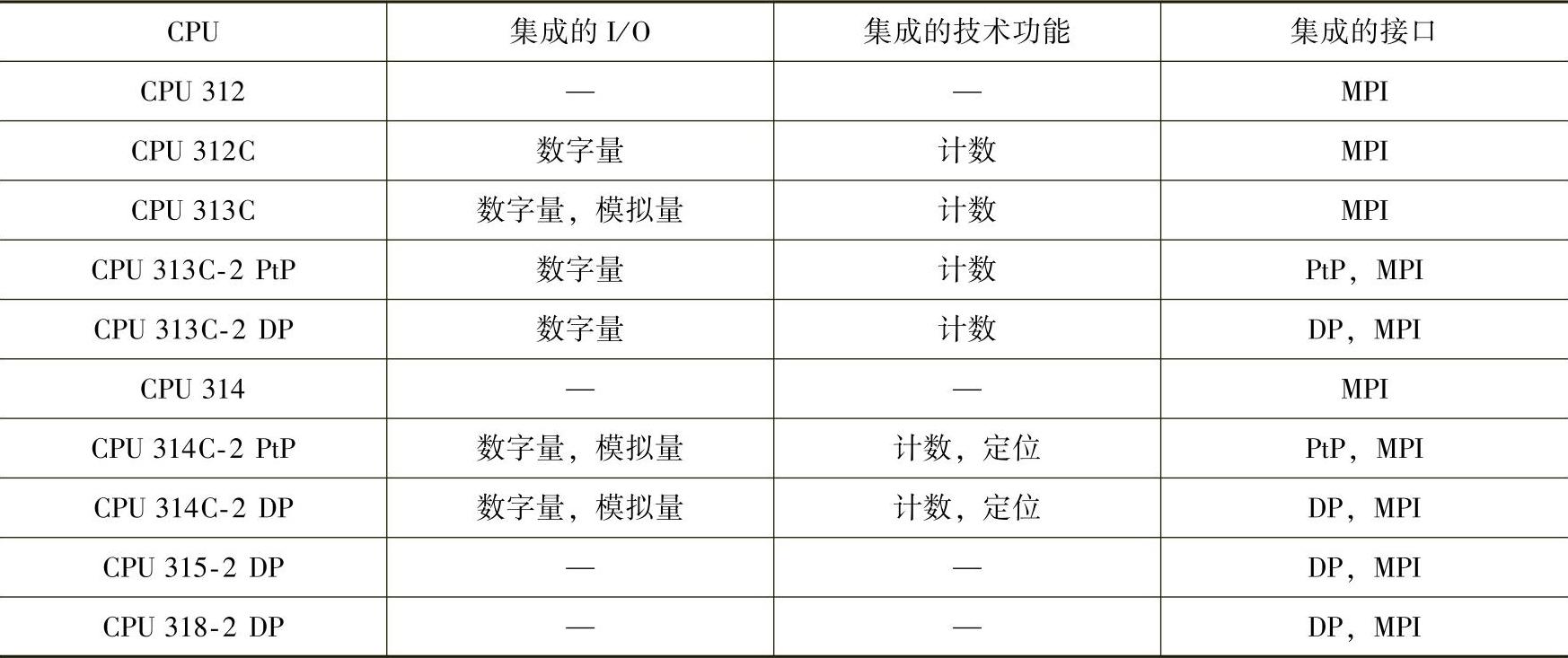

表1-2 S7-300 PLC CPU的集成特点

S7-300 PLC的CPU共有4种工作方式：

1）RUNP：可编程运行方式。CPU扫描用户程序，既可以用编程装置从CPU中读出，也可以由编程装置装入CPU中。用编程装置可监控程序的运行。在此位置钥匙不能拔出。

2）RUN：运行方式。CPU扫描用户程序，可以用编程装置读出并监控PLC CPU中的程序，但不能改变装载存储器中的程序。在此位置可以拔出钥匙，以防止程序在正常运行时被改变操作方式。

3）STOP：停止方式。CPU不扫描用户程序，可以通过编程装置从CPU中读出，也可以下载程序到CPU。在此位置可以拔出钥匙。

4）MRES：该位置瞬间接通，用以清除CPU的存储器。

以上方式可以通过方式选择开关来切换，如图1-13所示。
