5.3.2  锅炉风机的控制

5.3.2 锅炉风机的控制

1.控制要求

如图5-56所示为锅炉的控制工艺。锅炉燃料的燃烧需要充分的氧气，引风机和鼓风机为锅炉燃料的燃烧提供氧气。首先引风机起动，延时8s后鼓风机起动。停止时，按停止按钮，鼓风机先停，10s后引风机才停止。

图5-56 锅炉风机控制工艺

2.硬件设计

本案例采用S7-300 PLC进行控制，输入和输出资源分配见表5-3。

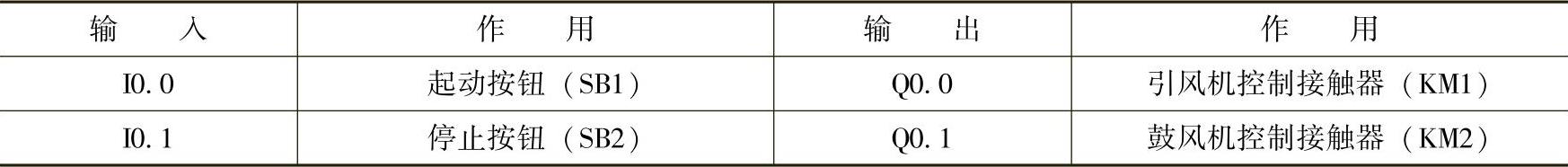

表5-3 锅炉风机的PLC控制

根据鼓风机的实际要求，本方案仍采用S7-300 CPU 313C-2DP进行控制，具体接线如图5-57所示。

图5-57 锅炉风机PLC控制原理图

3.硬件配置（同5.3.1节送料机控制）

4.软件编程

1）打开“程序元素”窗口中的“定时器”指令树，如图5-58所示。

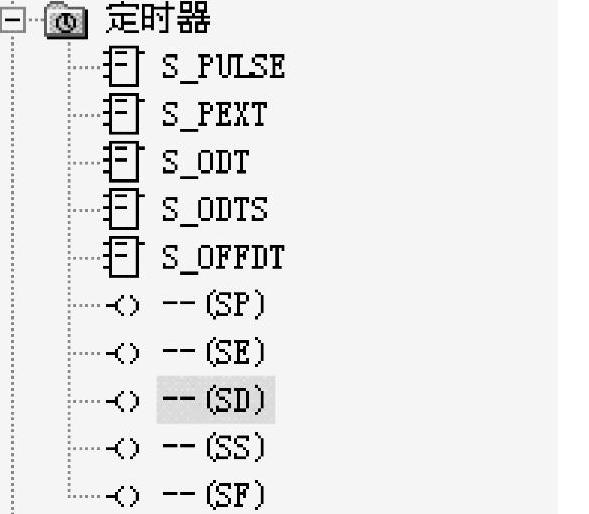

图5-58 “定时器”指令树

2）完整的程序如图5-59所示。

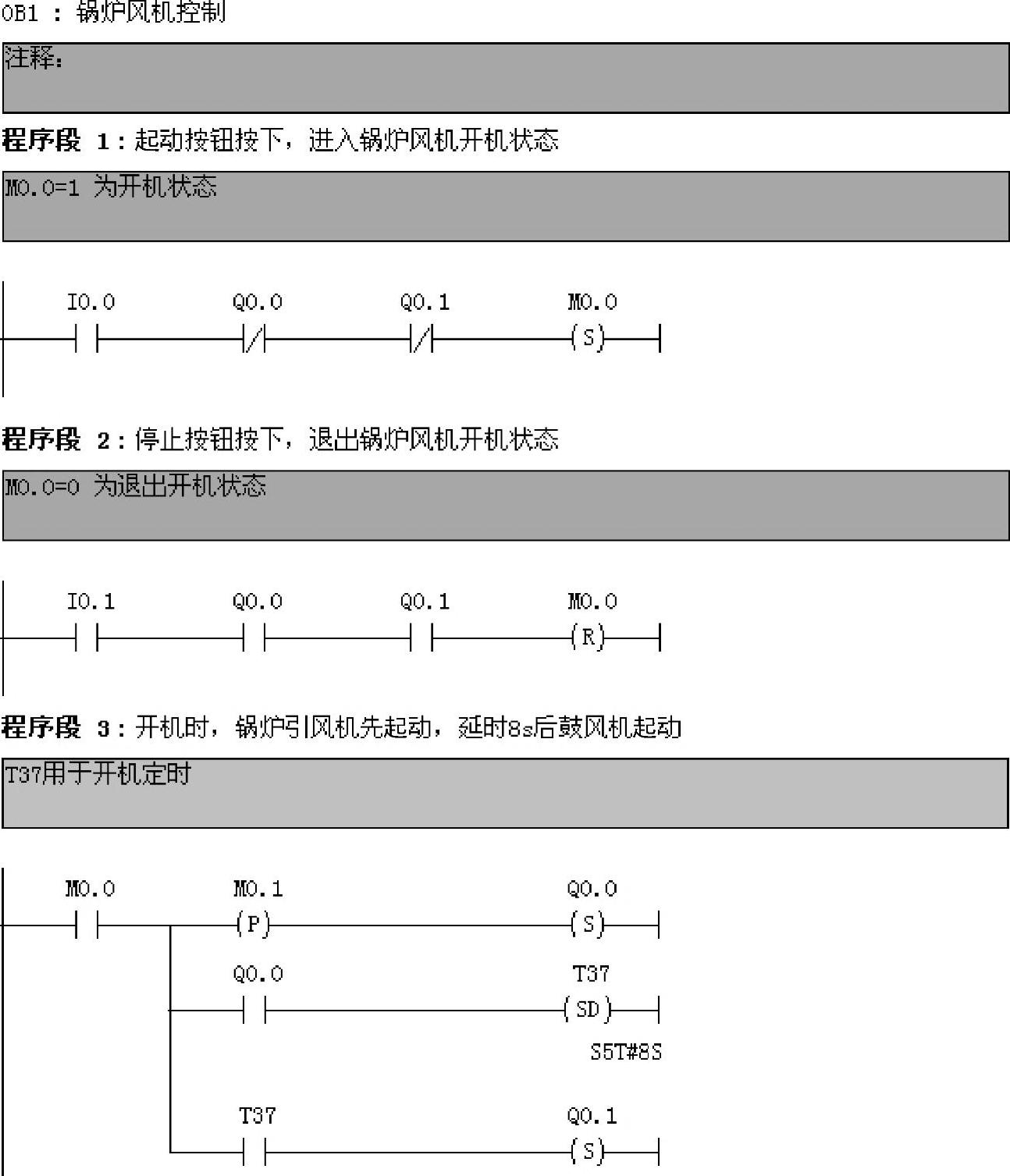

图5-59 锅炉风机控制程序

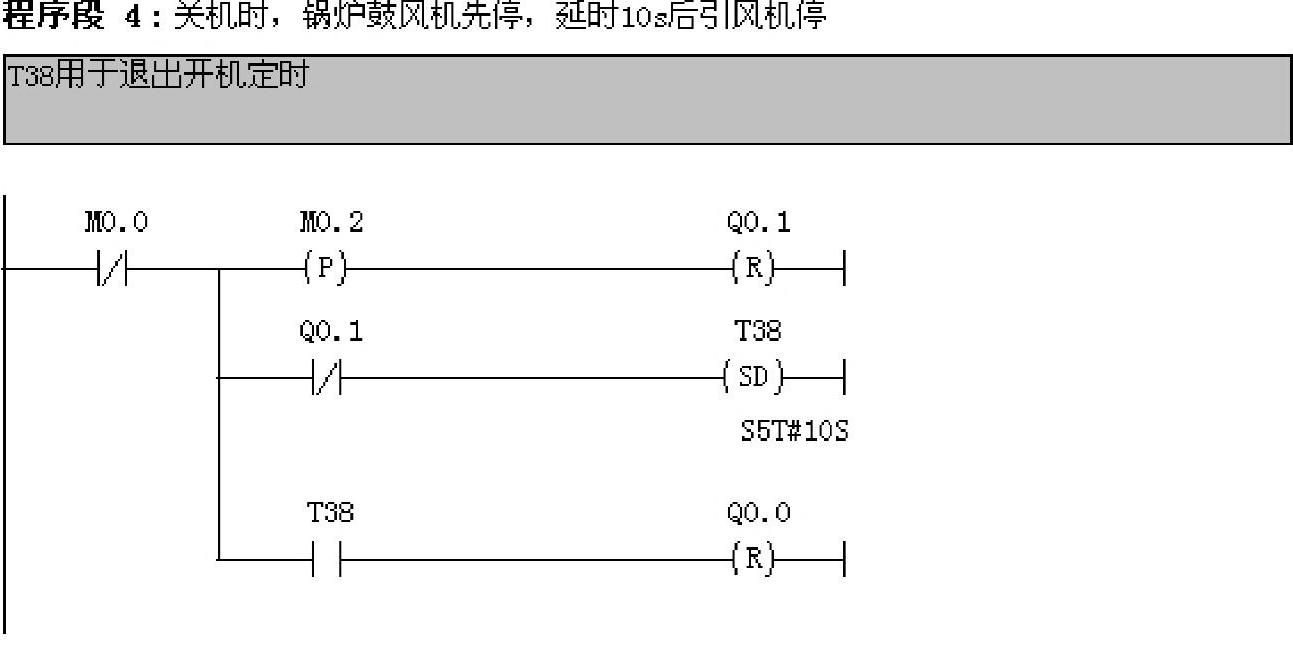

图5-59 锅炉风机控制程序（续）

3）将程序编辑后下载到PLC中并进行监控，需要注意的是定时器是采用倒计时模式，如图5-60所示。

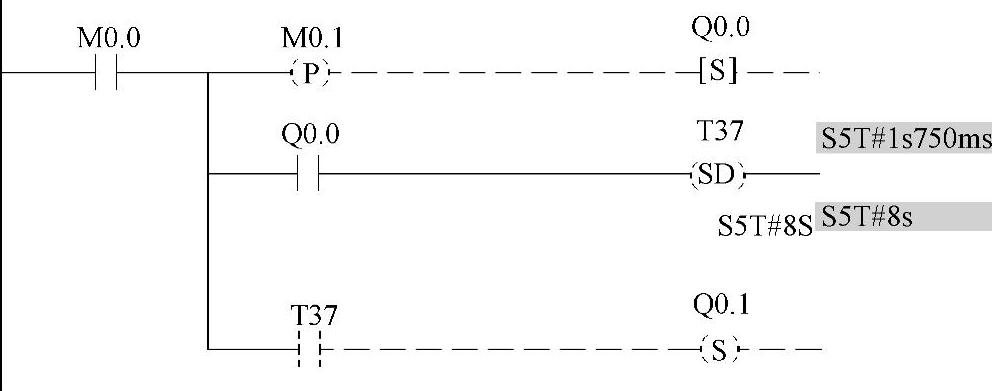

图5-60 定时器监控
