要点38  焊接非等厚度断面的对接缝要避免产生应力集中

不等厚度钢板对接焊的受力接头，如果两板厚的偏差超过了标准规定的范围，其坡口尺寸按厚板的厚度选择（图2-16）。或者，将厚板单面或双面削薄与薄板等厚。这样可避免因对接焊接头处的断面突变而产生的应力集中。

L≥3（δ₂-δ₁）

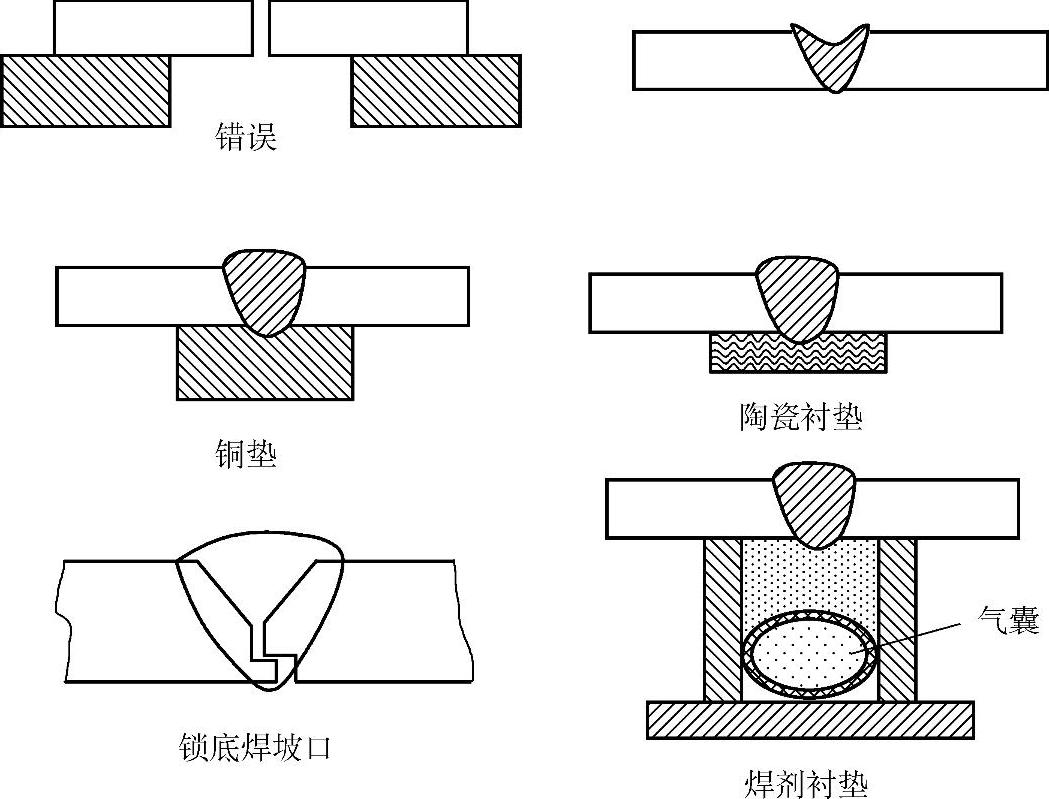

图2-15 几种单面焊双面成形法

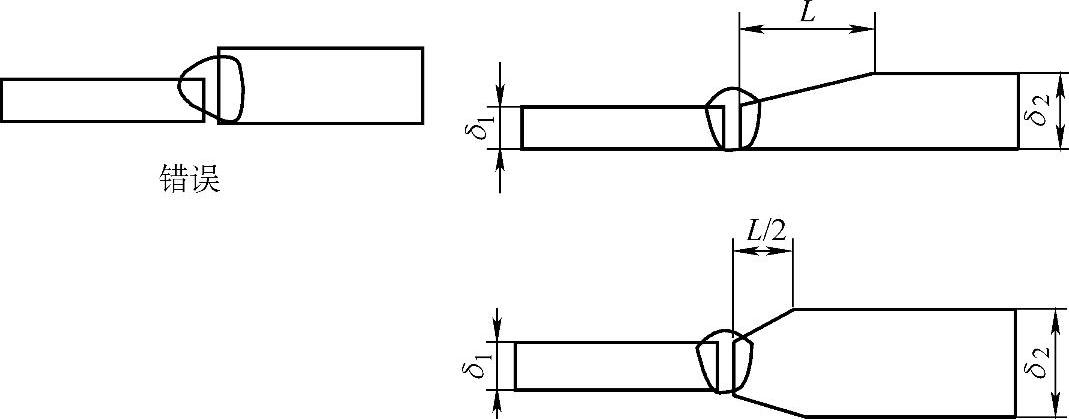

图2-16 不等厚板的接头处理

1）不同板厚允许的板厚差，见表2-1。

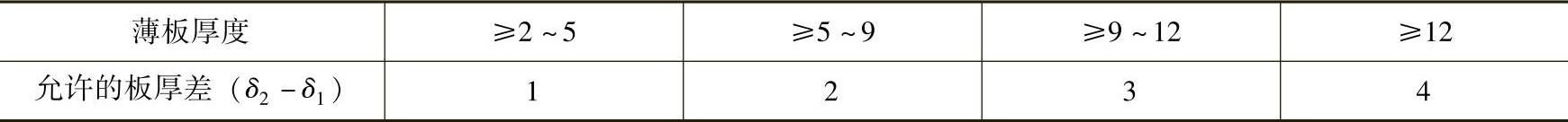

表2-1 允许的板厚差 （单位：mm）

2）削薄长度L≥3（δ₂-δ₁）。
