要点46  考查窄间隙埋弧焊机焊嘴的对中系统

在窄间隙埋弧焊接准备阶段，一项重要的程序动作是使扁平状的焊嘴顺利地伸入窄而深的坡口内，并使扁平状焊嘴（端部导电嘴）的中心线恰好与坡口的中心线相重合，还要使焊嘴的端部恰好停留在待焊坡口的底部或已焊好焊道底部的上方一适当位置上，这一程序动作就是指焊嘴的对中，如图2-93所示。

实际上，采用焊嘴人工对中是行不通的，因为人工肉眼根本无法观察到窄间隙坡口的内部。所以只有解决了焊嘴的自动对中技术，才能实现窄间隙埋弧这种工艺方法。窄间隙埋弧焊机使用的焊嘴对中系统与焊头坡口跟踪属同一套系统，其对中原理与跟踪原理也完全相同。

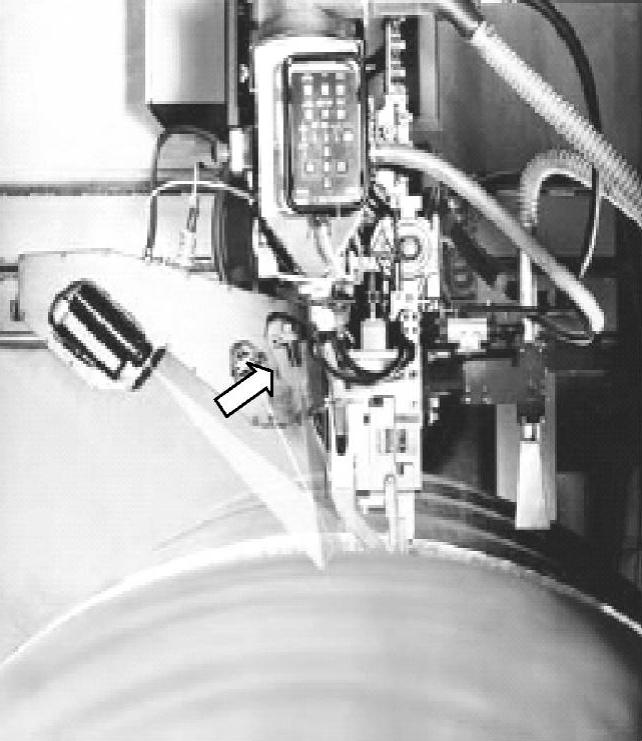

图2-90 一种机械-光电式坡口检测装置

图2-91 激光坡口检测装置

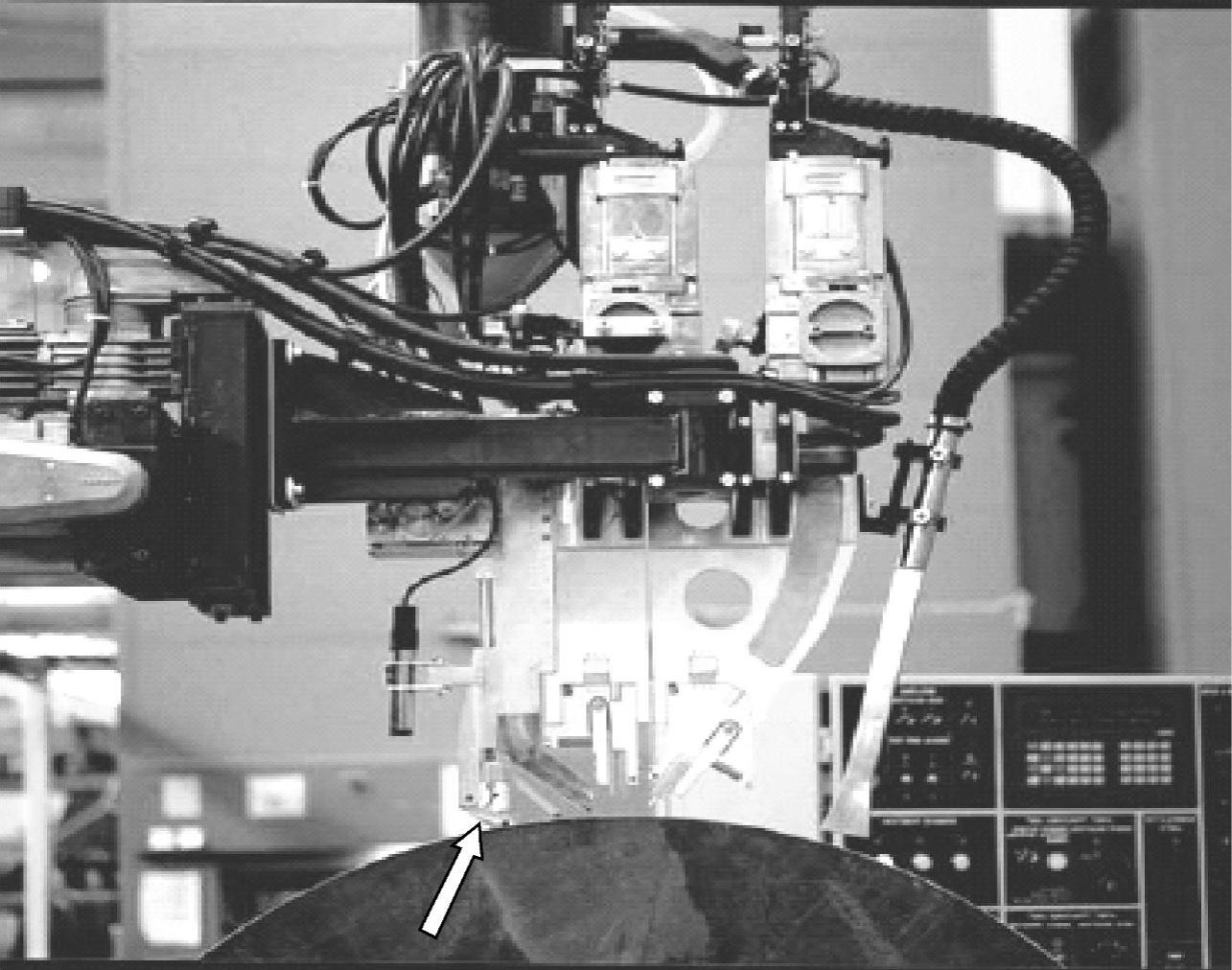

图2-92 另一种机械-光电式坡口检测装置
