要点49  注意埋弧焊机焊丝盘和送丝导管的可靠性

看似简单的焊丝盘（图2-97），如果结构设计得不完善，就容易出现松卷、卡丝和送丝不畅的弊病。其结果使正常的焊接被迫中断，如果发生在重大焊件的窄间隙埋弧焊过程中，其带来的损失远不止一个焊丝盘的价值。因此名牌产品埋弧焊机的焊丝盘设计得比较讲究。焊丝盘设计要求：装卸盘要方便、没有松卷、卡丝和送丝不畅的弊病。

对悬臂式窄间隙埋弧焊机来说，焊丝盘是安装在悬臂横梁的另一端，距焊头有10m左右，因此送丝导管的设计既要有一定的柔软性（因悬臂要伸缩和升降）又要保持送丝的顺畅。

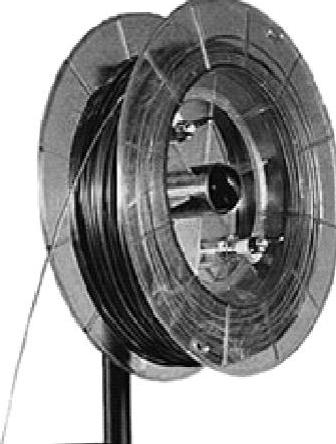

图2-97 焊丝盘
