完成大型筒体件环缝埋弧焊，一般必须与焊接辊轮架（也称转胎，图2-94）相配套。这时，焊接辊轮架不仅是筒体件的支架，还要通过摩擦，以辊轮的旋转来带动筒体件一起旋转，完成筒体件环缝的焊接。

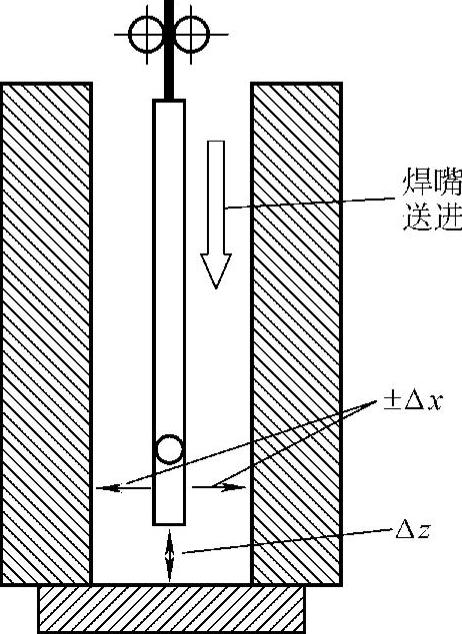

图2-93 焊嘴对中示意图

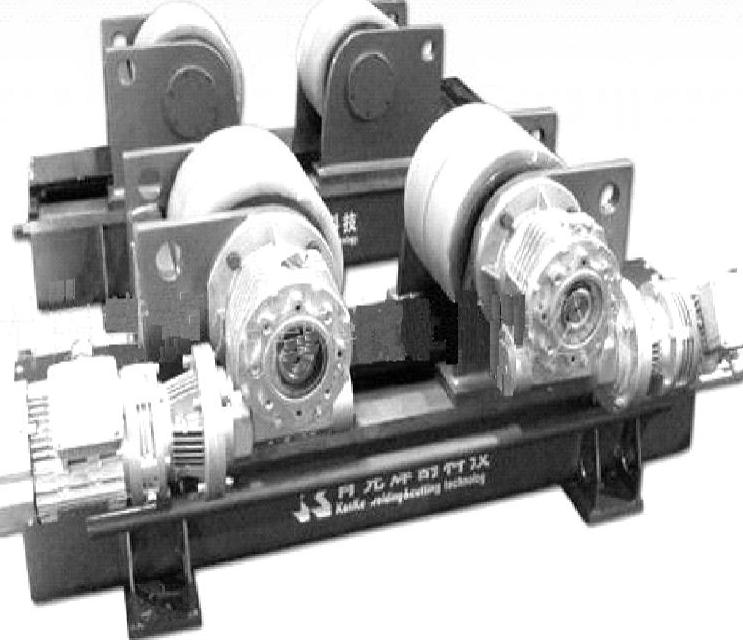

图2-94 焊接辊轮架

1）辊轮架辊轮的旋转速度乘以减速比（辊轮直径与筒体外径之比），就是环缝焊接速度。因此对焊接辊轮架的要求是：轮的旋转速度要平稳、且可调速，以适用于不同外径筒体焊件的焊接。

2）左右两边的辊轮架必须具备或机械或电气的“同步”旋转速度控制。

否则，必造成筒体焊件纵向中心线的偏斜，随之是焊件上的环缝歪斜（图2-95）。

因此从事筒体件结构焊接制造的厂家，在选购焊接辊轮架时，必须考查焊接辊轮架是否具有“同步转速控制”系统及控制精度是否满足要求。

现代重型焊接滚轮架最大的承载重量达1600t。

自动防窜滚轮架的最大承载重量达800t，采用PLC（可编程控制器）和高精度位移传感器控制，防窜精度为±0.5mm。

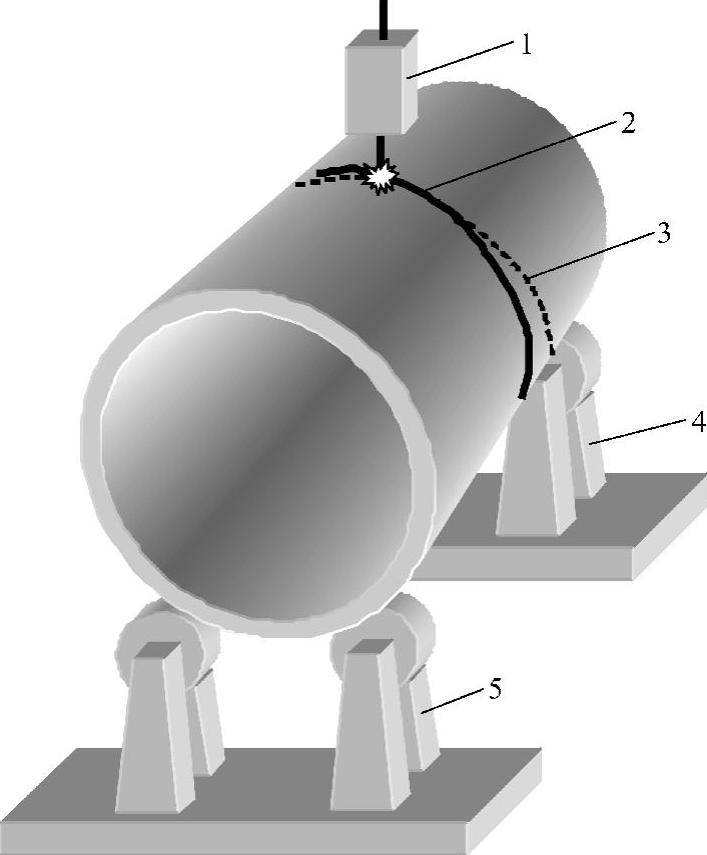

图2-95 主从辊轮架转速不同步造成筒体环缝歪斜

1—焊嘴 2—设计焊缝 3—实际偏斜焊缝 4—从动辊轮架 5—主动辊轮架
