要点109 封闭式TIG焊管机的技术要点
封闭式焊管机是指从外面看不到焊嘴部分的一类全自动TIG焊管机，如图4-60所示。
封闭式焊管机一般都不再填丝，适用于50mm以下、不开坡口的细管TIG熔焊对接。因无焊丝填充，因此一次焊成的焊缝表面稍显凹形，如图4-61所示。
封闭式焊管机主要特点是TIG焊头不再使用电缆、气导管的导电、导气方式，取而代之的是所谓“无（导气管、导电束）线结构”。
TIG焊头的绕管旋转是采用齿轮传动方式的转盘，封闭式焊管机的焊接电流是采用电刷与导电圆盘的滑动接触导电的，如图4-62所示。
因为要安装、拆下焊管机的焊头，因此带齿的转盘制成两瓣式的结构。
封闭式焊管机的TIG焊嘴直接安装在转盘的一侧，并通过转盘上的导气孔与转盘的另一侧贯通。因此当转盘的另一侧充有TIG焊保护气时，保护气就会经导气孔到达焊嘴，并经喷嘴向焊缝区提供保护气（图4-63）。

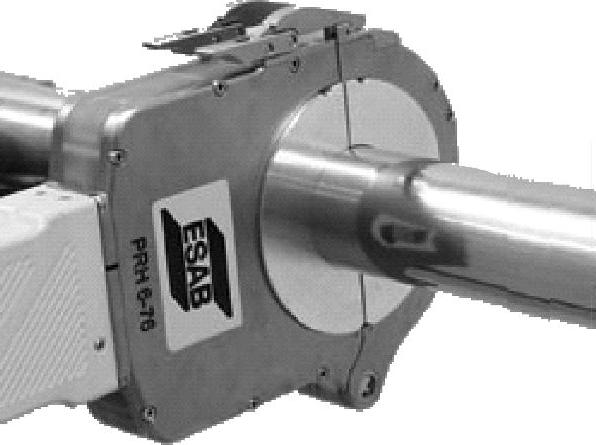

图4-60 封闭式焊管机（ESAB）

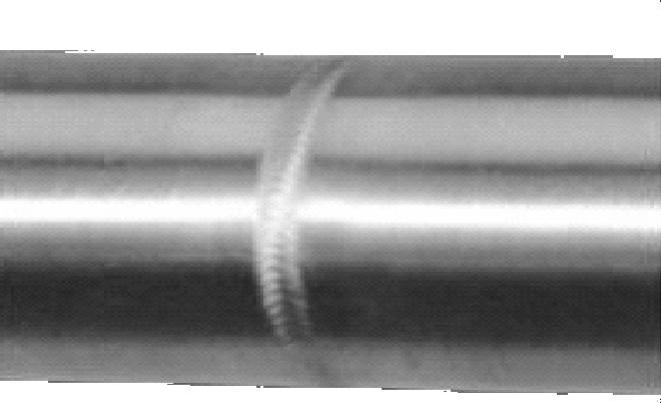

图4-61 封闭式焊管机焊出的焊缝

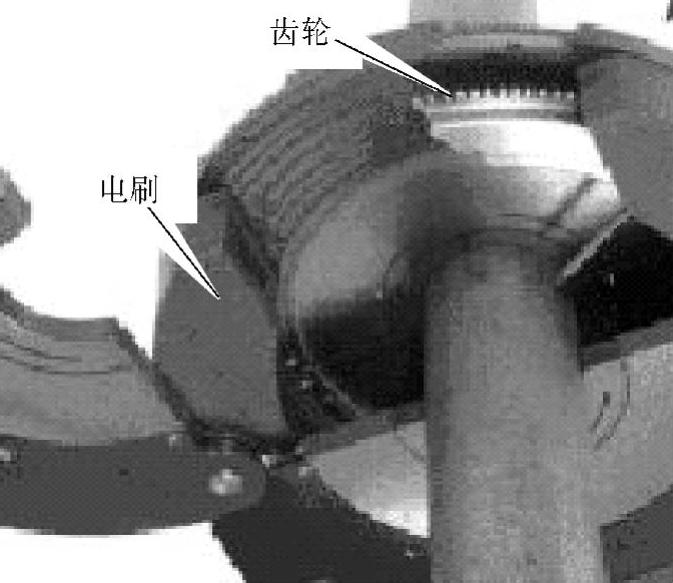

图4-62 齿轮传动方式的转盘

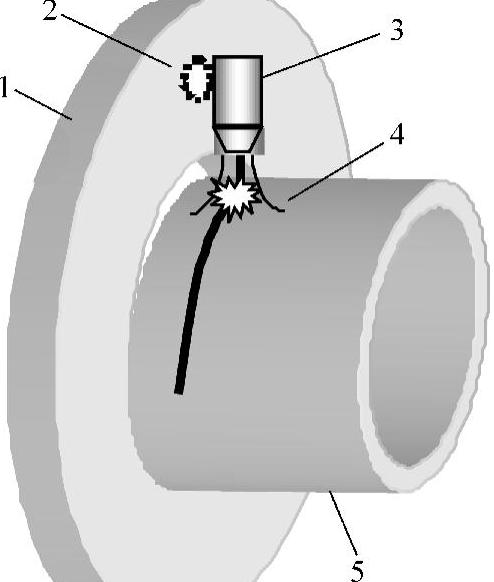

图4-63 封闭式焊管机的导气方式示意图
1—焊嘴安装盘 2—在焊嘴安装盘上的导气孔 3—焊嘴 4—保护气流 5—被焊管件
对封闭式焊管机的结构，还要求：
1）尽量紧凑、轻便、适用于不同形状管-管、管-法兰等焊件的焊接，方便操作。
2）同一种机型有较宽的可适用管径范围。
封闭式焊管机的应用特点：
封闭式焊管机焊头设计小巧、使用灵活，一般适用于50mm以下小管径焊管，最小可焊接10mm细管（图4-64）。

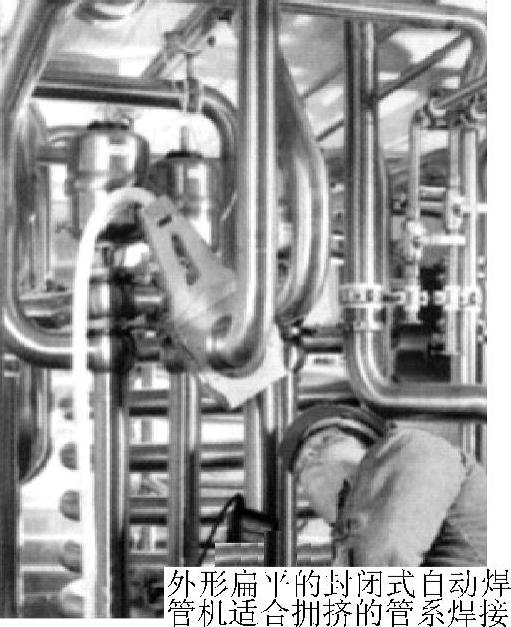

扁平状的焊头（图4-65）使其适合于拥挤的管系焊接。
可打开的焊头端盖的设计形式，使装夹和卸下焊头很方便（图4-66、图4-67）。
封闭式焊管机的焊管质量也很高（图4-68）。
封闭式焊管机的结构特点：
对封闭式焊管机来说，由于采用了开口的定径卡口片自动定心机构，为使钨棒（图4-69）做360°圆周运动，多采用图4-70所示的缺口齿盘传动机构。其两个从动轮的设计方案，使用“接力”传动方式完成对缺口齿盘的360°圆周驱动。

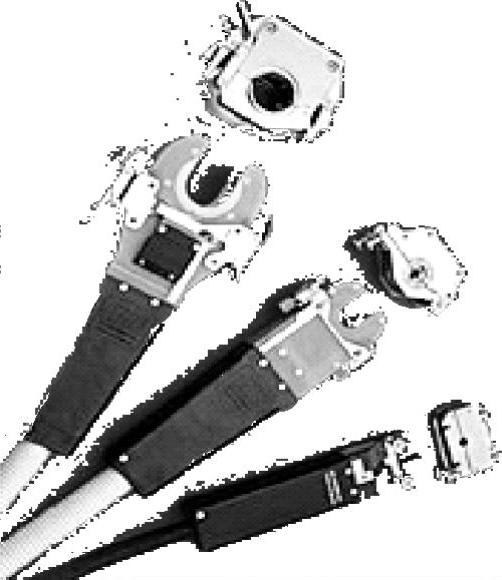

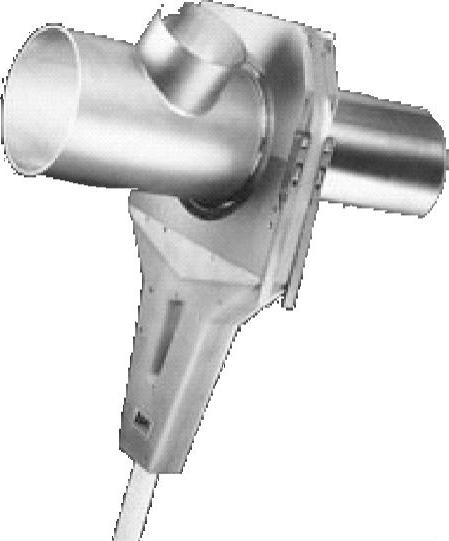

图4-64 小口径封闭式焊管机
图4-65 体积小的扁平状焊头

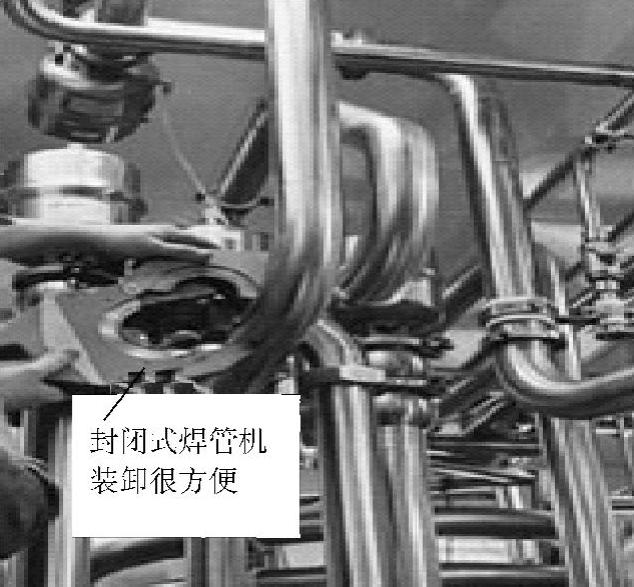

图4-66 现场的封闭式自动焊管机
图4-67 现场的封闭式自动焊管机

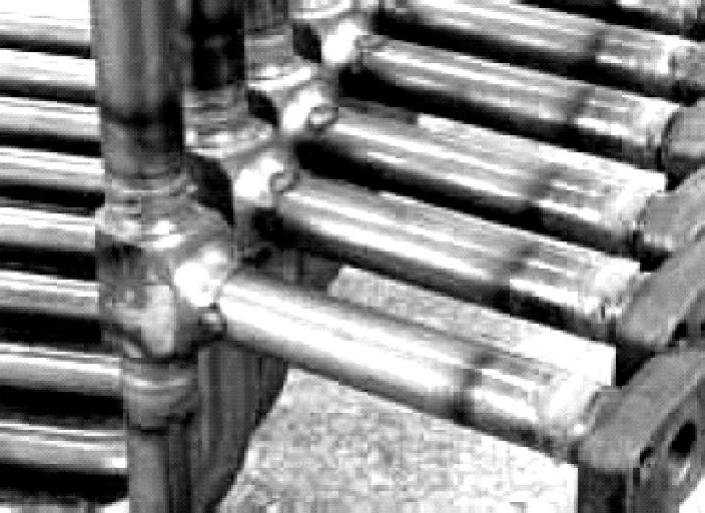

图4-68 封闭式焊管机施焊管接头质量
图4-69 缺口大齿盘旋转360°的示意图

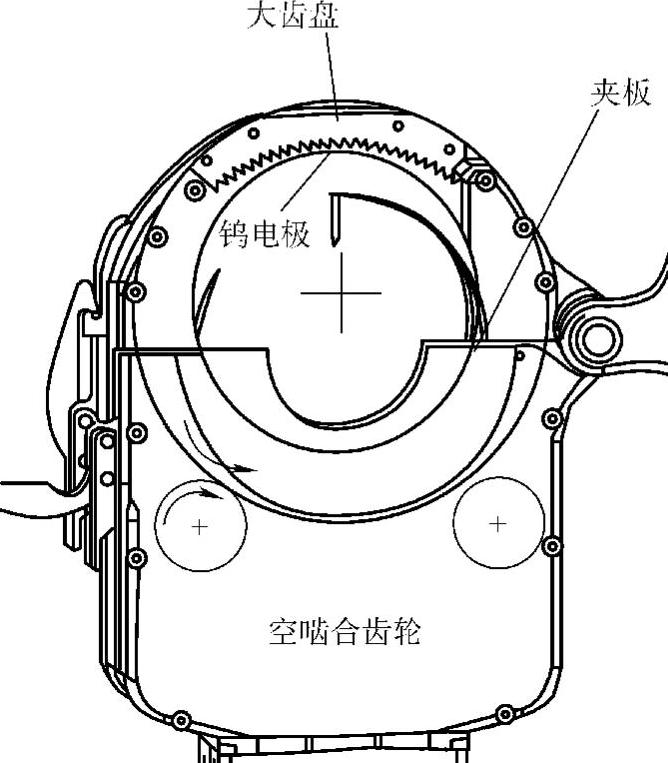

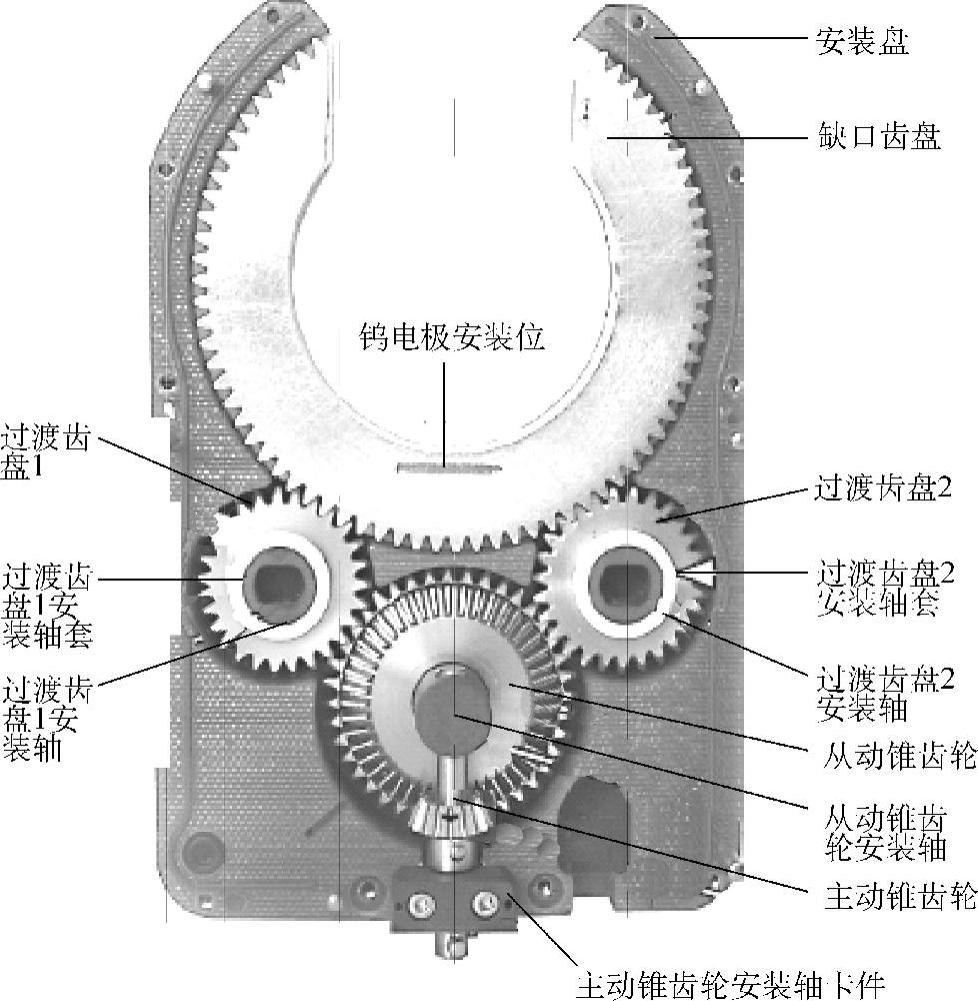

图4-70 封闭式焊管机的传动结构
封闭式焊管机还有一技术关键：即使用电刷来传导焊接电流，将电流传导到旋转的钨棒上。
